問題描述：
在進行抗震時程分析時，如何得到橋墩墩頂和墩底的相對位移和相對轉角？
解答：
在CSiBridge中用戶可通過廣義位移的方式查看任意兩節點的相對位移和相對轉角。廣義位移是一種位移輸出方式，通過廣義位移可以輸出模型兩節點之間的相對位移、位移求和或相對轉角等。定義廣義位移時，用戶需要選定所需查看的兩個節點，在分析運行完成后，即可通過表格查看結果。
如圖1所示連續梁橋，需要求出1號墩在地震作用下，墩頂和墩底在縱橋向的相對位移。查看橋墩節點可知需得到節點952和節點951的相對位移。現通過廣義位移功能來查看，步驟如下。
圖1 連續梁橋模型
1.首先：定義廣義位移
具體操作步驟為：高級>定義>廣義位移，點擊“添加廣義位移”彈出定義廣義位移窗口，如圖1a所示。
圖2 定義廣義位移
在對話框中首先需要確定輸出類型，可以選擇平動或者轉動。查看相對位移時可設置為平動，查看相對轉角時可設置為轉動。本次查看兩節點的相對位移，故設置為平動。
U1、U2、U3、R1、R2、R3，為節點的局部坐標方向，默認與全局坐標方向一致。比例系數表示沿局部1軸、局部2軸、局部3軸的位移以及繞局部1 軸、局部2 軸、局部3 軸方向的轉角的比例系數。
例如求節點952和節點951在縱橋向的相對位移（節點局部坐標U1軸），則需要在節點952的U1方向比例系數輸入1, 在節點951的U1方向比例系數輸入-1, 表示在程序計算出兩個節點的位移后分別乘以各自比例系數，然后求和，即為兩節點相對位移。如需查看相對轉角，則勾選轉動，然后在R1、R2、R3中選定查看方向，采用同樣的方式輸入比例系數。
2.運行工況，查看結果

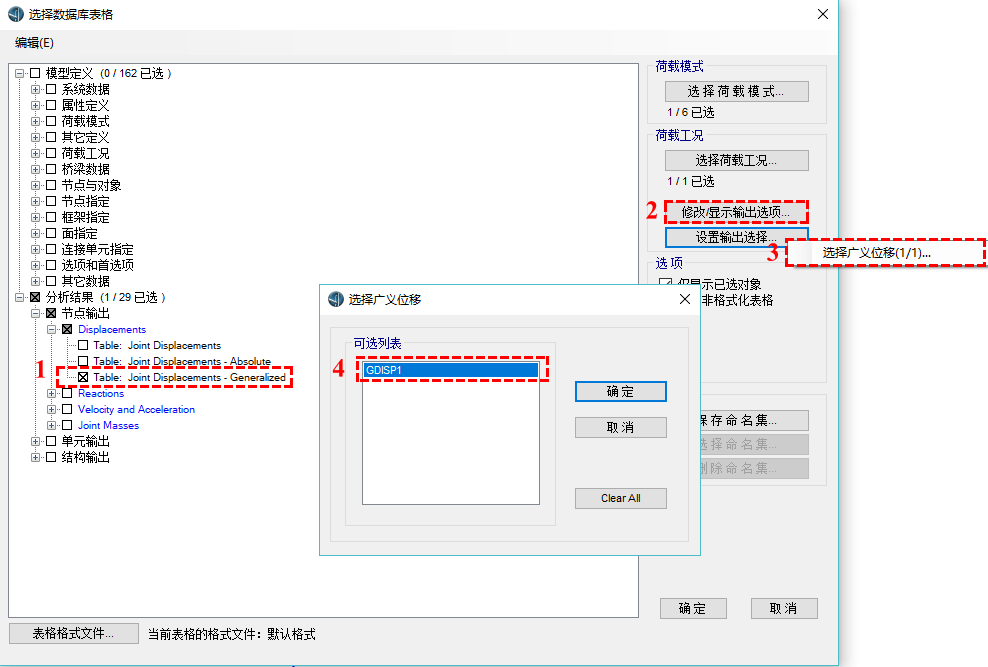

定義完成后即可運行相應的時程工況，查看節點相對位移。命令：開始選項卡>顯示>顯示表格，在選擇數據庫表格勾選節點位移輸出選項(Joint
Displacements-Generalized)（紅框1）。然后點擊修改/顯示輸出選項（紅框2），在該選項中用戶可以定義輸出相對位移的形式，可輸出包絡值/中止值/或逐步輸出。本示例選擇的是包絡值。然后在設置輸出選擇中選擇之前定義的廣義位移名稱，如下圖3所示。
圖3 選擇輸出內容
完成輸出定義之后，點擊確定即可彈出位移輸出表格，如圖4所示。從數據表格中可以得到在順橋向地震作用下，順橋向的墩頂和墩地的相對位移(GDISPl ) 最大值為0.167m，最小值為-0.295902m。
圖4 廣義節點位移
