問題描述：
為何剛性隔板對扭轉屈曲因子會產生影響？
解答：
下方為三個示例模型：
模型一（左）：常規模型，剪力墻與樓板均無修正。
模型二（中）：對樓板使用剛性隔板。
模型三（右）：將樓板剛度進行放大，F(xiàn)11、F12、F22放大1000倍，使樓板剛度極大，用于近似模擬剛性隔板。

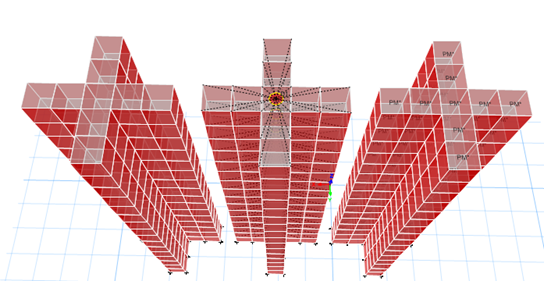

圖1 對比模型示意
計算后，得到如下計算結果：
-
使用剛性隔板的結構，第一屈曲模態為扭轉屈曲。
-
常規模型與加強樓板模型的第一階屈曲均為平動屈曲，但加強樓板模型的屈曲因子略大。

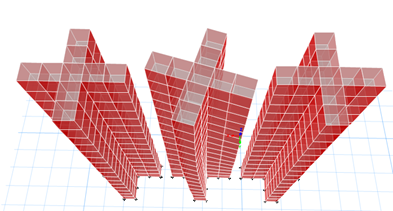

圖2 第一階屈曲模態（屈曲因子538）

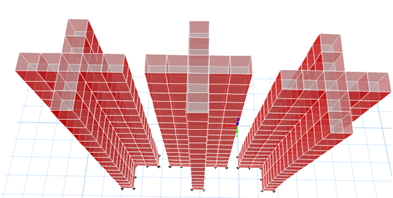

圖3 第四階屈曲模態（屈曲因子589）

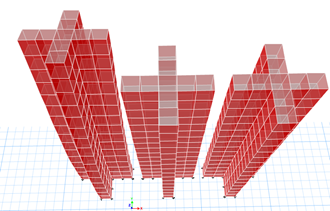

圖4 第七階屈曲模態（屈曲因子602）
出現上述現象的原因有二：
1、橫向的壓力會引發墻的面外失穩，進而導致整體的扭轉屈曲，有隔板或加強樓板的結構會引起墻顯著的橫向壓力。

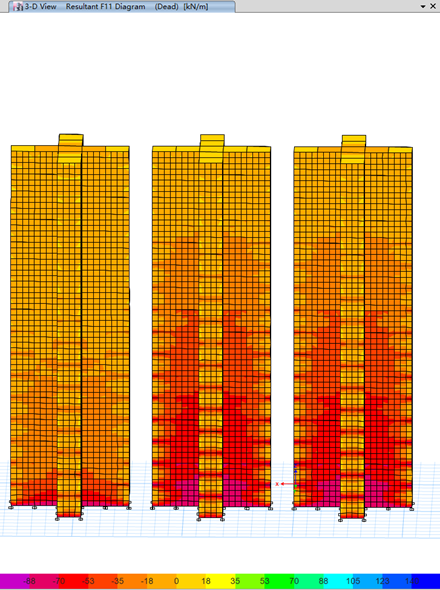

圖5 墻體橫向壓力
2、樓板的受拉鋼化，會抵消掉墻體橫向壓力引起的P-Δ效應，所以加強樓板的模型的扭轉屈曲被推遲。帶有隔板結構樓板不會產生拉應力，同時又有較大的墻體橫向壓力，所以會過早出現扭轉屈曲。

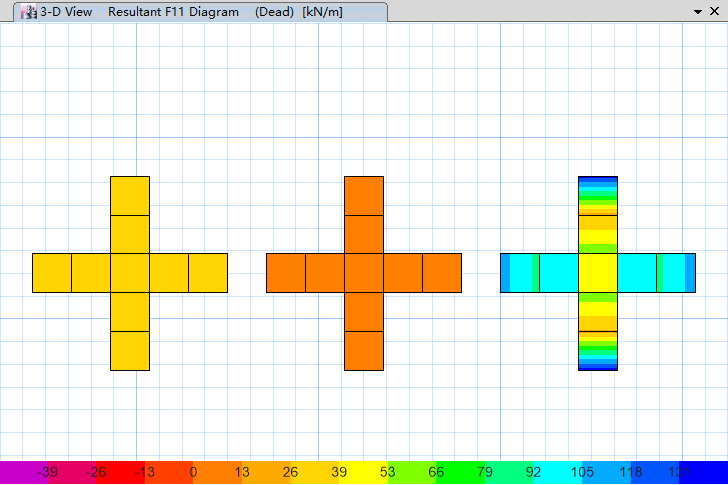

圖6 樓板應力
解決辦法：通常情況下，屈曲因子可以使用準剛性隔板模型計算，這樣能更加真實的反映結構的情況。如果因?yàn)槟承┯?jì)算要求而必須要使用剛性隔板時，可以將墻體材料的泊松比設為0，這樣將不會出現墻體橫向壓力，也可以避免扭轉屈曲的過早出現。
