問題描述：
鐵路橋梁在主梁建筑高度受限時，會采用一種槽形主梁截面。槽形截面屬于開口截面，受力響應相對復雜。那么以下圖截面為例，如何在CSiBridge中精確模擬此類橋梁？
解答：
在CSiBridge中除了使用程序中定制的截面進行橋梁建模之外，還可以使用高級選項卡中的功能對自動生成的有限元模型進行編輯。

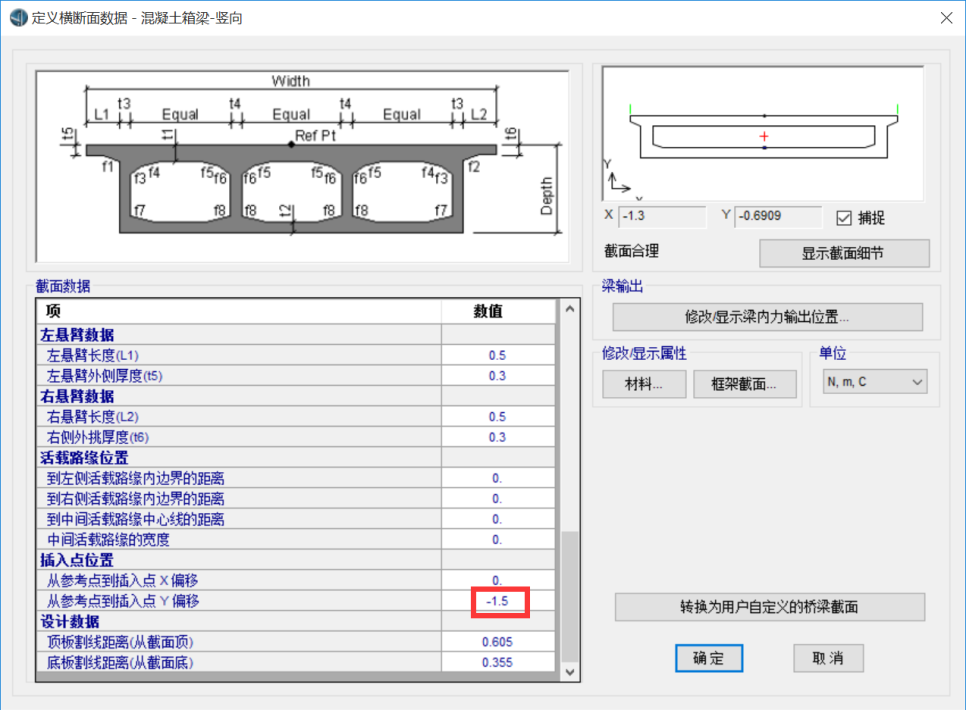

對于圖中展示的槽形截面可以在CSiBridge的上部結構截面中先定義單箱單室的混凝土箱梁，主梁的截面定義如下圖所示。將上部結構離散為實體單元。然后選中頂板的實體單元并，予以刪除即可得到相應的槽形梁截面。
由于主梁截面的默認插入點位于頂面的中心點，所以根據所插入布局線定義的車道位于箱梁截面的頂面。但是對于槽形截面車道上的車輛荷載作用于槽內，即對應原箱梁截面的底板所以應修改截面參數中插入點的標高如上圖所示使車道位于底板上。最終槽形截面橋梁的模擬效果如下圖所示。
