如何一次提取多個節點的時程反應譜數據
創建者：曾亞，編輯者：曾亞，最近更新：2018/03/22 10:11:45
問題描述：
請問，如何一次輸出多個節點的時程反應譜曲線數據？
解答：
樓層反應譜數據對于某些核電工業類結構分析是很有用的結果。例如，核電站廠房結構設計過程中提取設備所在樓層區域的反應譜，以進行關鍵設備的抗震驗算。
SAP2000提供樓層反應譜的計算功能。可直接圖形顯示出節點的樓層反應譜，這是比較直觀的方式，但是對要輸出的每個樓層關鍵節點單獨操作一次，如圖1所示。如果提取的節點數量較多，則會帶來多次重復性工作。

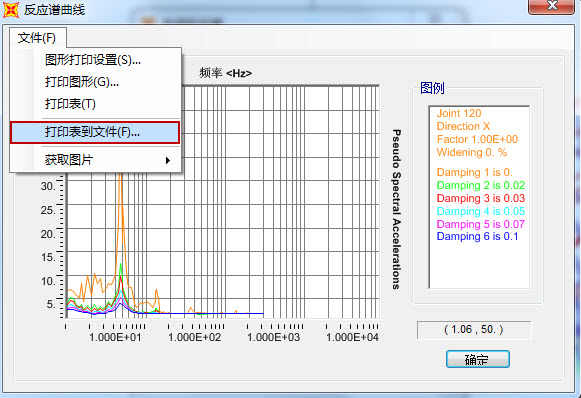

圖1 顯示反應譜曲線
實際上，利用“導出”命令可以避免上述重復性工作，一次完成提取多個關鍵節點的時程反應譜曲線數據工作，更加高效便捷。具體操作如下：
步驟一：定義命名集
點擊菜單【定義>命名集>節點時程反應譜】或【顯示>顯示反應譜曲線】，在彈出的對話框中，在“定義”選項卡中逐個添加關鍵節點如下圖2所示，添加完成后點擊“保存命名集”按鈕，為此次輸入的所有節點集定義名稱“TEST”，如圖3所示。
圖2 輸入節點編號

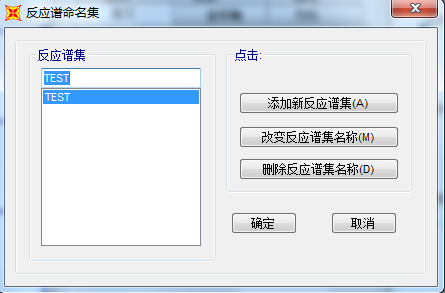

圖3 添加命名集
（注：可根據需要保存多個命名集，通過點擊“顯示命名集”按鈕進行查看。）
步驟二：數據導出
程序提供多種格式文件的導出，如s2k、xls、mdb等，便于用戶后續進行數據的二次處理工作。下面以導出s2k文件為例進行說明。
點擊菜單【文件>導出>SAP2000.s2k文本文件】，彈出對話框中勾選需要導出的節點時程反應譜數據（圖4紅框區域），并注意選擇相應的荷載工況等。保存后，導出的數據如下圖5所示。

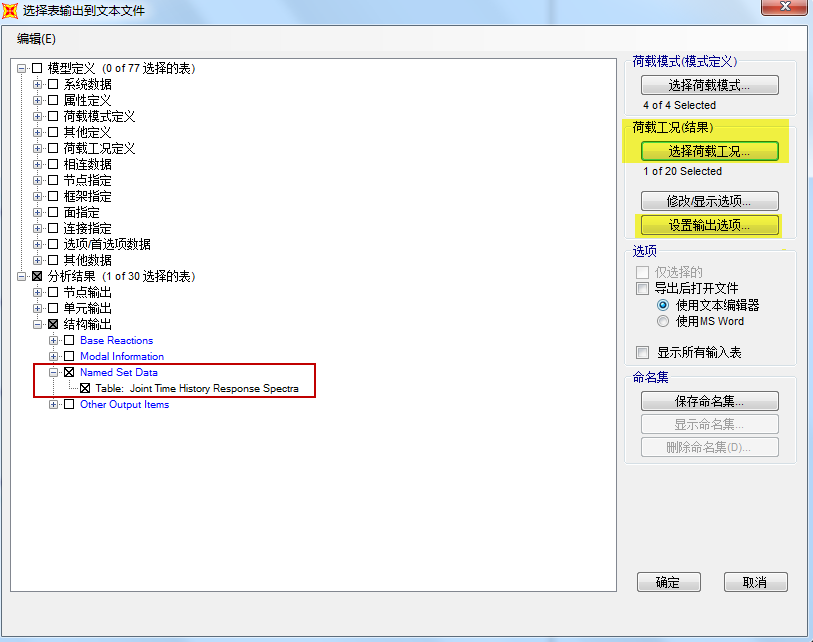

圖4 選擇導出數據

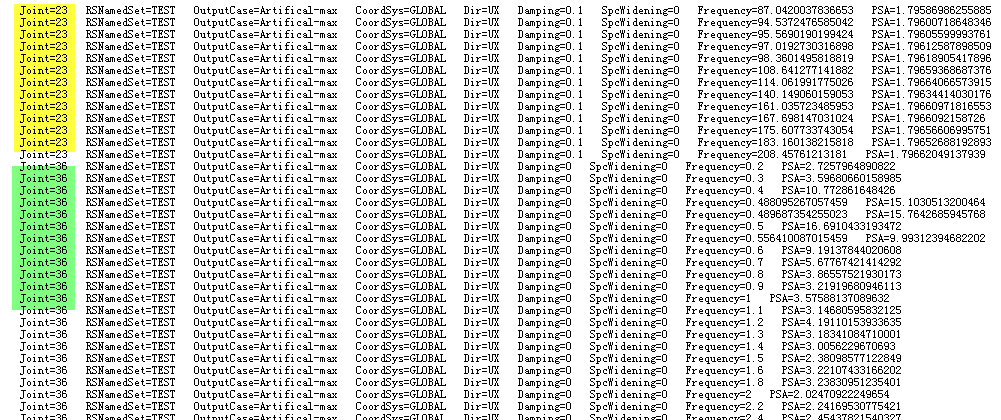

圖5 導出的數據
