問題描述：
性能校核定義完成后，如何查看構件的塑性發展?fàn)顟B(tài)？
解答：
性能校核數據定義完成后（請參考知識庫“性能校核的定義”），可以通過【顯示】>【性能校核】，在視圖窗口中查看性能校核的結果，也可以通過【顯示】>【性能校核利用率】查看構件的塑性發展情況。
（1）性能校核

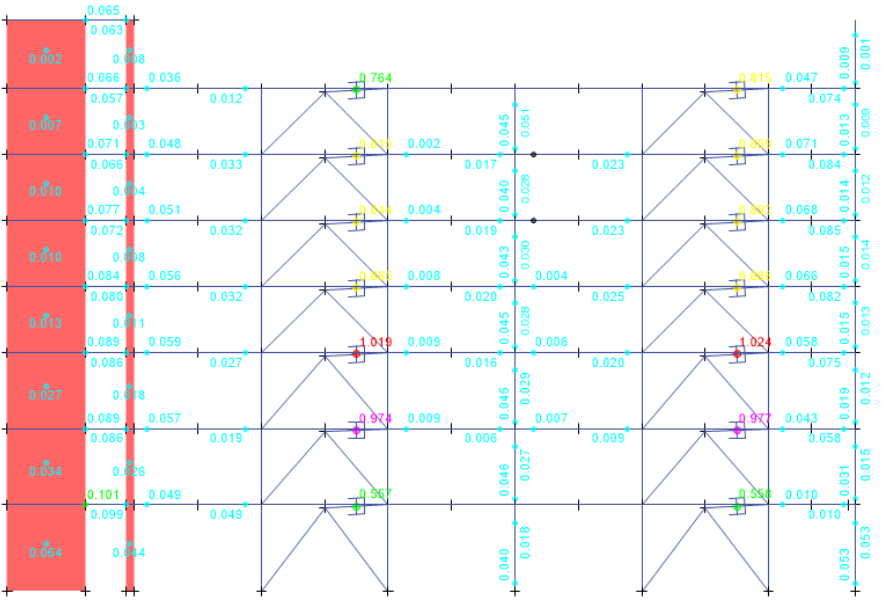

選擇需要查看的性能校核， “顯示需求集”中選擇All時，將顯示該性能校核中所有需求集的組合結果，此時將按性能校核中需求集的組合方法進行輸出， “顯示需求集”中也可以選擇查看某一個需求集的結果。用戶可以選擇關心的對象類型和性能目標進行查看，性能校核的結果將直接顯示在構件上，如下圖所示。

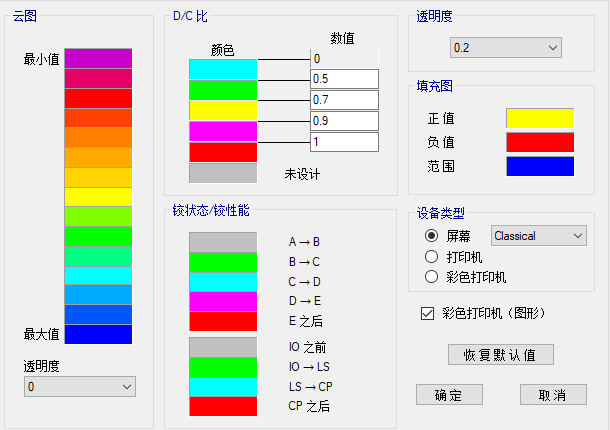

用戶也可以通過【選項】>【圖形顏色】>【輸出】調整顯示效果。
（2）性能校核利用率

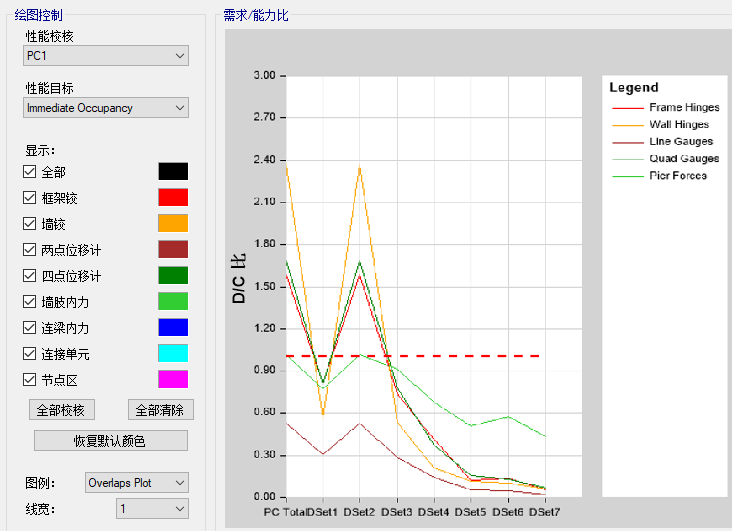

選擇需要查看的性能校核，設定性能目標，可以看到該性能校核中各需求集中各指標的最不利D/C比。比如下圖中紅線為各需求集中框架鉸的最大D/C比的連線，圖中水平紅色虛線為D/C比限值1。
示例：
某框架結構，計算了三條地震波的X向和Y向時程，并分別定義了兩個方向的性能校核包絡結果PC-X和PC-Y。

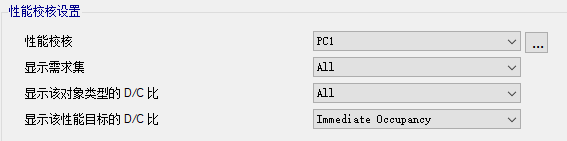

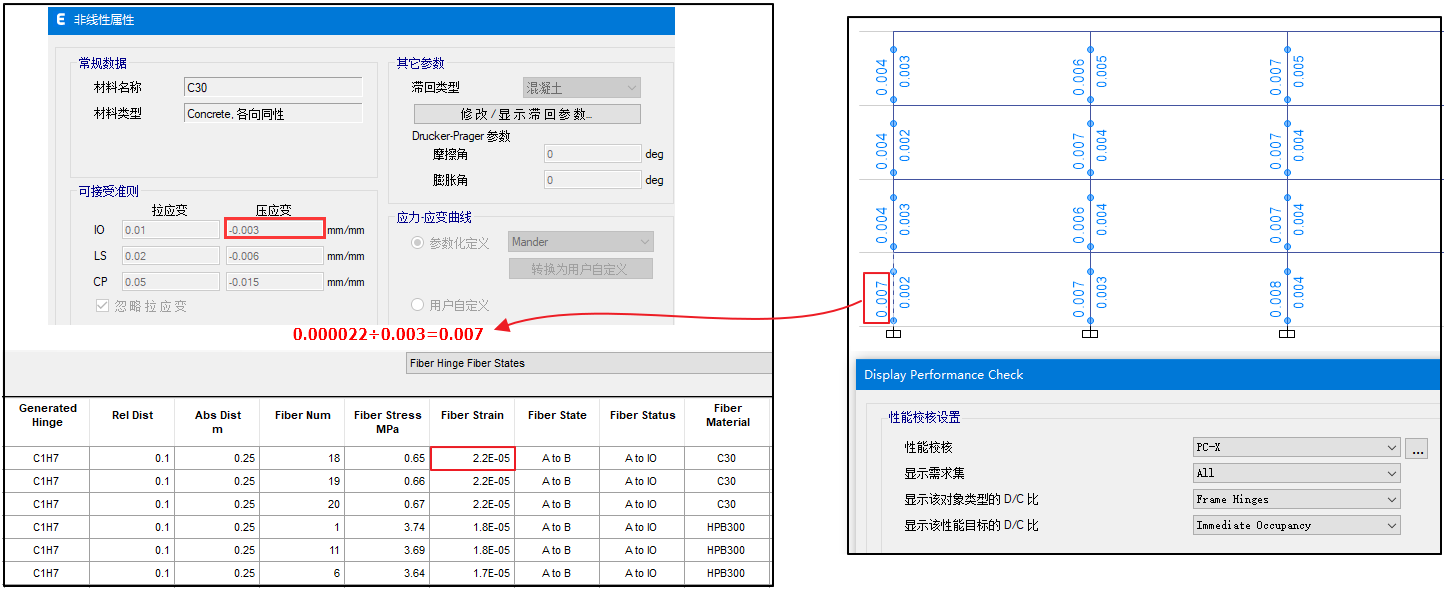

如下圖設置性能校核查看參數，將在視圖窗口中顯示三條X向地震波的包絡結果，定量顯示框架鉸在IO狀態下的D/C比。比如，對于某框架柱的纖維鉸，將輸出纖維鉸中同一材料最大的纖維應變0.000022與所選性能目標應變值0.003的比值0.007。
