問題描述：
CSiBridge中組裝橋梁對象時，主梁的空間位置是通過插入點控制的。但是在定義主梁截面時，主梁的插入點是如何確定的？
解答：
CSiBridge中主梁截面插入點的位置主要依據橋面板的長度及翼緣的長度確定。其中插入點的豎向位置為梁截面頂面，橫向位置為扣除兩側翼緣后橋面板的中點。
這里通過兩個小例子來說明：
（1）板式橋梁
下圖左側橋面板的各個尺寸已在截面上標明
該橋面板左側翼緣長度L1=3000mm,右側翼緣L2=1000mm，因此插入點距離梁左翼緣懸臂端的距離為3000+1/2*(8000-3000-1000)=5000mm；梁高度為350mm，因此插入點距離截面底端的距離為350mm。程序中取截面輪廓左下角端點為坐標原點，因此程序輸出該截面的插入點為（x=5，y=0.35）如上右圖所示。

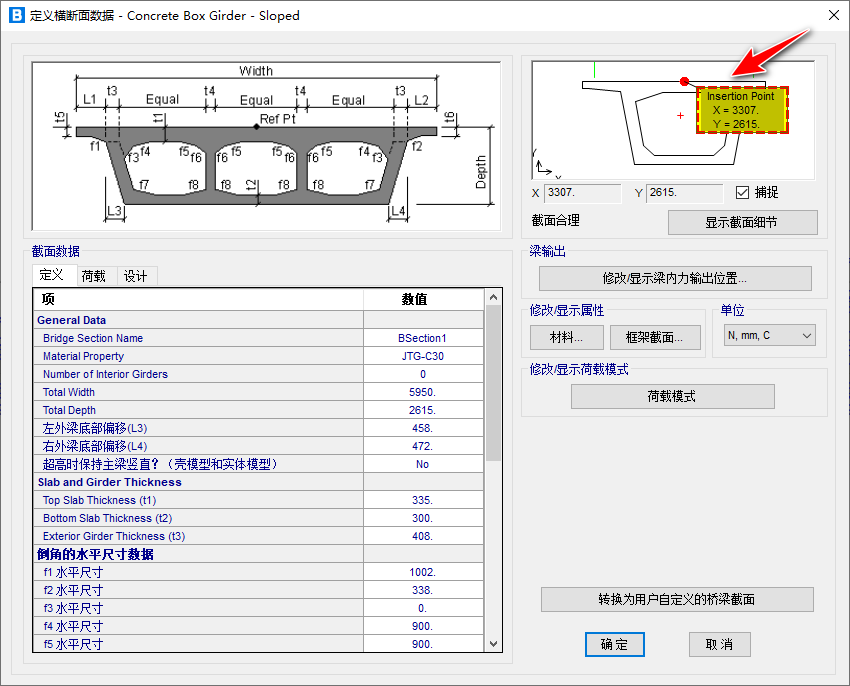

（2）箱梁橋

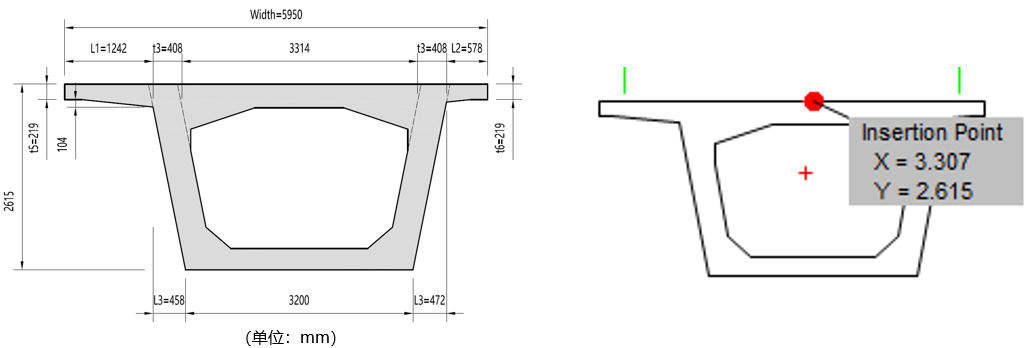

下圖左側箱梁截面的各個尺寸已在截面上標明；
該箱梁截面左側翼緣長度L1=1242mm,右側翼緣L2=578mm，因此插入點距離梁左翼緣懸臂端的距離為1242+1/2*(5950-1242-578)=3307mm；梁高度為2615mm ，因此插入點距離截面底端的距離為2615mm。程序中取截面輪廓左下角端點為坐標原點，因此程序輸出該截面的插入點為（x=3.307，y=2.615）如上右圖所示。
