問題描述：

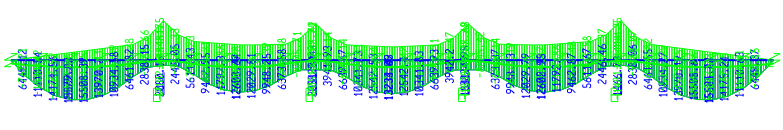

運行移動荷載工況后，可以直接在視圖窗口中查看主梁在移動荷載工況下的彎矩包絡圖，如下所示。但是如何查看某一截面在最不利荷載時對應的車輛布置？
解答：
CSiBridge 中有兩種方式查看結構在荷載作用下的響應：直接通過視圖窗口查看，如上圖中所示。另外也可通過【顯示】選項卡中的“橋?qū)ο蠓磻?yīng)顯示”窗口來查看，如下圖所示。如果需要查看某截面在最不利荷載狀態時對應的的輛布置，僅能通過“橋?qū)ο蠓磻?yīng)顯示”窗口來查看。
在查看車輛最不利布置時，首先需要確定對應的截面。通過該窗口中的“截面切割”選項中的“左右箭頭”移動選項來確定所需查看截面的位置。挪動截面位置時，【橋梁響應】窗口會用黃色線條顯示當前截面在模型中的相對位置，并標示出其具體位置。如上圖所示，【橋梁響應】視圖中黃色線條對應的即為當前選擇的截面，其對應的位置在紅色選框 1 中顯示，該截面距離橋梁起始端 42m 位置。

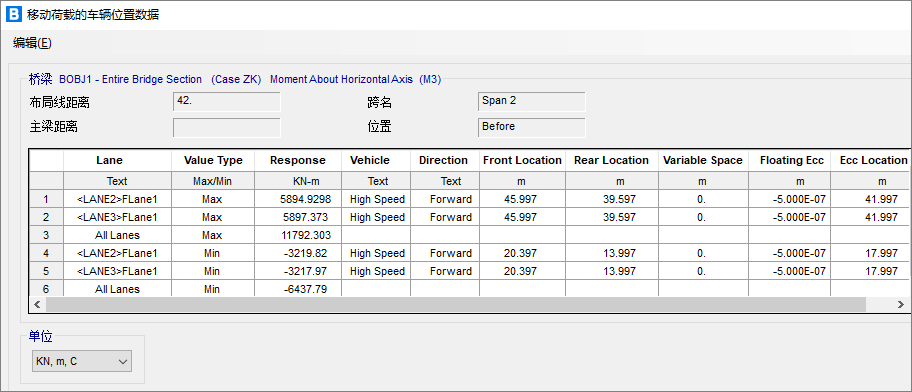

確定截面位置后，勾選“顯示車輛位置”選項，點擊查看表格，如上圖紅色選框 2 中所示。此時，程序會彈出移動車輛荷載的車輛位置數據，如下圖所示。該表格中詳細顯示了各個車道及車輛的布置信息。
其中：
○ Lane (車道)：已加載車道的名稱
○ Value
Type (值類型) ：為包絡值的 Max 或 Min，具體取決于在 Bridge Object
Response Display 選擇"多值選項"的類型。
○
Response (響應)：所選截面切割處響應分量的最大值或最小值
○
Vehicle (車輛)：作用在車道上的車輛名稱
○ Direction (方向)：表示車輛的前進方式，可以是前進或是后退。前進表示車輛沿小里程往大里程方向運動。
○ Front
Location (前軸位置)：表示車道起點到車輛第一個重軸的位置
○ Rear
Location (后軸位置)：表示車道起點到車輛最后一個重軸的位置；
○ Variable
Space (可變距離)：表示車輛可變軸間距的長度，該值位于指定的最小和最大值之間。如果指定軸間距為不限長度，程序會輸出最不利布置時的軸間距。如果沒有可變軸間距的車輛，該值為零。
○ Floating
Ecc (偏心距離)：浮動車道的偏心距離；偏心距離為車道幾何中心到車輛中心線之間的距離。
○ Ecc
Location (偏心位置)：表示的是最不利荷載布置點距離車道起點的位置
