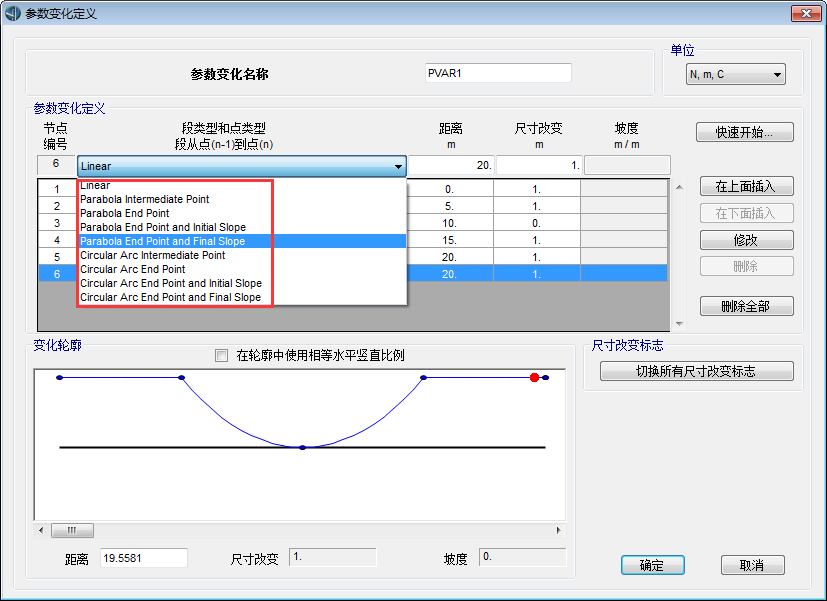

問題描述：參數變化定義對話框中的段類型參數有多種，如下圖所示。其中各種參數的含義是什么？
解答：
參數變化定義對話框位于構件選項卡>上部結構面板>參數變化項>新建，用于指定上部結構幾何尺寸參數或荷載參數沿橋跨長度的變化值函數。該函數可以采用分段函數來定義，以描述復雜的順橋向參數變化。所以需要用戶定義分段點和各段函數的類型。
在CSiBridge中第n點數據中的段類型用于指定n-1點和n點之間的函數類型。其中各個段類型的含義如下：
-
linear—當前輸入數據點n和前一個數據點n-1之間為線性函數變化；
-
Parabola Intermediate Point—當前輸入數據點n和前一個數據點n-1之間為二次函數變化，該二次函數通過n-1點、n點和n+1點；
-
Parabola End Point—當前輸入數據點n和前一個數據點n-1之間為二次函數變化，該二次函數通過n-2點、n-1點和n點；
-
Parabola End Point and Initial Slope—當前輸入數據點n和前一個數據點n-1之間為二次函數變化，該二次函數通過n-1點和n點，并且n-1點處的斜率與前一分段函數連續。如果沒有前一分段函數則該段初始斜率為0；
-
Parabola End Point and Final Slope—當前輸入數據點n和前一個數據點n-1之間為二次函數變化，該二次函數通過n-1點和n點，并且n點處的斜率與后一分段函數連續。如果沒有后一分段函數則該段終止斜率為0；
-
Circular Arc Intermediate Point—當前輸入數據點n和前一個數據點n-1之間為圓曲線變化，該圓曲線通過n-1點、n點和n+1點；
-
Circular Arc End Point—當前輸入數據點n和前一個數據點n-1之間為圓曲線變化，該圓曲線通過n-2點、n-1點和n點；
-
Circular Arc End Point and Initial Slope—當前輸入數據點n和前一個數據點n-1之間為圓曲線變化，該圓曲線通過n-1點和n點，并且n-1點處的斜率與前一分段函數連續。如果沒有前一分段函數則該段初始斜率為0；
-
Circular Arc End Point and Final Slope—當前輸入數據點n和前一個數據點n-1之間為圓曲線變化，該圓曲線通過n-1點和n點，并且n點處的斜率與后一分段函數連續。如果沒有后一分段函數則該段終止斜率為0；
