問題描述：在實際的高速公路工程中經常會遇見如下圖所示的多幅橋梁。定線給出的道路中心線并不位于橋梁中心線上，而是位于整個道路的中央分隔帶上。對線型數據進行手動轉換又過于繁瑣。如何對這樣的橋梁進行快速建模？
解答：
在CSiBridge中可以設置一定的偏移量，以允許分離式雙幅橋使用位于中央分隔帶上的道路中心線進行建模。避免了繁瑣的布局線數據轉換操作。

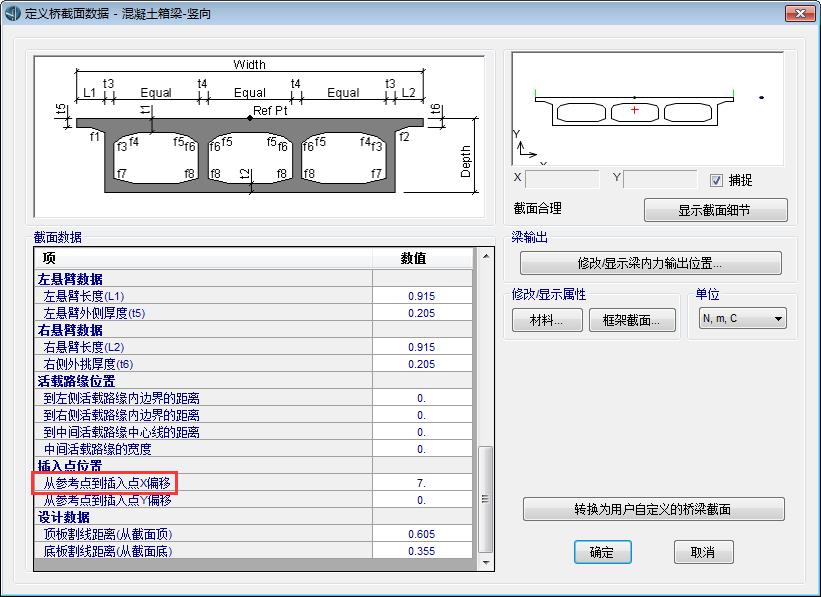

在CSiBridge中上部結構和下部結構的偏移量需要分別設置。上部結構的偏移量在構件>上部結構>橋截面>從參考點到插入點X偏移中設置，如下圖所示。
其中正值代表上部結構面向里程增大方向向左偏移，負直代表上部結構面向里程增大方向向右偏移。

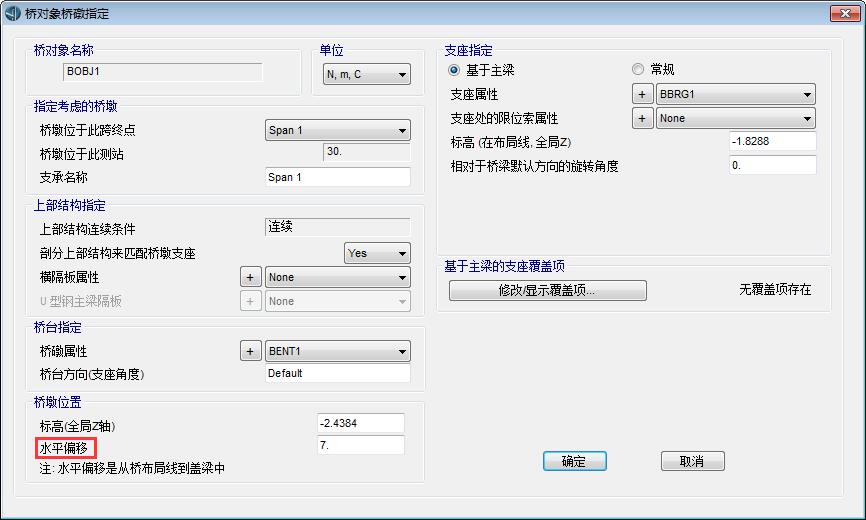

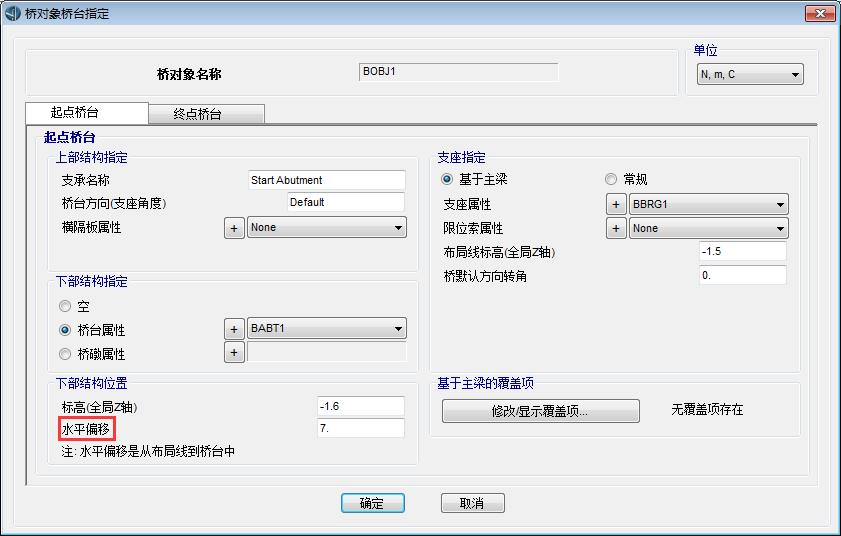

下部結構偏移在橋梁>支承>橋墩>橋墩位置>水平偏移和橋梁>支承>橋臺>下部結構位置>水平偏移中設置，正負號意義同前。具體對話框如下。

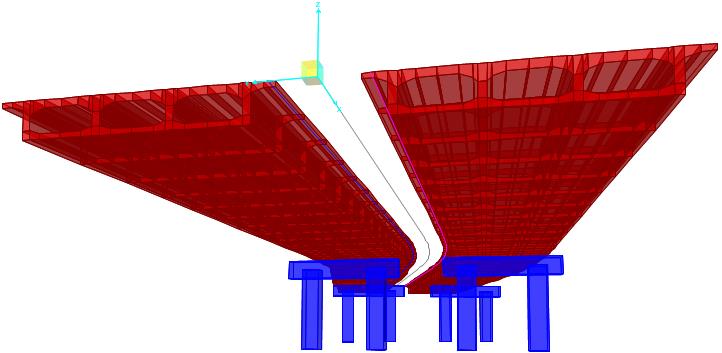

設置偏移后的效果如下圖所示。
