問題描述：
在對不規則多邊形（邊數 ≥
5）施加『導荷至框架的均布面荷載』時，用戶需要注意哪些問題呢？
解答：

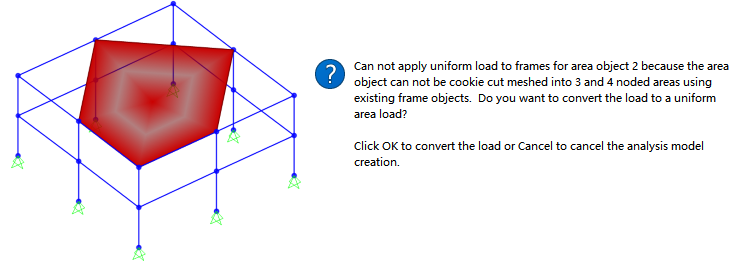

對于邊數 N≥5 的不規則多邊形面，如果與其共面的框架對象不能將其分割成三角形或四邊形，SAP2000 將提示“無法施加『導荷至框架的均布面荷載』，是否將其轉換為常規的均布面荷載？”，如下所示。此時，用戶既可點擊【確定】按鈕，轉換為常規的均布面荷載；也可點擊【取消】按鈕，適當修改模型后實現“面荷載導荷至框架”。

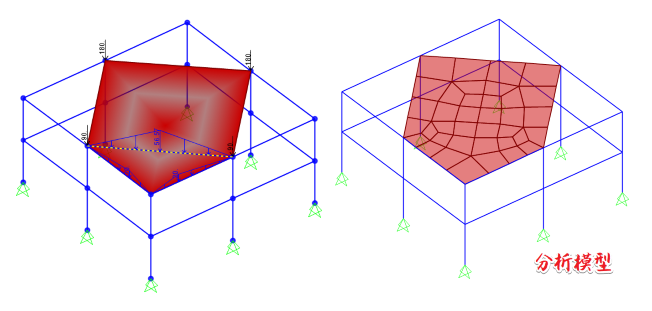

根據以上右圖所示的 SAP2000 提示信息可知，用戶只需適當添加框架對象，保證當前的五邊形面能被分割為三角形或四邊形。如以下左圖所示，沿五邊形的兩個頂點繪制 虛 梁（框架截面為 None），即可將均布面荷載導致至框架。由于當前并未對五邊形面沿該虛梁進行幾何分割，故 SAP2000 自動生成如以下右圖所示的分析模型。
如前文所述，當多邊形可分割為三角形或四邊形時，均布面荷載的導荷方式可分為以下三種情況：
第一，如果三角形或四邊形的邊上存在框架對象，均布面荷載將導荷為作用于框架對象上的線荷載，具體形式可為均布線荷載、梯形線荷載或三角形荷載。
第二，如果三角形或四邊形的邊上 不 存 在 框架對象，上述線荷載將以靜力等效的原則轉換為節點荷載，施加在三角形或四邊形的角節點上。

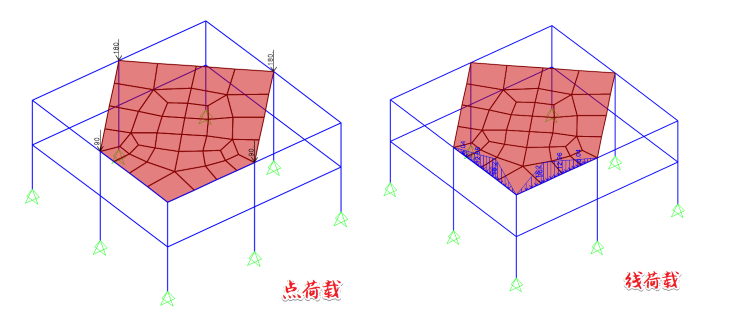

第三，如果三角形或四邊形的邊上存在虛梁，由于虛梁無剛度無質量且不參與有限元計算，故導荷至虛梁的線荷載丟失！如下所示，分析模型中的點荷載和線荷載之和小于總的均布面荷載，即：180*2+90*2+20*6=660＜10*(18+72)=900。對比上述荷載差值與導荷至虛梁的線荷載，即：56.67*6*1.414/2=240=900-660，可見二者完全相等。

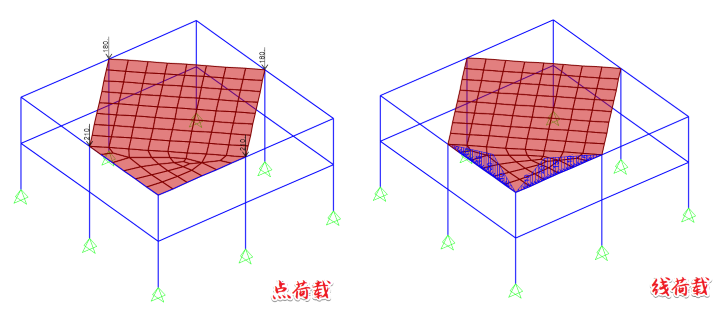

為了避免導荷至虛梁上的線荷載丟失，用戶可沿虛梁將五邊形分割為三角形和四邊形后刪除虛梁。如此一來，SAP2000 將不再以線荷載的方式導荷至虛梁，而是以節點荷載的方式導荷至節點。如下所示，分析模型中的點荷載和線荷載之和等于總的均布面荷載，即：180*2+210*2+20*6=900。
