問題描述：
在SAFE和ETABS中，如何手動為預應力結構布置鋼束？如何完成鋼束的定義、繪制、參數設置以及編輯？
解答：
在SAFE和ETABS中，為預應力結構布置鋼束主要有兩種方式：程序自動布置和用戶手動繪制。當結構平面較為復雜、局部構造特殊，或需要對鋼束線形和張拉力進行精細控制時，通常需要采用手動繪制的方式完成建模。手動繪制鋼束的基本操作流程如下。
1. 定義預應力筋材料

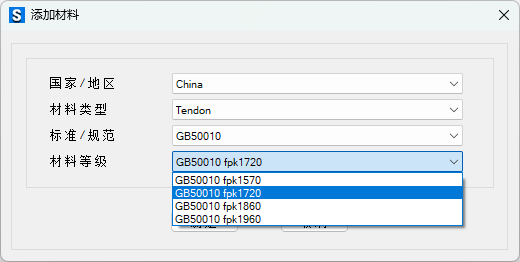

點擊【定義>材料屬性】命令，將材料類型設置為“Tendon”。程序內置了多個國家規范的預應力筋材料庫，同時也支持用戶自定義。例如，選擇中國規范，材料等級選擇“GB50010 fpk1570”，表示抗拉強度標準值為1570MPa的鋼絞線。
圖1 定義鋼束材料
2. 定義鋼束截面

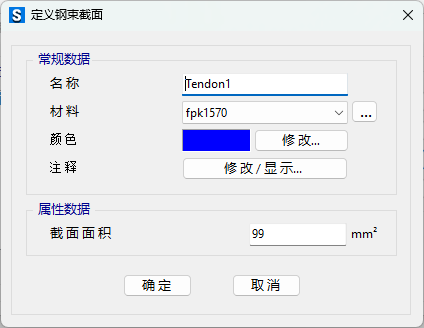

點擊【定義>截面屬性>鋼束截面】命令，添加鋼束截面。在【定義鋼束截面】對話框中，選擇上一步定義的預應力筋材料，并輸入鋼束的截面面積，如圖2所示。
圖2 定義鋼束截面
3. 繪制鋼束

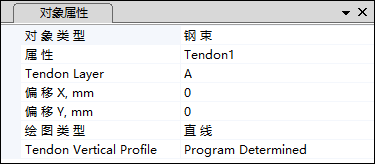

點擊【繪制>繪制鋼束】命令，彈出【對象屬性】對話框，如圖3所示。用戶可在該對話框中設置鋼束屬性、鋼束層及鋼束的豎向剖面形式等。隨后依次點擊兩節點，以確定鋼束的起點和終點。

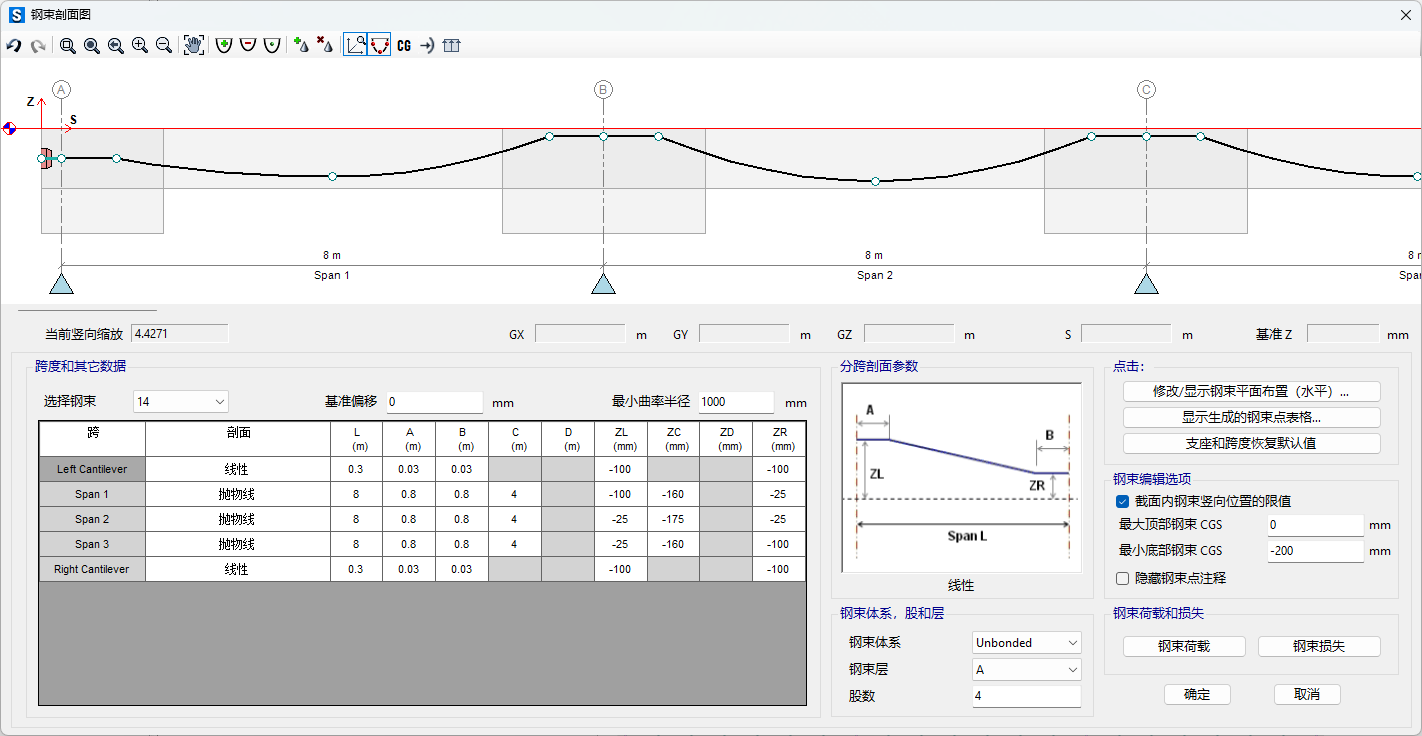

完成繪制后，程序會自動彈出【鋼束縱剖面】對話框，如圖4所示，用于查看和編輯鋼束的幾何屬性、鋼束屬性（包括鋼束體系、所屬鋼束層及鋼束股數）、鋼束荷載以及預應力損失等信息。
圖3 繪制鋼束
圖4 鋼束縱剖面對話框
鋼束縱剖面既可以逐根修改，也可以進行批量修改（可參考知識庫《批量修改鋼束縱剖面》）。其中，對于鋼束屬性、鋼束荷載和預應力損失，用戶可通過菜單命令對多根鋼束進行統一指定，具體命令路徑如下。
4. 指定鋼束屬性

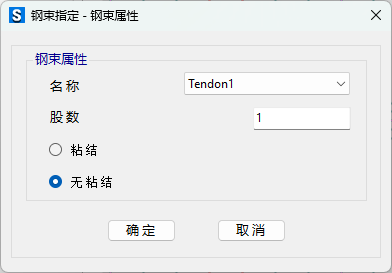

選中鋼束后，點擊【指定>鋼束>鋼束屬性】命令，彈出【鋼束指定-鋼束屬性】對話框，如圖5所示。用戶可在此設置鋼束截面、鋼束股數，并選擇鋼束體系為粘結或無粘結。
圖5 指定鋼束屬性
5. 指定鋼束荷載

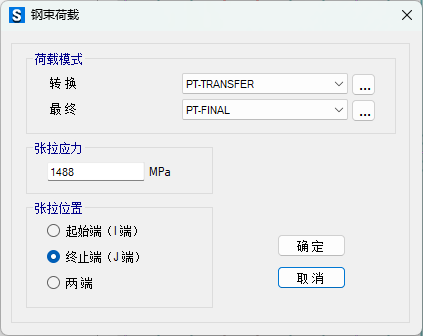

選中鋼束后，點擊【指定 > 鋼束荷載 > 鋼束荷載】命令，彈出【鋼束荷載】對話框，如圖 6 所示。在荷載模式中：PT-TRANSFER 表示扣除短期損失后的預應力荷載模式；PT-FINAL 表示扣除短期和長期損失后的預應力荷載模式。上述兩類荷載模式均由程序在繪制鋼束后自動生成。此外，用戶還需要設置“張拉應力”和“張拉位置”。
圖6 指定鋼束荷載
6. 指定預應力損失

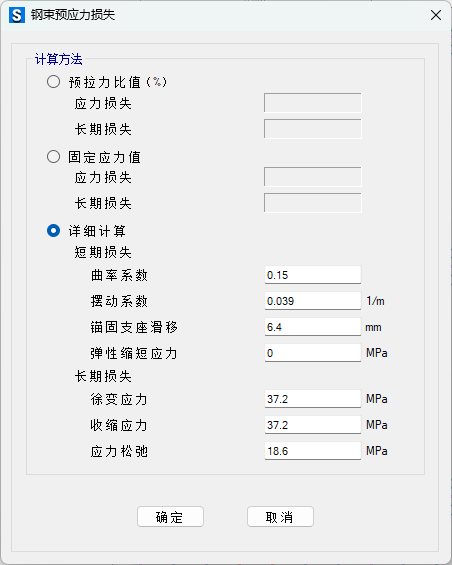

選中鋼束后，點擊【指定 > 鋼束荷載 > 預應力損失】命令，彈出【鋼束預應力損失】對話框，如圖 7 所示。預應力損失的計算方式包括預拉力比值法、固定應力值法，以及包含短期損失和長期損失的詳細計算方法。
圖7 指定鋼束預應力損失
在繪制完成一根或一組鋼束后，可通過【編輯>帶屬性復制】命令快速生成更多鋼束。鋼束繪制完成后，可通過以下兩種方式打開【鋼束縱剖面】對話框：
（1）右鍵單擊某根鋼束，直接彈出該對話框，該方式僅支持單選；
（2）先選中一根或多根鋼束，再點擊【編輯 > 添加/編輯鋼束 > 編輯豎向面】命令，同樣可打開該對話框，該方式支持批量選擇。

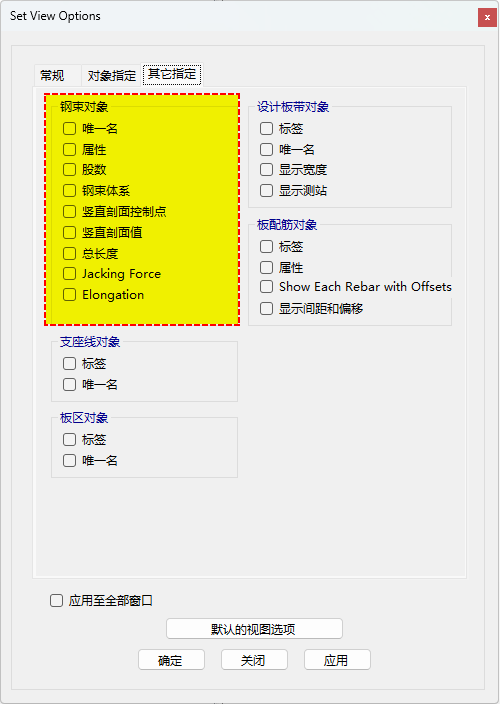

點擊【設置視圖選項】命令，可以設置鋼束相關信息在視圖中的顯示情況，如圖8所示。
圖8 設置鋼束視圖顯示信息
