問題描述：
在歐標構件抗剪計算中，涉及一個參數θ。請問該角度的具體含義是什么？它如何影響計算結果？ETABS和SAFE中是否可以通過設計覆蓋項來控制該角度？
解答：
θ是歐標抗剪設計中的關鍵參數，表示在變角度桁架模型中，混凝土斜壓桿相對于梁軸線（垂直于剪力方向）的傾角，以下簡稱“混凝土壓桿角度”。該模型是歐標鋼筋混凝土構件抗剪設計的核心理論方法。通過引入可變的θ值，可以更準確地模擬構件的抗剪性能。
根據歐標規定，cotθ的建議取值范圍為1≤cotθ≤2.5，對應θ為21.8°~45°。相關規定如圖1所示。

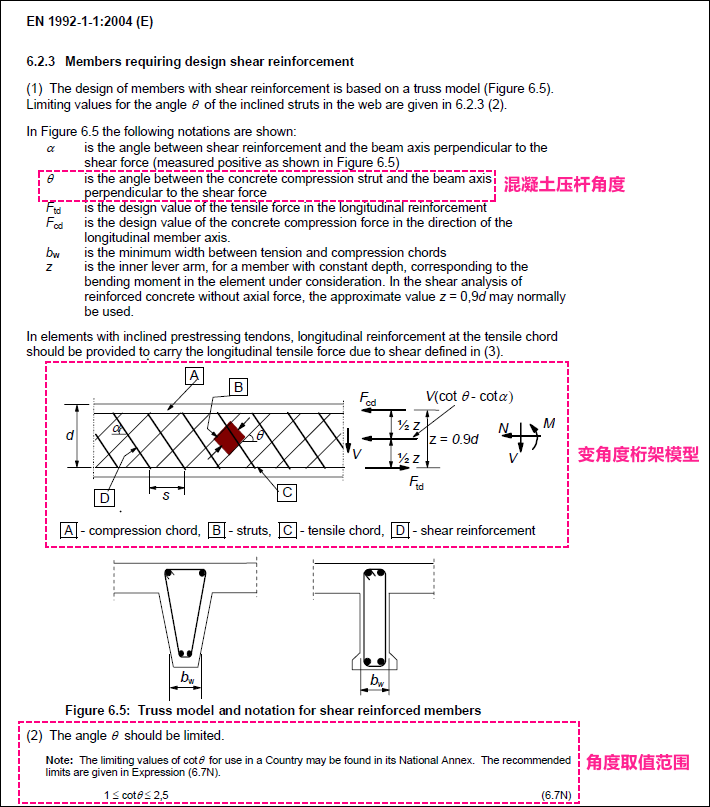

圖1 歐標混凝土規范中的抗剪設計
在實際計算中，混凝土壓桿角度的取值會影響設計結果。當荷載組合包含地震作用，且框架類型為高延性抗彎框架（DCH）時，程序固定取θ=45°。在其他情況下，程序按以下邏輯計算：
1）程序從θ=21.8°開始計算。如果剪力設計值VEd≤最大抗剪承載力VRd,max，則程序輸出角度為21.8°，同時剪力設計值按照實際內力計算，如圖2所示。

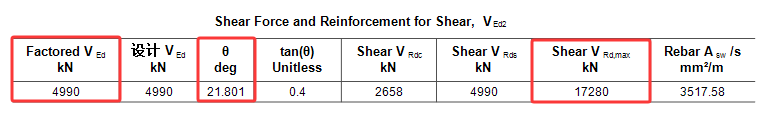

圖2 θ=21.8°時的設計細節
2）如果VEd＞VRd,max，程序會逐步增加θ，直到滿足要求，并通過優化公式（圖3）調整結果，使VRd,max=VEd。此時程序輸出的角度為計算得到的實際值，剪力設計值取為最大抗剪承載力，如圖4所示。

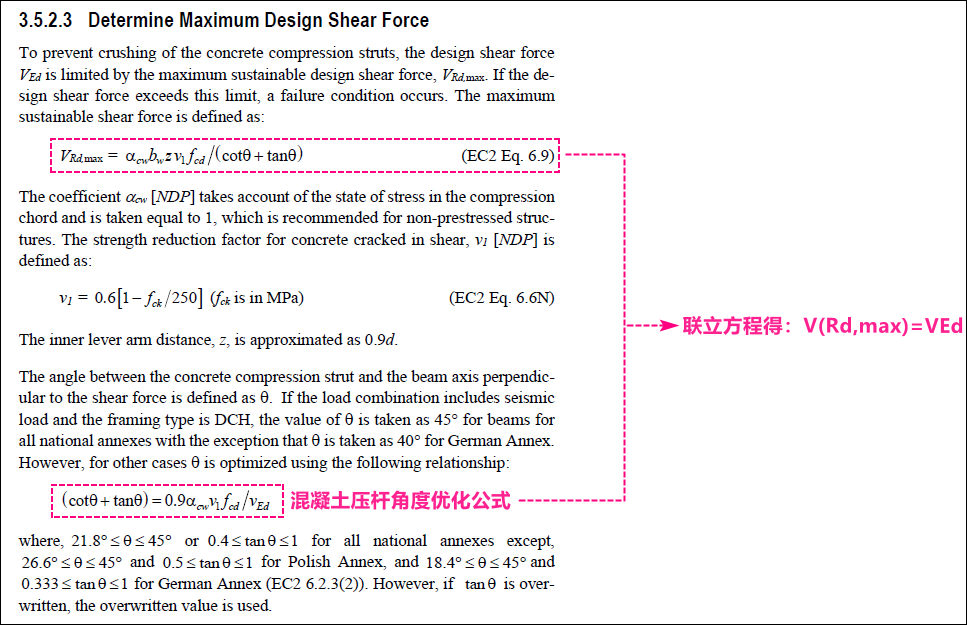

圖3 程序?qū)炷翂簵U角度的優化

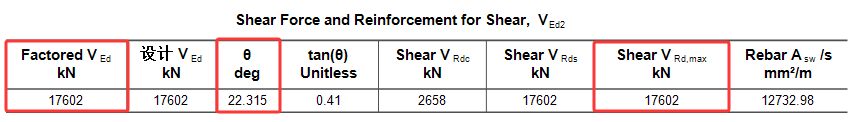

圖4 21.8°＜θ＜45°時的設計細節
3）當θ增加至45°時，VRd,max達到最大值。若此時仍不能滿足要求，繼續增加角度已無意義，程序則判定為配筋失敗。
ETABS已開放θ值的設計覆蓋項，如圖5所示。工程師可根據實際情況自由調整，程序最終將按照覆蓋值計算箍筋面積。SAFE暫未開放該功能，預計將在后續版本中更新。

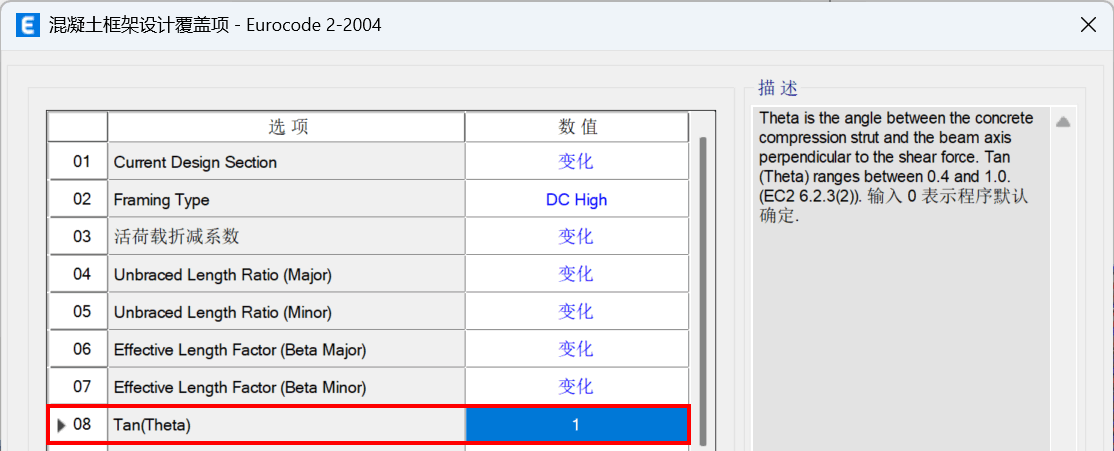

圖5 ETABS混凝土壓桿角度覆蓋項（tanθ）
