問題描述：
在SAFE/ETABS模型中，經常會遇到面對象重疊的情況，例如：無梁樓蓋中托板與樓板，剪力墻或柱頂剛域與樓板；階形基礎中各級臺階；整體建模時，不同厚度、不同荷載的樓板，不同地基模量的基礎底板，等等。遇到面對象重疊時，程序如何處理重疊面的板屬性、荷載和彈簧剛度？
解答：
最新版本的SAFE/ETABS對重疊面對象的板屬性、荷載和彈簧剛度的確定原則均相同。具體如下：
1. 板屬性：根據板的優先級和繪制順序確定
1）不同類型的板單元，其優先級為Opening（開洞）>Stiff（剛域）>Drop（托板）>Slab（樓板）。因此，在無梁樓蓋中定義托板屬性時，其厚度應為樓板頂面到托板底面的高度。例如，如圖1所示，樓板厚度為400mm，樓板底面到托板底面的高度為350mm，則定義托板時，厚度應輸入750mm。
圖1 托板厚度的定義
2）同種類型的板單元，如果面對象的形狀尺寸相同，新（后）繪制的屬性不會替代舊的屬性；如果面對象的形狀尺寸不同，例如小板覆蓋大板，則以小板的屬性為優先，即局部面單元的屬性優先。因此，階形基礎建模時，每一級臺階的高度應包含其下所有臺階的高度，具體請參考知識庫《階形基礎的建模》。變厚度樓板建模時，可以采用小板覆蓋大板的方法。
2. 荷載：疊加計算
當在重疊的面對象上施加荷載時，程序會對重疊區域的荷載進行疊加。因此，在無梁樓蓋建模時，應避免在托板和剛域上施加重復的面荷載。如果樓板不同區域的面荷載不同，采用整體建模方法時，局部區域的面荷載應扣除大板的面荷載。
注意：在ETABS
v19.1.0之前的版本中，重疊面對象的荷載并非疊加，而是小板荷載替代大板荷載。
3. 面彈簧剛度：按較大剛度確定

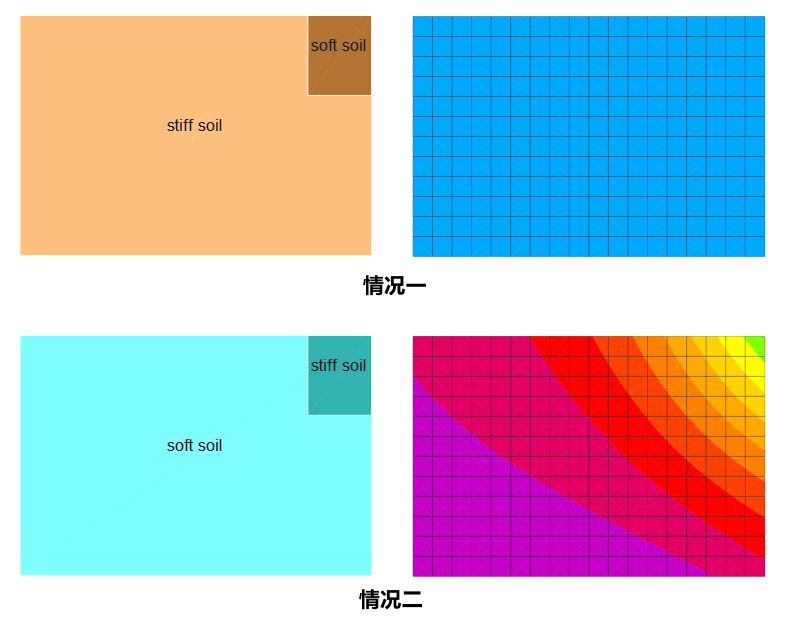

如圖2所示，在情況一中，大板的彈簧剛度較大，重疊區域的彈簧剛度最終按大板剛度確定，因此在均布面荷載作用下，基礎變形沒有變化。而在情況二中，小板的彈簧剛度較大，重疊區域的彈簧剛度最終按小板剛度確定，基礎變形因彈簧剛度的不同而有所變化。
圖2 重疊面對象彈簧剛度的確定
請參考知識庫《不同厚度、荷載和彈簧剛度的板建模》進一步了解重疊面對象的應用和建模操作。
