問題描述：
在 SAFE 中創建基礎時，基礎和柱底節點繪制在同一標高，實際上基礎底和柱底有一個高度差，柱底的水平剪力會在基礎底產生附加彎矩，如圖 1 所示。通過改變殼插入點位置的方法模擬基礎降標高，同時考慮其對分析結果的影響，但是最終查看基底壓力并沒有變化。請問這是為什么以及如何考慮基底附加彎矩？

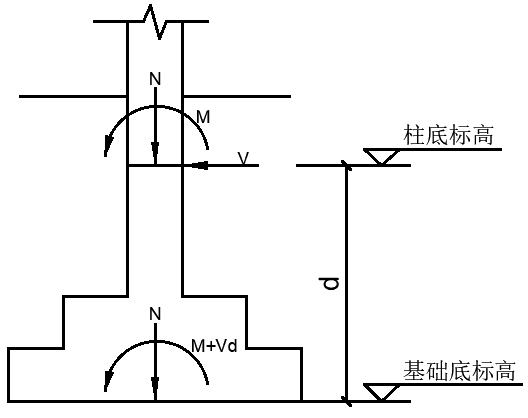

圖 1 獨立基礎示意圖
解答：
首先，對于問題描述中提到的“改變殼插入點位置實現基礎降標高”，以模板中的獨立基礎為例，額外施加一個沿 X 方向的水平力（活載）。選擇基礎（包括剛域）與所屬節點并指定殼插入點，使其沿全局 Z 軸向下偏移（偏移值取基礎高度），如圖 2（左）所示。再通過【分析>高級建模選項】取消“豎向偏移建模”的選項，代表考慮豎向偏移對分析結果的影響，如圖 2（右）所示。
圖 2 指定殼插入點并考慮其對分析結果的影響
通過拉伸視圖查看基礎豎向偏移的效果，如圖 3 所示。殼插入點的實現機理類似 SAP2000 中的框架插入點，如圖 4 所示。程序內部在默認插入點和新插入點之間創建類似剛性桿的約束，而節點屬性（例如節點荷載、節點支座等）仍然保持在默認插入點的位置。所以基礎豎向偏移后角點支座仍然在原標高處。
關于框架插入點的理論驗證，請參考 SAP2000 幫助文檔分析算例（Verification 1-011）以及 CSI 知識庫（Insertion point & Effect of insertion point on beam reactions）。

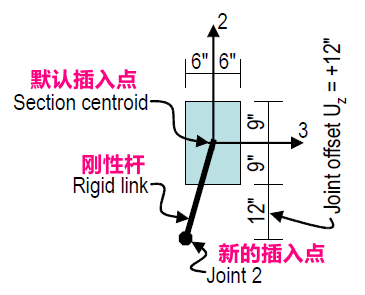

圖 3 基礎豎向偏移后拉伸視圖 圖 4 SAP2000 框架改變插入點
分析完成后通過【顯示>顯示內力/應力圖>土壓力】查看基底壓力，如圖 5（左）所示，未呈線性分布，所以改變殼插入點的方法不適用。如圖 5（右）所示，將基底附加彎矩直接施加到柱底節點，得到的是真實的基底壓力，詳見下文提到的第一種方法。

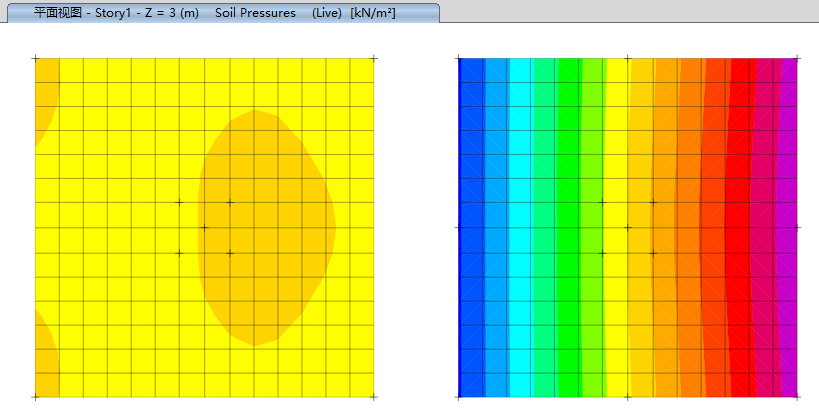

圖 5 基底壓力云圖（改變殼插入點vs手動施加附加彎矩）
在 SAFE 中正確考慮基底附加彎矩的方法有兩種：
1）手動施加基底附加彎矩
找到所有包含水平力的荷載模式，將水平力與基礎底-柱底高差相乘得到的數值加到對應的節點集中力矩上并刪除水平力。通過交互式數據庫編輯導出到 Excel 中對數據進行批量處理更加快捷。該方法得到的基底壓力最接近理論結果。如圖 6 所示為示例中節點荷載的數據庫表格，水平力 FX 與基礎高度相乘計算得到附加彎矩 MY。

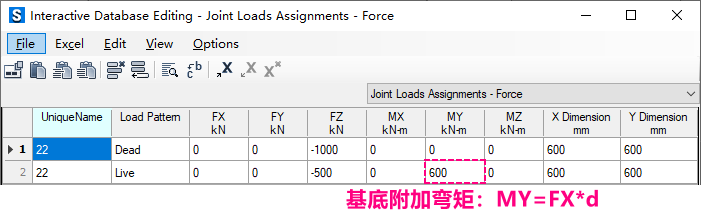

圖 6 交互式數據庫編輯修改節點荷載
2）通過【編輯>移動】命令向下移動基礎（包括剛域），然后在柱底和基礎之間添加剛性桿（無固定要求，可采用 1m×1m 的混凝土矩形截面，并修正質量和重量為 0），用于連接基礎和柱底節點。注意，該方法在 SAFE v16 中無法實現，因為移動后基礎仍在原標高。圖 7（左）為該方法調整的模型，圖 7（右）為分析后得到的基底壓力圖，呈線性分布，符合實際。

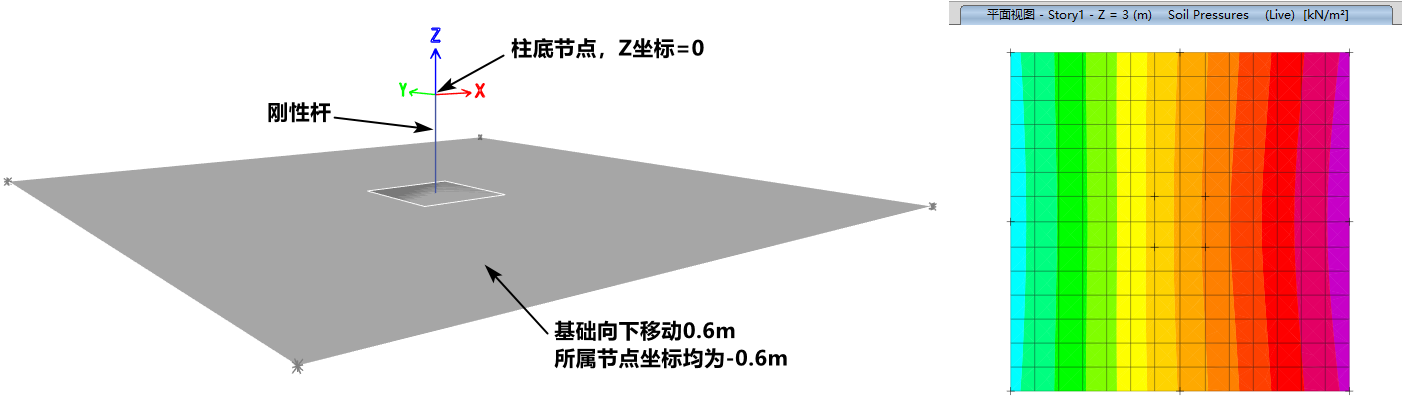

圖 7 向下移動基礎并添加剛性桿
