問題描述：

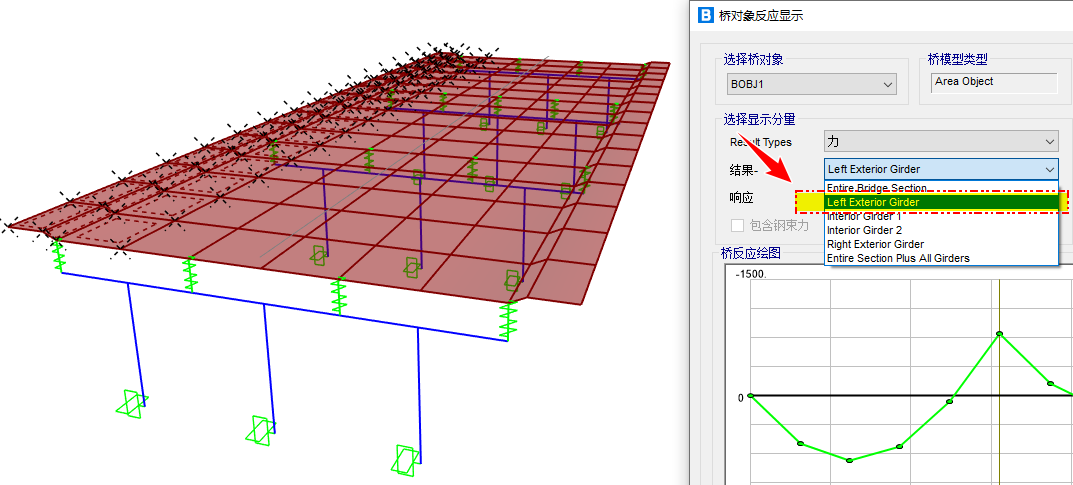

CSiBridge 中查看板橋的分析結果時，程序會將板劃分成不同的梁肋分別輸出其內力，如下圖所示。用戶如何控制程序中梁肋的劃分個數，每個梁肋的寬度是如何確定的？
解答：

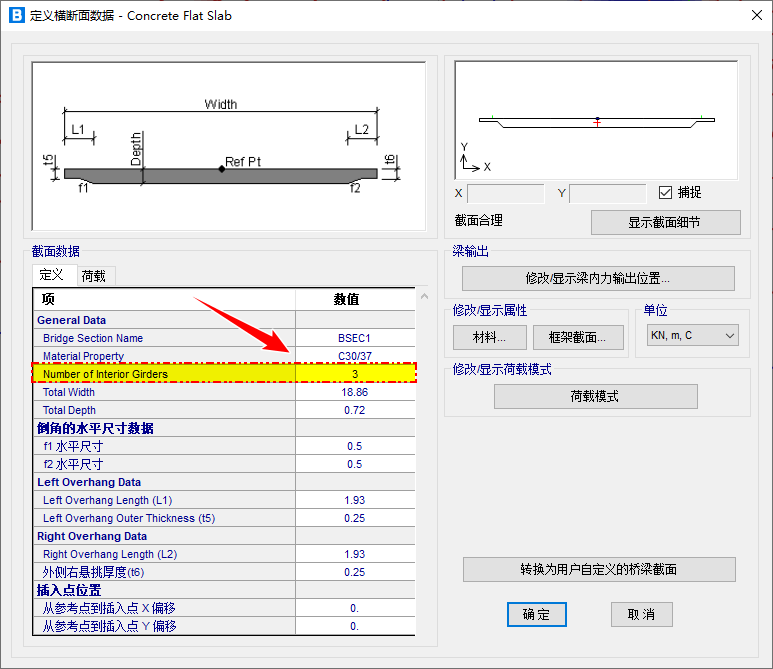

CSiBridge 中板橋的梁肋劃分個數在【上部結構-橫斷面】窗口中“內側梁肋的個數（Number
of Interior Girders）”選項中定義，如下圖示。程序中默認至少有兩個外側梁肋，即：左側邊梁（left
exterior girder）和右側邊梁（right
exterior girder）。如果“內側梁肋的個數”數值為 0，那么板橋?qū)?huì)被分為左側邊梁和右側邊梁。如果“內側梁肋的個數”數值為 2，那么板橋?qū)?huì)被分為 4 個梁肋，兩個內側梁肋和兩個邊側梁肋。
程序會依據扣除主梁懸臂長度后的寬度及梁肋的數量確定每段梁肋的劃分寬度，其計算方式如下：
1. 首先確定主梁扣除懸臂長度后的寬度，以上圖中的主梁為例。梁總寬度為18.86，兩側懸臂寬度為1.93，扣除懸臂長度后的寬度為18.86-1.93*2=15m。
2. 確定梁肋的數量。上圖中的主梁斷面外側梁肋為2個，內側梁肋為3個。內側梁肋劃分寬度為外側梁肋劃分寬度的一倍，因此需要?jiǎng)澐值目偠螖?shù)為2+3*2=8份，每份的寬度為15/8=1.875m。

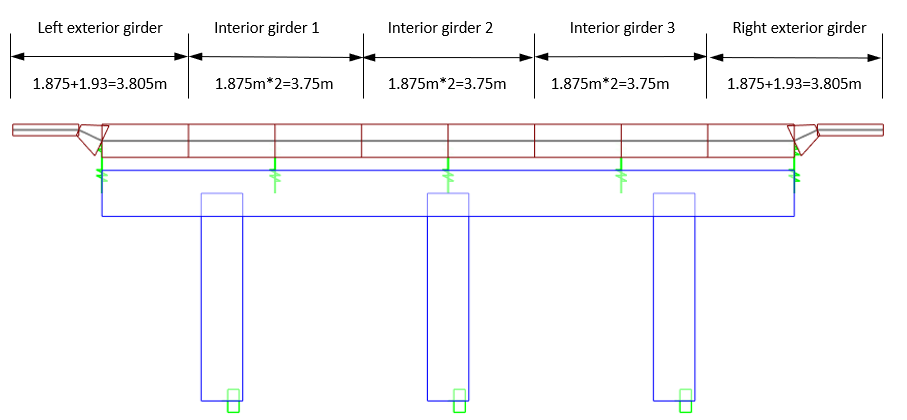

3. 計算各個梁肋的寬度，其中內側梁肋的寬度為1.875m*2=3.75m，外側梁肋的寬度為1.875+1.93=3.805m。更新模型后，主梁的梁肋分布及尺寸劃分如下圖所示。
