問題描述：
請問，在SAFE中如何計算樓板的裂縫寬度？
解答：
SAFE按照歐標EN1992-1-1:2004第7.3.4條計算樓板的裂縫寬度。完成分析和設計后，點擊【顯示>裂縫寬度】命令，彈出裂縫寬度對話框，如圖1所示。程序根據此對話框中的參數以及樓板配筋計算裂縫寬度。其中樓板配筋的來源由開裂分析的配筋選項確定，默認為基于有限元設計的配筋結果。本篇文檔主要介紹裂縫寬度的計算公式以及參數的填寫。

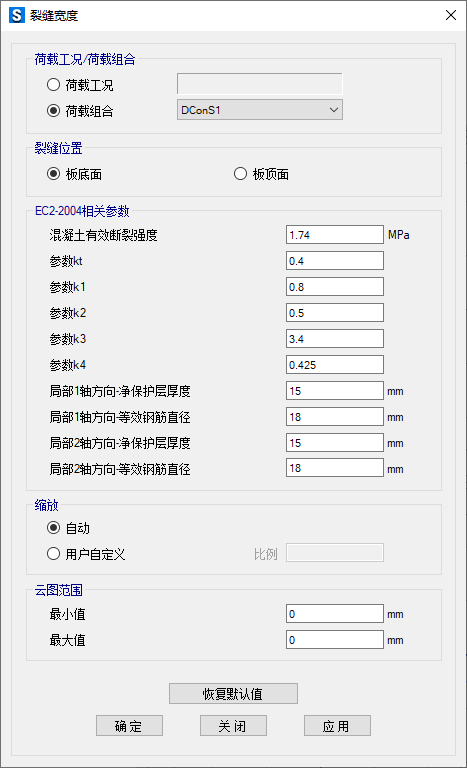

圖1 裂縫寬度對話框
裂縫寬度的計算公式如下：
其中，
為最大裂縫間距；
為鋼筋平均應變與混凝土平均應變之差。
1. 最大裂縫間距
當鋼筋間距不大于5(c+
/2)時，程序根據歐標計算最大裂縫間距的公式如下。其中該公式中的k1、k2、k3、k4也正是【裂縫寬度】對話框中需要填寫的相關參數。
式中：c——凈保護層厚度，縱向受拉鋼筋外邊緣至受拉區底邊的距離；
——等效鋼筋直徑，當存在多個規格的鋼筋直徑時，應取等效直徑：
；
k1——鋼筋的相對粘結特性系數：帶肋鋼筋取0.8，光圓鋼筋取1.6；
k2——構件受力特征系數：受彎構件取0.5，受拉構件取1.0，對于偏心受拉構件或局部受力構件，k2可按照公式
計算，其中
和
分別為基于開裂截面邊緣計算得到的較大和較小拉應變；
k3——保護層系數，建議值為3.4；
k4——經驗系數，建議值為0.425；
——縱向受拉鋼筋配筋率：
；其中
為配筋面積，由開裂分析的配筋選項確定；
為有效受拉混凝土截面面積（圖2）。程序根據歐標確定的有效高度
取下面兩個數值中的較小值： 2.5*（凈保護層厚度c+鋼筋半徑/2）和（混凝土高度h-受壓區高度x）/3。

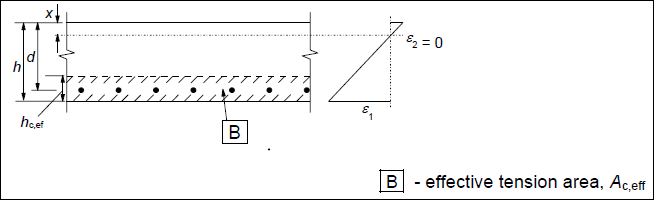

圖2 板的有效受拉混凝土截面面積示意圖
“凈保護層厚度”和“等效鋼筋直徑”即用來計算有效受拉混凝土截面面積，其中等效鋼筋直徑可以根據最終設計想要選取的鋼筋直徑進行初步填寫。不同方向的“凈保護層厚度”和“等效鋼筋直徑”分別對應該方向的縱向受拉鋼筋，且兩個方向的裂縫計算是相互獨立的。
例如，對于某單向板（圖3），用戶手動添加的板底縱向受拉鋼筋沿局部1軸，那么裂縫寬度的計算就只與局部1軸方向的凈保護層厚度和等效鋼筋直徑有關，最終裂縫的走向垂直于局部1軸。

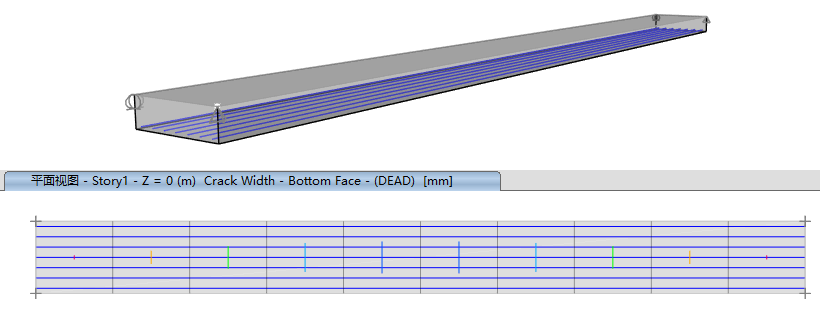

圖3 單向板裂縫寬度
對于雙向板，假設最外側受拉鋼筋沿局部1軸，保護層厚度為20mm，鋼筋直徑為12mm，那么“局部1軸方向-凈保護層厚度”填寫20mm，“局部2軸方向-凈保護層厚度”填寫20+12=32mm。
2. 鋼筋平均應變與混凝土平均應變之差
計算公式如下，其中該公式中的kt和
正是【裂縫寬度】對話框中需要填寫的相關參數。
式中：
——縱向受拉鋼筋應力，程序根據選擇的荷載工況/荷載組合計算該值；
——鋼筋與混凝土彈性模量之比；
kt——荷載周期系數：長期荷載取0.4，短期荷載取0.6;
——混凝土發生第一條裂縫時的有效開裂強度，即【裂縫寬度】對話框中的“混凝土有效斷裂強度”。根據歐標，可以取混凝土軸心抗拉強度平均值
（圖4），也可以根據工程經驗對進行折減后作為混凝土有效斷裂強度。

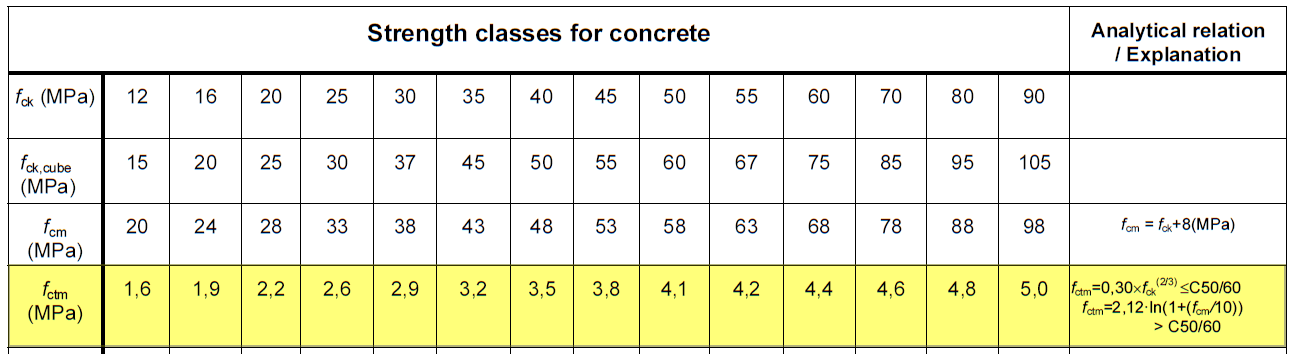

圖4 混凝土軸心抗拉強度平均值
（歐標表3.1）
在【裂縫寬度】對話框中填寫好相關參數后，點擊確定，視圖中即顯示所選荷載工況/荷載組合下的裂縫寬度平面圖，包含裂縫走向和裂縫寬度的信息。鼠標放在任意位置可以顯示該位置處的裂縫寬度數值，如圖5所示。

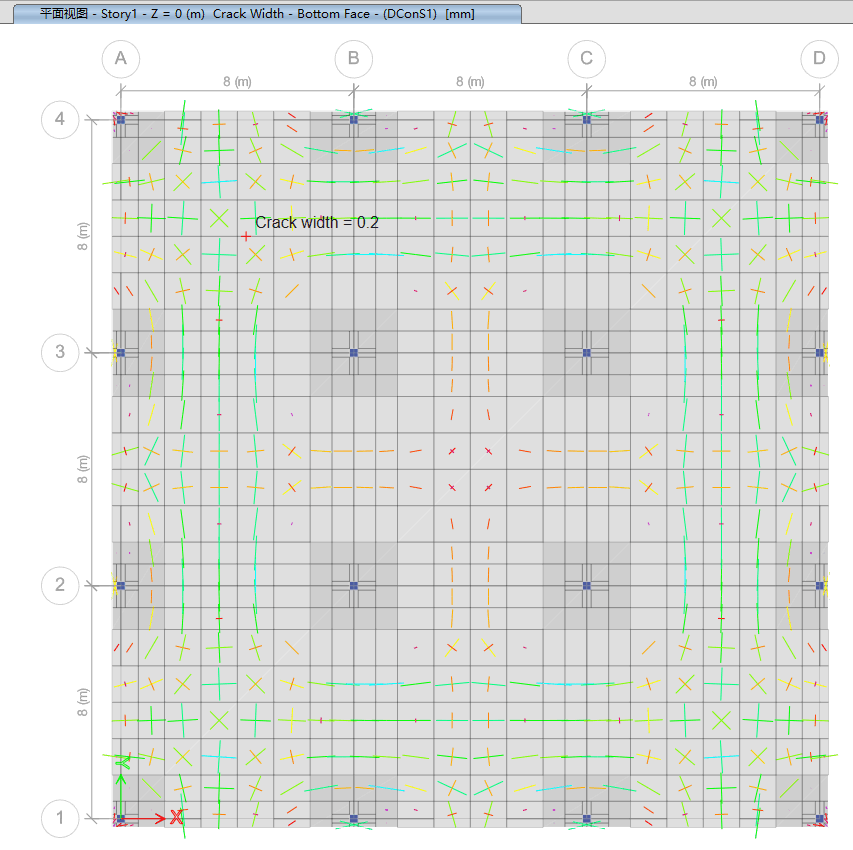

圖5 裂縫寬度平面圖
最后需要說明兩點：
1）對于預應力鋼筋，SAFE僅考慮其對彎矩和鋼筋應力的貢獻，不考慮其對抵抗裂縫的貢獻。
2）國標中混凝土裂縫的計算公式僅適用于梁，并不適用于雙向板，因此國內設計時也沒有要求計算樓板的裂縫寬度。對于一般的環境，美標通過控制縱向鋼筋的間距來限制裂縫寬度。歐標裂縫寬度的計算方法與國標接近，公式的骨架參數和格式相同，既適用于梁，也適用于樓板。
