問題描述：

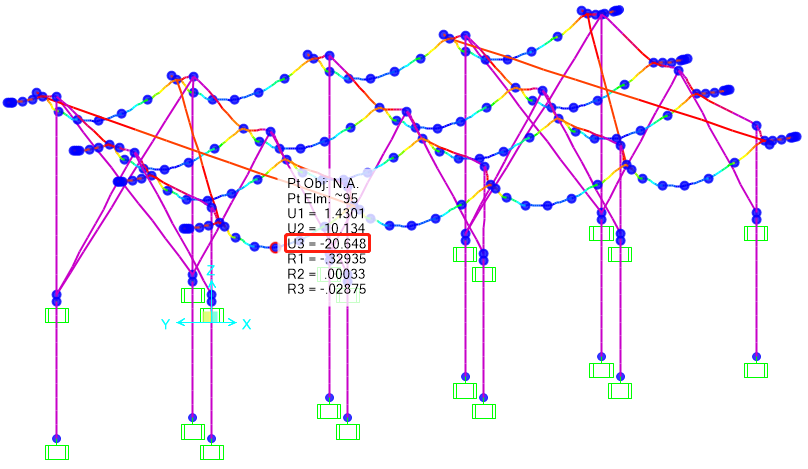

如下所示，冷彎薄壁型鋼結構的檁條和斜梁的撓度很大，但理論計算或其他軟件的結果并沒有這么大。
解答：
模型中檁條使用的截面為冷彎 C 形截面。定義該截面時，SAP2000 默認勾選"Include
Shear Center Offset in Analysis（分析時考慮剪心偏移）”，如圖 1 所示。由于 C 形截面的剪心與形心存在間距（如圖 2 所示），默認情況下作用于檁條截面形心上的荷載將引起附加扭矩和扭轉變形，構件內部節點的撓度值也會大于僅考慮彎曲變形的手算結果或其他軟件的結果。

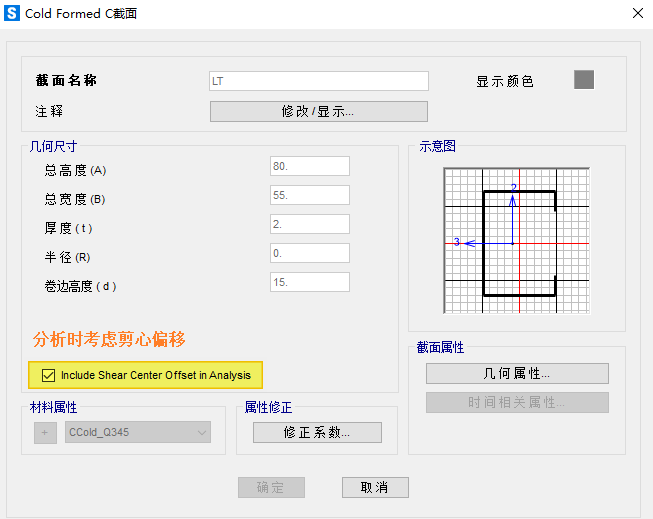

圖 1 冷彎 C 形截面的幾何尺寸
圖 2 冷彎 C 形截面的剪心位置
以上是 SAP2000 V24 操作界面，用戶可以通過勾選對應選項自行決定在結構分析中是否考慮剪心偏移。請注意，SAP2000 V23 及更早版本未提供以上選項，具體請參閱《SAP2000 版本與截面剪切中心》。
