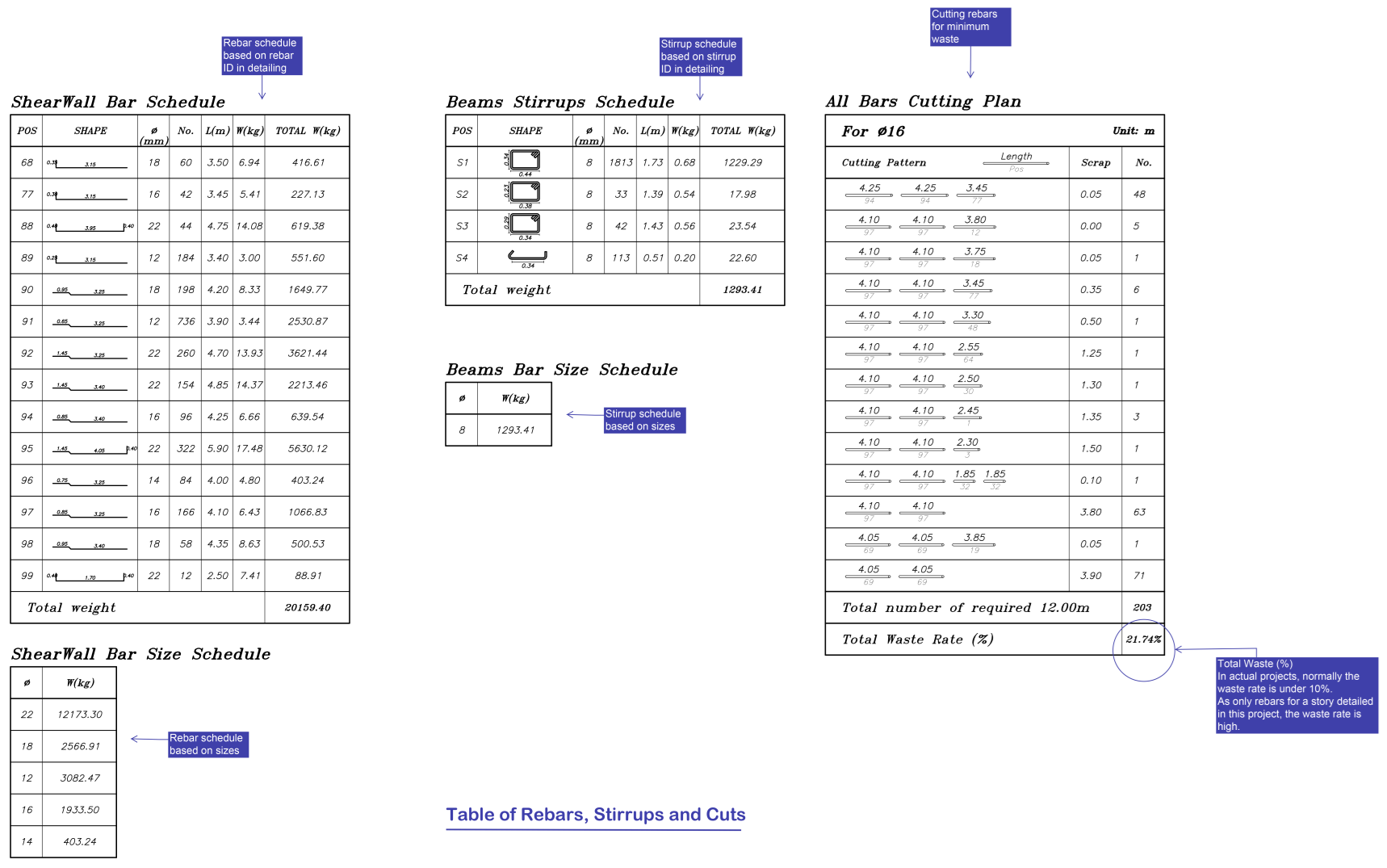

鋼筋表

SPIDER為您提供了結構不同部分的材料清單。此類清單包括對全部或部分詳圖生成的獨立的鋼筋列表。在列表中，每種結構鋼筋都注冊了一個唯一標識，該標識可以添加或移除到一個或多個列表中。此外，在鋼筋表上，您可以看到縱筋、箍筋以及梁、柱、剪力墻和基礎的交叉連接。友好的用戶界面為用戶提供了不同的工具來添加、刪除、重命名或重置鋼筋列表。還允許用戶在列表中包括或排除特定的鋼筋。

簡言之，材料清單包括：

• 縱筋
• 箍筋
• 梁、柱、剪力墻和基礎的交叉連接
• 友好的用戶界面來管理鋼筋表
• ......

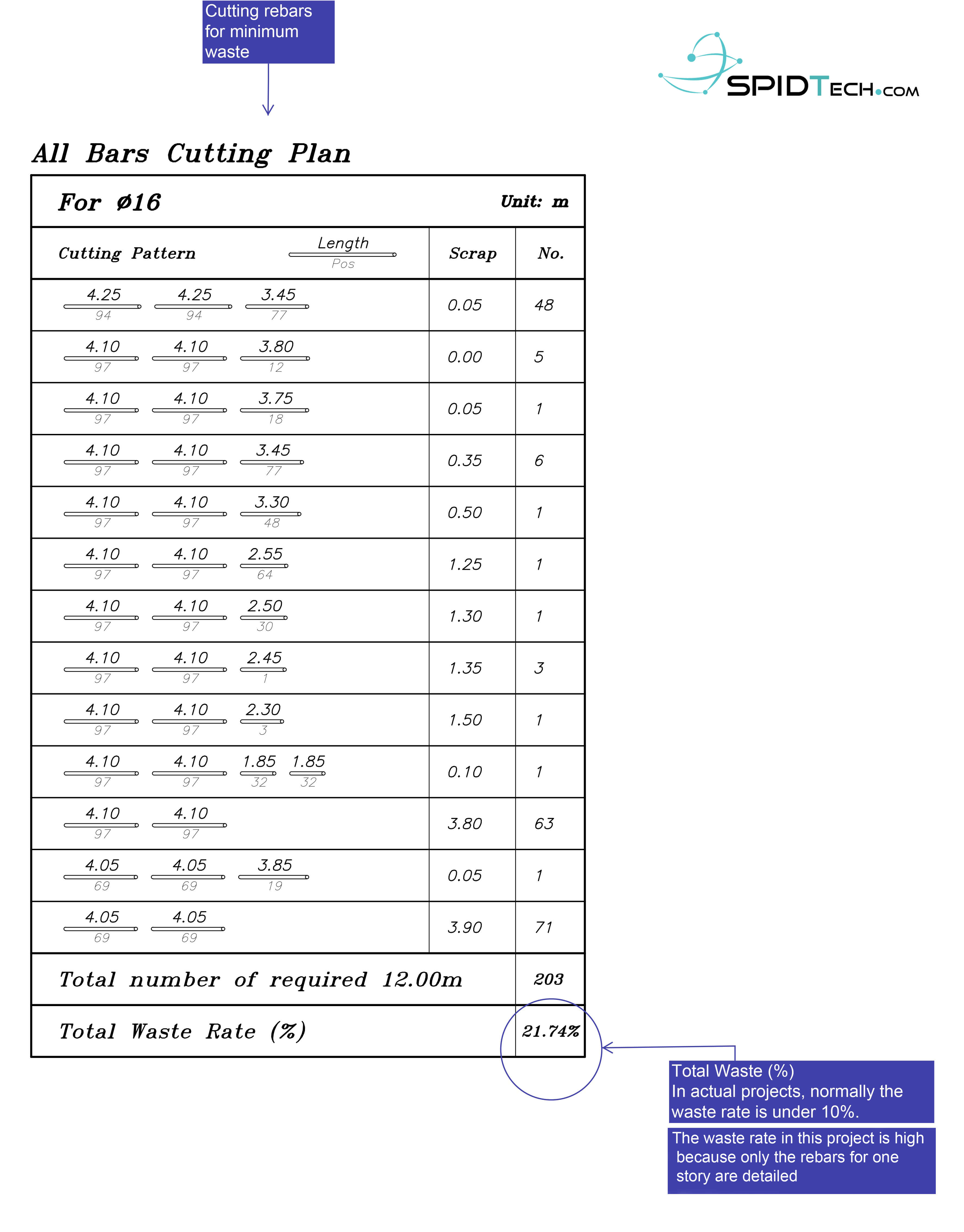

切割順序

該命令建議最有效地使用鋼筋，從而最大程度地減少鋼筋浪費。 材料清單的一個附加功能是切割順序。使用此方法，可以顯著減少項目鋼筋的浪費。SPIDER考慮了鋼筋切割長度的所有可能組合，以顯著減少結構施工中鋼筋的浪費。

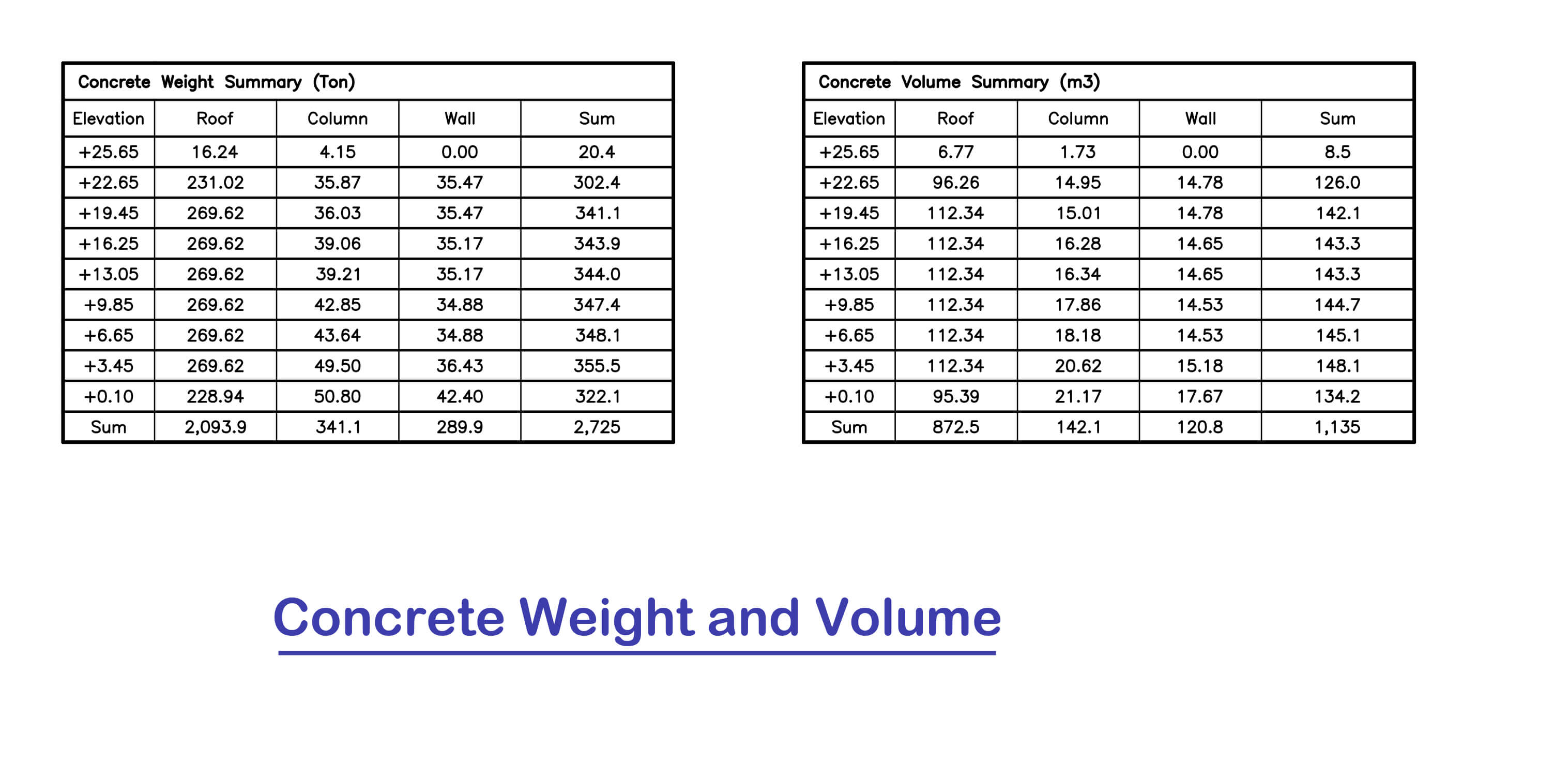

混凝土體積

SPIDER計算結構不同部分的混凝土體積。首先，在3D模型中按真實比例構建梁、柱、墻和樓板，包括平板和托梁。然后排除重疊的元素，最后分別計算每個樓層和構件類型的凈體積。

簡言之：

• 計算所有構件（例如，梁，柱，墻和樓板）的混凝土體積和重量
• 分別顯示每個樓層和構件類型的結果
