變形幾何

運行分析后可以顯示變形幾何。鼠標置于模型上會立即顯示數值。變形幾何可以顯示為彩色云圖或等值線圖。

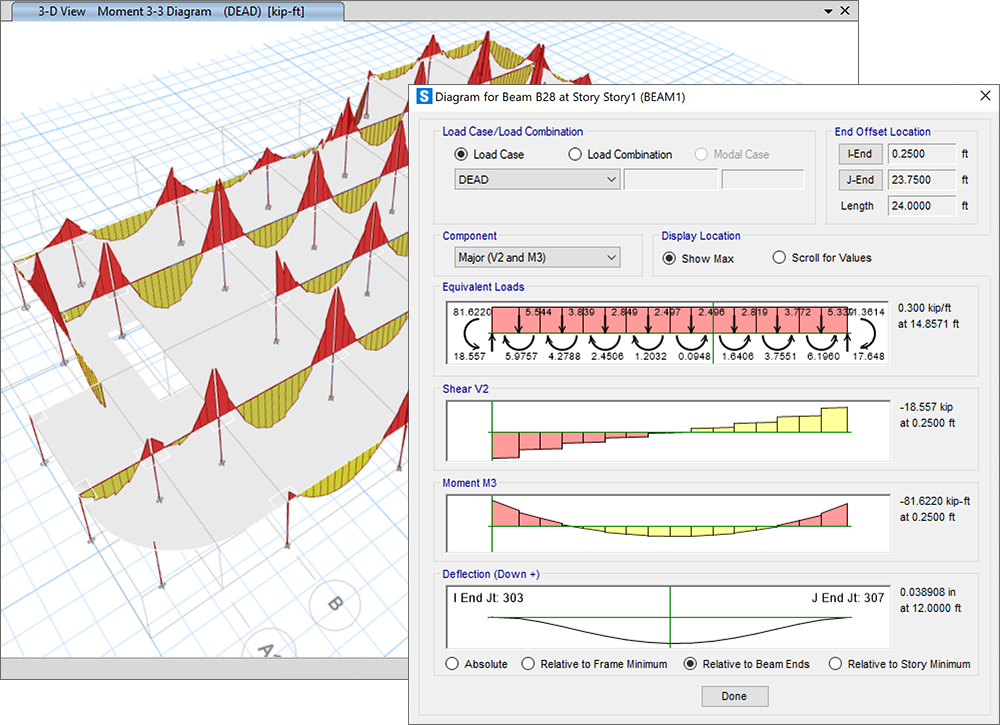

內力圖

在2D和3D視圖中顯示單一荷載工況或荷載組合下梁或板帶上的軸力、剪力、彎矩、扭矩和應力圖。最小值和最大值將自動顯示。可以顯示任意構件的內力圖。

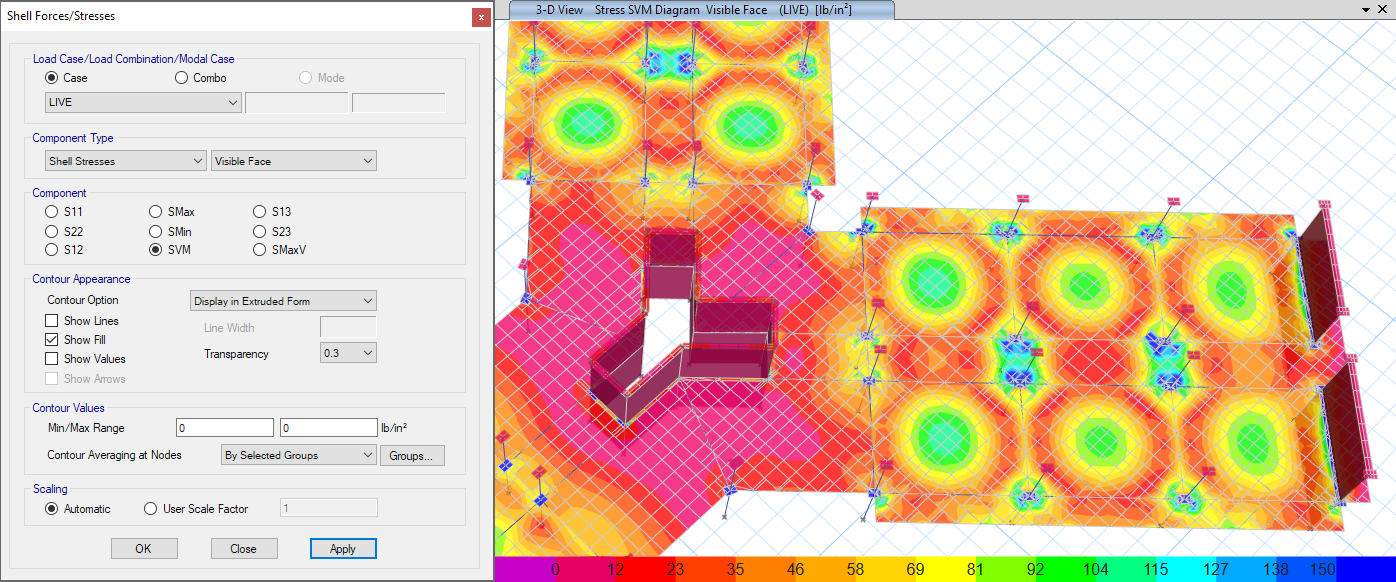

殼云圖

在2D或3D視圖中顯示特定荷載工況或荷載組合下殼單元的內力、彎矩、剪力和應力云圖。

殼云圖

殼云圖可以選擇帶箭頭的荷載流或者應力云圖的方式顯示。

支承反力

反力的響應類型包括點反力、墻反力或土壓力。

支座反力圖

以向量和數值的形式顯示不同荷載工況和荷載組合下選定的反力分量，或可以根據用戶定位的點以列表的形式顯示。

動畫與圖像捕捉

通過捕捉圖像為EMF、BMP、JPG、TIF、GIF或PNG格式文件并將它們包含在您的報告中，讓報告更美觀。SAFE中文版 還可以捕捉視頻動畫為AVI文件。

渲染視圖

可以基于SAFE中文版詳圖中的鋼筋布局在3D視圖中顯示和捕獲真實的模型視圖，包括鋼筋籠。

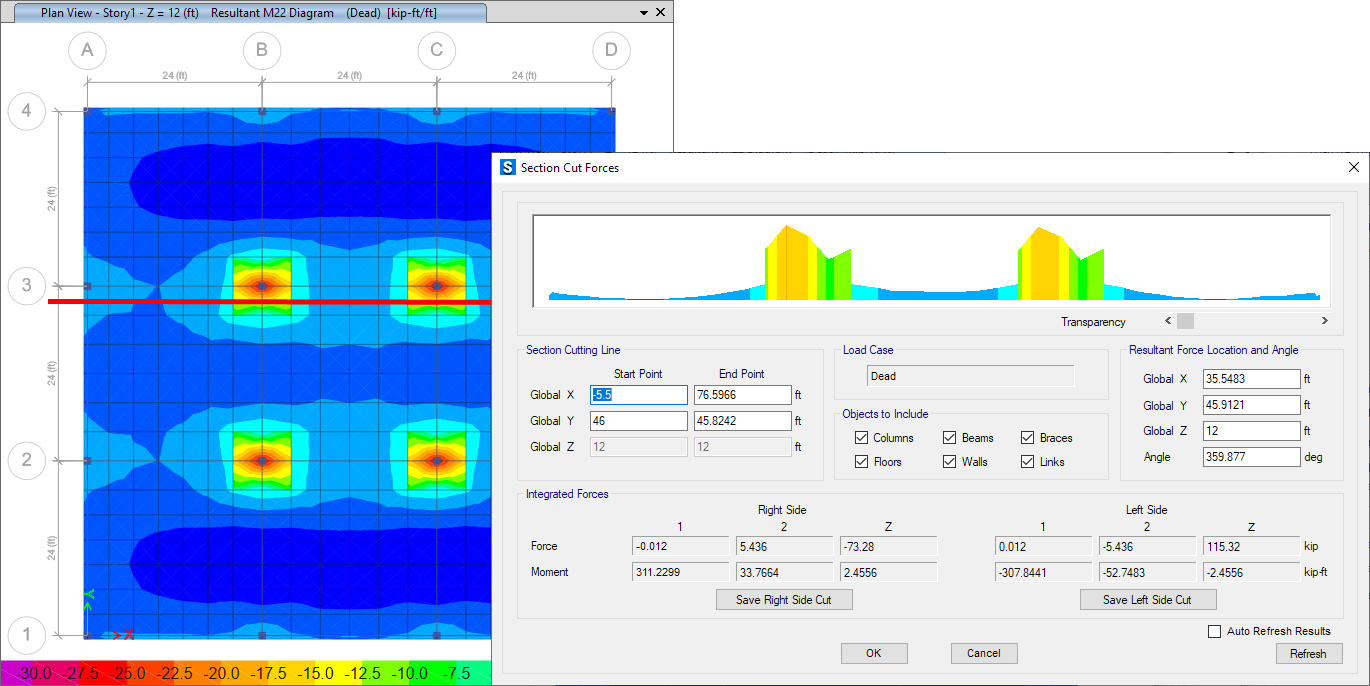

截面切割

可以以圖形方式繪制截面切割，快速顯示切割對象上的合力和合力矩。

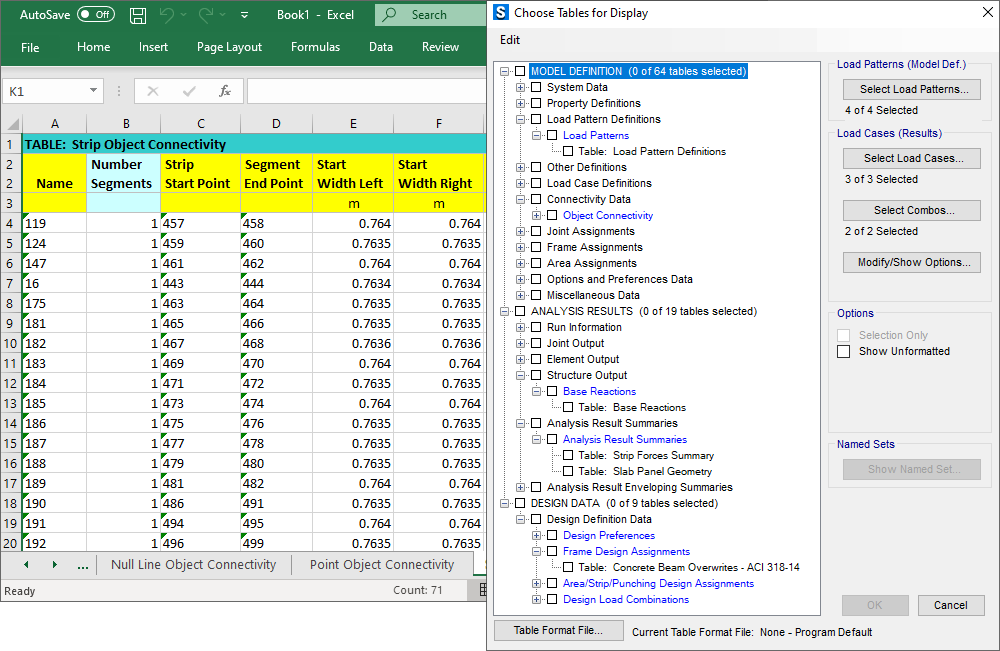

表格輸出

在SAFE中文版用戶界面中以表格格式查看包含所有輸入數據、分析結果和設計結果的數據庫表。 用戶可以對表格數據進行過濾、排序和查詢，并將數據打印或保存為Microsoft Access、Excel、HTML 或文本格式。
