PLAXIS VIP 用戶可免費升級到 CONNECT Edition V20 版本。下載PLAXIS 2D CONNECT Edition V20 并 聯系我們 獲取您的許可證。如果用戶升級到 CE 版本，則無法再使用舊的加密狗版本，且在開始使用 CE 版本之前，必須將加密鎖歸還至筑信達。如果用戶希望保留加密狗并使用較舊版本，則從用戶開始使用 CE V20 開始，將根據 QTL 系統向用戶收取超額使用費。
常見問題：升級到CE版本后，是否還能打開舊文件？
打開2019年2D版和2018年3D版的項目不對老版本的項目造成問題，它是否打開（版本差距越大，就越有可能無法直接工作）、是否需要重新保存或拒絕打開都可能是偶然的，我們不會針對太多的老版本進行測試，所以很難說。
對于3D，由于引入了參數幾何（3D AE→2016）和網格（2017→2018）的一些改進，大多數項目需要重新計算或重新劃分，因?yàn)?D AE之后的每個版本都需要重新計算或重新劃分。
但是，一旦使用connect版本保存，就再也不能使用舊版本打開它，除非您當時備份了原始項目，否則默認情況下，3D CE（和2018）將轉換為3D 2017和3D 2016項目的保存副本。
2D AE之前的文件（.p2d）仍然需要中間步驟，即使用plaxis 2d AE+轉換器保存為p2dx格式，并在繼續之前先重新計算。
如果用戶歸還了所有的加密狗，你就不可能再使用老版本的Plaxis了。無加密狗=無法訪問舊版本。
在多個加密狗上擁有多個許可證的用戶，可以為其舊項目保留1個加密狗和1個2D（和/或3D）。
|
|
隨著PLAXIS 2D connect edition v20和PLAXIS 3D connect edition v20的聯合發布，巖土工程分析進入了Bentley的連接數據環境（CDE）：一個開放的、集成的框架，以實現協作、改進決策、交付更好的項目成果和更好的性能。Bentley的開放式CDE支持協同數字工作流程，其中為一個目的獲取或創建的數據也可以被其他應用程序使用，從而節省時間，最小化返工，并在資產生命周期內提高數據質量。新的PLAXIS版本使用與Bentley Playbook中其他應用程序相同的許可系統。SES授權在所有Bentley應用程序中提供唯一的ID，無需加密鎖密鑰和手動許可證版本管理。此外，系統包含了訪問個人學習材料、路徑和歷史記錄、及時的產品相關新聞、自動產品更新和通知。
|
多段曲線放樣(loft polycurve)和曲面過渡（blend surface）
|
|
|
|
這兩個工具都可以用來為幾何對象提供平滑過渡。“曲面過渡”工具以“填充空隙”的方式將一組曲面連接在一起，生成一個連續曲面。“多段曲線放樣”工具將一組多段曲線擬合為一個曲面，例如將一系列二維空間上的剖面轉換為一致的三維幾何圖形。 |
|
|
隧道梁的定義
隧道經常使用橫向肋進行加固，現在，可以在3D隧道設計器中將其建模為特定間隔的曲線梁?jiǎn)卧？梢赃x擇添加橫向梁、板、實體襯砌、巖石錨桿和傘形拱，從而能夠模擬復雜的隧道加固系統。隧道梁作為隧道設計器的切片和順序模式中的一個自然組件，可以使您定義整個隧道施工工序。
|
|
|
|
|
|
|
NURBS 曲線
用戶可以使用NURBS曲線在三維空間中進行任意形狀的建模。NURBS曲線是由一系列連續點自動生成的。NURBS曲線和多段曲線可以組合使用生成幾乎任何幾何體。另外，NURBS曲線也可以指定為拉伸路徑，從而可以生成具有統一橫截面的弧形線性單元。例如，由多邊形或多段曲線定義的橫截面可以沿由NURBS曲線定義的軌跡拉伸。
|
|
沿線 / 剖面曲線
用戶可以在任意線剖面、線型結構單元、實體單元的中心線中創建剖面曲線圖，用來獲取各計算階段沿著線長的模型特性。例如，這允許你創建一個獨立的曲線圖來比較不同階段下地表沉降的變化。或者對比不同階段沿地下連續墻或隧道襯砌（板單元或?qū)嶓w單元模擬）長度上的彎矩值。
|
|
|
|
|
|
|
基于簇的地應力
地應力初始計算的計算類型現在允許直接指定各土層上的地應力情況。現在可以將不同的場應力特性指定給各土體單元或鉆孔土體，允許您按大小和方向獨立輸入每部分的初始應力狀態。基于簇的地應力補充了全球地應力，使地質模型更容易確定地應力。這使得可以很容易地模擬不均勻的深部狀況，例如在深部隧道或儲層地質力學中遇到的狀況。
|
|
|
動力與固結計算
通過采用新的、先進的計算類型“動力與固結計算”，用戶可以在PLAXIS 3d中模擬振動荷載作用下巖土體變形與瞬態滲流的耦合。這種計算類型也為地震過程中超靜孔隙水壓力積聚與消散的不確定性提供了一種改進的應力預測方案。
|
|
腳本化土工試驗
為了提供更簡單、更強大的腳本功能，PLAXIS 2d和3d的土工試驗?zāi)K現在有了自己的命令行界面，也可以從遠程腳本API調用。現在，您可以自動模擬實驗室測試，以適應材料模型的參數。快樂的腳本！
|
|
|
|
|
作為jupyter筆記本的腳本參考手冊
用戶可以通過這個新的腳本手冊在PLAXIS中輕松學習基于Python的遠程腳本。Jupyter筆記本中提供PLAXIS2D和3D中每個命令的示例腳本，這些示例可以在軟件中實時運行，以查看和了解發生了什么。您還可以編輯和重新運行示例并查看更改的效果，從而提供一種通過實踐來學習的好方法。
|
|
|
Staad.Pro耦合工具（技術預覽）
可以直接在PLAXIS 3D中使用的PLAXIS與Staad.Pro耦合工具搭建了結構工程師和巖土工程師間的橋梁。通過這個耦合工具，您可以從Staad中選擇荷載工況，將上部結構模型底部的荷載直接傳遞到PLAXIS 3d中的地下模型。在耦合過程中，PLAXIS中計算的位移以更新的彈簧剛度的形式發送到staad，之后staad重新計算結構模型中產生的位移和力。重復這個過程直到找到平衡。
此功能作為技術預覽提供。給我們你的反饋！
|
|
ISM交互性（技術預覽）
從Bentley集成結構建模（ISM）存儲庫中導入結構幾何圖形和屬性。ISM允許您在建模、分析、設計、繪圖和詳細設計軟件應用程序之間共享結構工程信息。使用無縫集成的3D應用程序和BIM平臺在整個團隊中執行設計評審，并隨時間同步更改。ISM促進了跨工程團隊和設計規程的互操作性，允許設計師選擇最適合特定項目的產品。使用基于ISM的工作流，您可以：
交換數據
同步修訂
跟蹤進度
比較備選方案
發布可交付成果
此功能作為技術預覽提供。給我們你的反饋！
|
|
發布日期：2019年5月21日
PLAXIS 2D 2019 新增場地響應分析工具和動力模塊中的乘子縮放及繪圖工具。除此之外，Output 可根據任意剖面生成曲線圖；巖石模擬中可采用鹽巖的用戶自定義土體模型，用戶還可以基于類組定義場應力。關于上述新功能的更多內容，詳見下文：
|
|
|
|
場地響應分析工具（Dynamics & VIP）
在【修改土層】對話框中新增【場地響應】菜單，用戶可直接打開動力【乘子】對話框?qū)牖蚨x地震波數據，也可以針對選擇的鉆孔在當前模型中自動定義一個場地響應分析。在場地響應模型中，PLAXIS 自動設置動力邊界條件，同時針對每一條地震波定義獨立的計算階段。計算完成后，PLAXIS 提取每一條地震波的計算結果并保存至工作目錄下的子文件夾中。此時，再次打開當前模型即可使用場地響應分析中保存的數據。
|
|
|

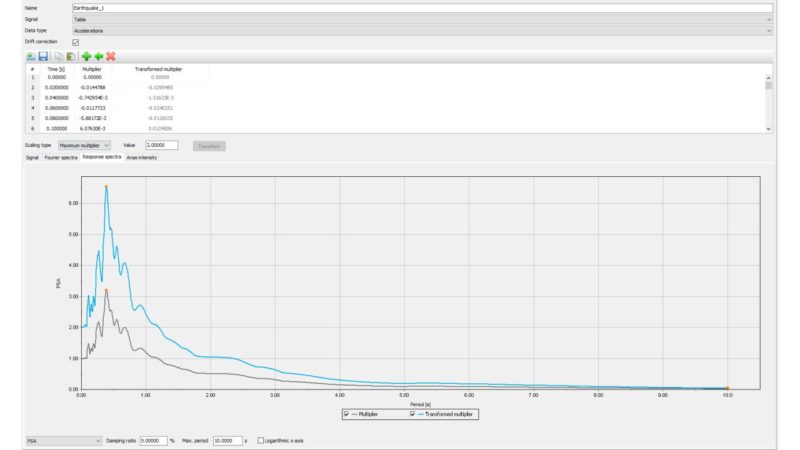

加速度的繪圖及縮放工具（Dynamics）
對于在動力【乘子 → 位移乘子】對話框中以表格形式輸入的加速度數據，用戶可對其整體縮放或基于最大乘子進行縮放，也可點擊【復制】按鈕快速?gòu)?fù)制任意縮放后的加速度數據。除此之外，用戶也可以在 Input 中分別觀察原始數據和縮放數據的傅里葉譜、響應譜以及地震強度曲線。
|
|
|
|
|
|
新的自定義本構模型

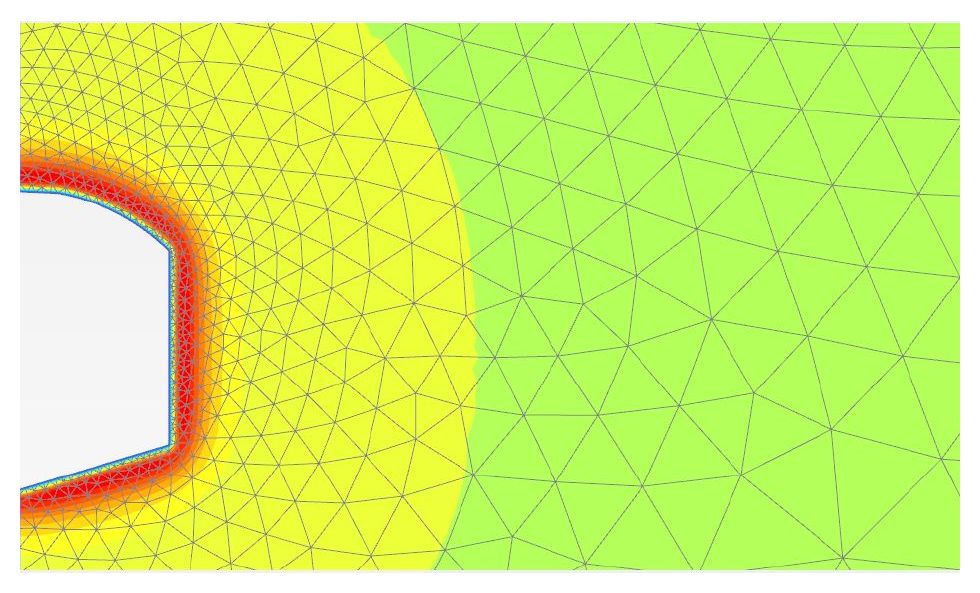

UDSM：N2PC-Salt（VIP）
為了模擬時變屬性或鹽巖，PLAXIS 引入基于諾頓的雙重蠕變模型 - N2PC 模型。該模型作為諾頓定律的改進版，既可以考慮時間相關的蠕變效應，也可以考慮溫度效應。雖然 N2PC 模型主要用于模擬鹽巖的蠕變，但對于其它具有類蠕變性能的巖石，該模型同樣適用。為了考慮材料的溫度相關性，用戶必須應用 PLAXIS 2D 中的溫度模塊。
N2PC 模型可廣泛用于土木工程和礦業石油工程，如：能源存儲、油氣開采的鉆井穩定性分析以及放射性廢物設施的設計等。
|
|
|
模型瀏覽器中的地層分組
針對土層的模擬方式，除常規的【修改土層】對話框之外，Input 模型瀏覽器中新增“地層（Stratigraphy）”菜單，用戶可據此修改土層厚度或頂部和底部的標高。
|
|
更直觀的尾礦庫模擬選項
對于固結計算和流固耦合計算，PLAXIS 引入新的變形控制參數 -- 新激活類組的完全排水假定。默認情況下，該選項始終處于勾選狀態。當用戶針對某一計算階段取消該選項時，即以實際的物理?xiàng)l件而非完全排水假定來處理新激活的類組。該選項有助于用戶更好地模擬尾礦庫。
|
|
|
在后處理中繪制任意的剖面曲線圖
用戶可通過任意的線剖面、結構單元或?qū)嶓w工具中的結構內力生成的中心線創建剖面曲線圖。利用該功能，用戶可針對多個計算階段創建同一曲線，用以對比地面標高處的沉降發展過程；也可以一次對比多個計算階段中沿地連墻或隧道襯砌（板單元或?qū)嶓w單元）的彎矩值。
|
|
|
|
|
基于類組定義場應力（VIP）
用戶可對土多邊形或鉆孔土層指定場應力，通過定義每個類組的幅值和方向獨立輸入原位應力。初始應力必須采用“場應力”初始計算類型，且后續應定義空步以期根據輸入數據生成應力場。基于場應力的類組作為全局場應力的補充，可以更容易對地質模型定義原位應力。
|
|
其它特性及增強功能：
- 以對稱方式自動添加巖石錨桿，簡化錨桿間距的輸入
- 添加運行 Jupyter notebooks 的選項
- 在腳本中添加 get_equivalent 命令，用于在某一特定模式或不同環境（如 Input 和 Output）中尋找重復的幾何對象。
- 添加 findstagedfeature 命令，用于獲取階段特征的父對象。
- 使用 Python 腳本獲取服務器的版本和名稱
- 土工試驗中新增旁壓試驗（僅適用于硬化土模型）（VIP）
- 利用 Kn/Ks 選項手動輸入界面剛度
- 在 Output 中顯示界面總流量
- 在 Output 中顯示液化（歷史）點
- 進一步增強 PSA 和相對位移圖的顯示
- PLAXIS 2D 2019 Output Viewer
|
立即下載 PLAXIS 2D 2019
|
第一時間獲悉更多CSI結構軟件或PLAXIS巖土軟件市場活動和技術培訓請：
|
| |
訂閱
公眾號：cisec68924600
|
| |
| |
| |
發布日期：2018年4月8日
|
在動力分析中考慮固結、PM4Sand 模型以及更新網格選項
新增“固結動力”計算類型，幫助用戶在動力分析中模擬流固耦合并考慮超孔壓的累積和
消散。除此之外，用戶還可以在動力分析中設置“更新網格”選項，用于考慮砂土液化過
程中可能出現的大位移效應。
引入新的自定義土體本構模型PM4Sand，用于模擬動荷載作用下的砂土性能，包括生成
孔壓、砂土液化及液化后的土體性能。該模型及上述固結和大位移選項為用戶在巖土抗震
工程中提供了最先進的計算工具。
|
|
利用FFT 將時域函數轉換為頻域函數
對于動力分析結果的輸出曲線，后處理程序可利用快速的傅里葉變換（FFT）將時域函數
轉換為頻域函數。在此基礎上，地震強度曲線可用于確定地震動的控制持續時間。對于函
數曲線上的極值，除直接在曲線上加以標識外，用戶也可以通過表格進行查看或輸出。
|
|
后處理程序支持荷載-位移曲線的繪制
根據后處理程序輸出的荷載數據，用戶可直接繪制作用在土體或結構上的荷載幅值曲線。
除上述GUI 操作外，該功能也可以通過命令行或腳本語言來實現。在此基礎上，用戶即
可輕松快捷地繪制荷載-位移曲線，用于判斷土體或結構的極限承載力。
|
|
|

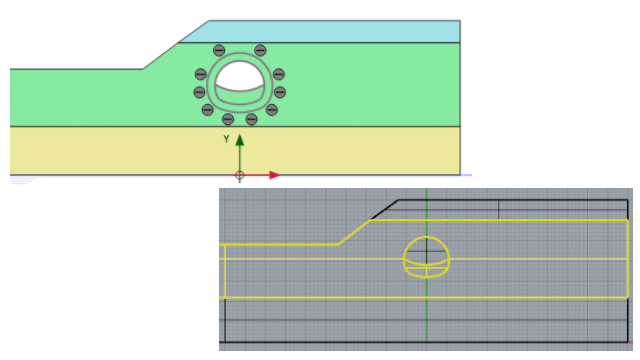

PLAXIS 模型導出為DXF 或STEP 文件（VIP）
利用GUI 操作或命令行，用戶可將前處理程序中創建的模型導出為DXF 或STEP 文件，
用于其它CAD 軟件或集成于BIM 模型。除此之外，用戶還可以導入STEP 格式的幾何模
型。
|
|
在鉆孔數據中直接定義前期上覆壓力
允許用戶在鉆孔的“前期固結”選項卡中直接定義前期上覆壓力（POP），同時提供“來
自材料”和“來自鉆孔”兩個選項。用戶可對同一鉆孔的不同土層分別指定頂部和底部的
前期上覆壓力，不同鉆孔間則通過插值確定POP 整體空間分布。
|
|
擴展的表格命令和GUI 選項
擴展的表格命令允許用戶查看或?qū)Ρ榷鄠€(gè)階段或一組對象的激活狀態、材料屬性或荷載數
值。除此之外，用戶還可以通過GUI 選擇并右擊對象顯示相關的表格數據。該功能幫助
用戶以更便捷的方式檢查模型的一致性和潛在的輸入錯誤。
|
|

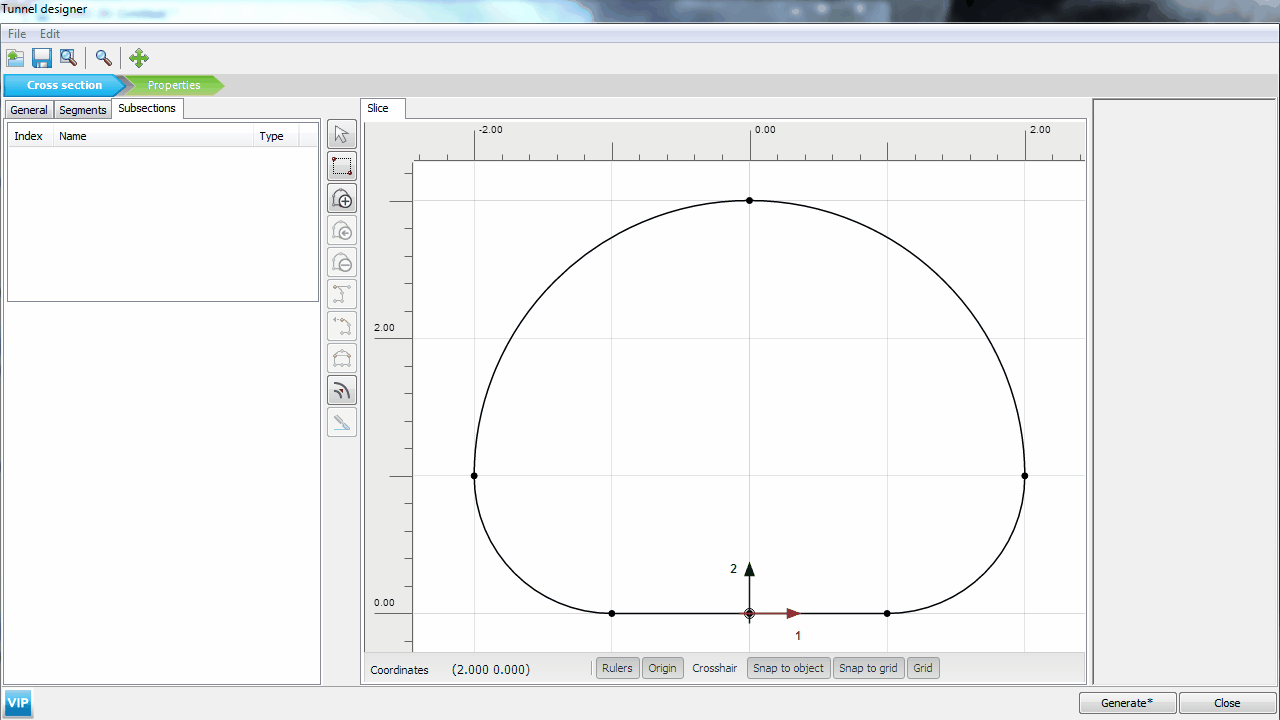

隧道設計器在新工具、幾何定義及檢查等方面的進一步強化（VIP）
用戶在隧道設計器中可以通過選擇點或點和線創建子分段（subsections），進而快速準
確地創建隧道斷面。除此之外，用戶還可以在選擇兩點后通過鼠標右鍵創建直線。上述新的選項均集成于豎向工具欄，供用戶快速使用。
通過長度、起始角、起止點位置以及新增的Δ1 和Δ2 等參數，用戶可以更加便捷地對分
段（segments）和子分段進行修改以便精確定位。對于用戶從CAD 導入的隧道斷面，
隧道設計器自動檢查并提示潛在的幾何錯誤，指導用戶修改和完善模型。
|
|
|
解除限制（Deconfinement）
在地下隧道的工程應用中，為了在2D 模型中考慮3D 效應，之前采用β 法和
ΣMstage＜1 來保持開挖后的不平衡荷載。在PLAXIS 2D 2018 中，用戶可對土體指定
更高級的“解除限制”屬性。在凍結土體時，用戶可以百分比的方式指定土體解除限制的
百分比（0～100%），進而獨立控制隧道不同部位的凍結程度或不平衡荷載。解除限制
既可在不同階段中保持不變，也可對同一個模型中的不同隧道單獨指定。默認情況下，凍
結土體的解除限制為100%，故非隧道開挖分析可以忽略該屬性。
|
|

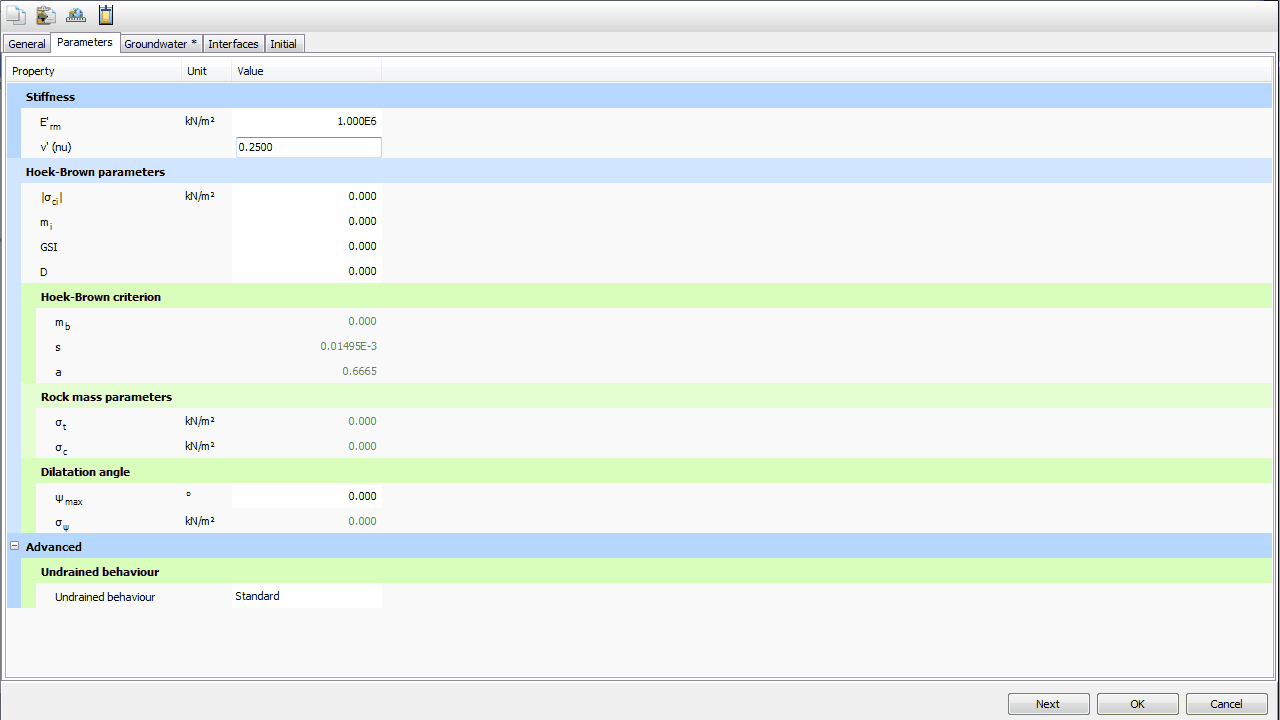

Hoek-Brown 參數向?qū)В╒IP）
借助Hoek-Brown 材料模型的參數控制面板，用戶可以進行交互式的參數取值，包括可
選的巖石類型、推薦的UCS 量級、可檢索的Mi 巖石數據庫等等。另外，“分析”選項
卡可基于給定參數自動繪制最大主應力和最小主應力的相關圖。
|
|
|
|
|

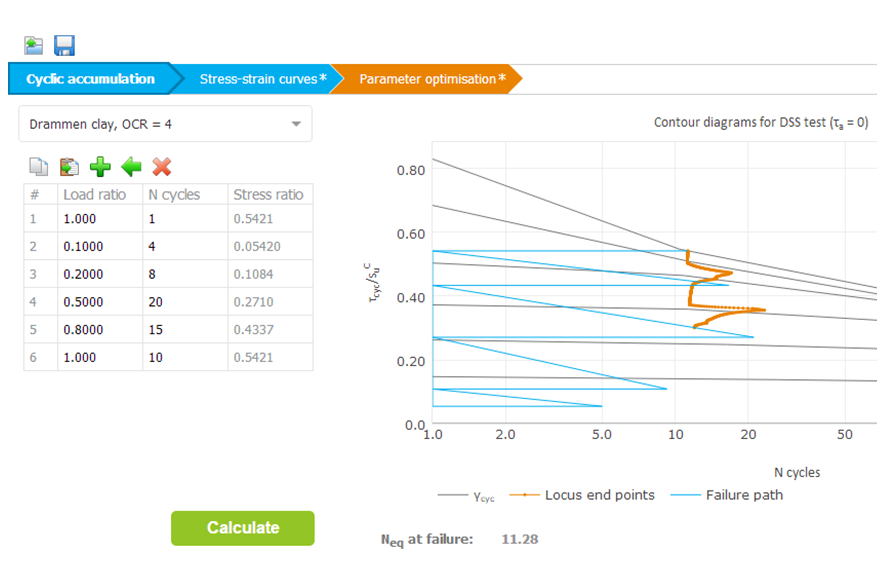

UDCAM-S 和循環累計及優化工具（VIP）
基于UDCAM（UnDrained Cyclic Accumulation Model）材料模型，PLAXIS 2D 2018
提供簡化的UDCAM-S 模型。借助循環累計及優化工具，用戶可將完全循環的荷載歷程
轉換為等價的循環次數。該功能可用于確定DSS 和三軸條件下的應力-應變曲線，輔助生
成UDCAM-S 模型的材料屬性，反映循環加載條件下退化的土體條件。
|
|
后處理中的縮放命令
利用后處理程序中新引進的縮放命令（Zoom），用戶可在命令行中輸入對象名稱并對其
局部放大。同理，用戶也可在命令行中輸入特定區域的左下角和右上角坐標，對整個區域
進行局部放大。在此基礎上，用戶即可通過編寫腳本控制模型或結果的顯示，進而自動導
出局部的縮放圖形。
|
|
三軸循環試驗（VIP）
新的三軸循環土工試驗可用于模擬循環加載條件下的三軸試驗，幫助用戶更便捷地確定土
體的動力屬性。借助三軸循環試驗，用戶可以準確評估土體的剪切模量G 和阻尼比或確
定砂土在不排水條件下發生液化的可能性。
|
|
混凝土模型（早期UDSM 噴射混凝土）（VIP）
早期的UDSM 噴射混凝土模型現集成于PLAXIS 2D 2018 標準材料庫并重命名為混凝土
模型（Concrete），該模型允許用戶考慮時間相關的剛度和強度屬性、拉壓條件下的應
變硬化或軟化以及徐變和收縮效應。混凝土模型的多數輸入?yún)?shù)可通過標準的單軸拉壓試
驗獲取。除噴射混凝土外，該模型也可用于模擬土體加固，如噴射注漿柱。
|
|
其它特性及增強功能：
- UBC3D-PLM 模型集成于 PLAXIS 2D 2018 標準材料庫（VIP）
- 參數優化支持用戶自定義的土體模型
- 對板或土工格柵定義及修改平面或隧道收縮
- 編寫腳本用于在已選對象中添加或移除對象
- 在后處理程序中顯著增強生成曲線的相關功能
- 在后處理程序中生成曲線的節點或應力點數量無上限（VIP）
- 在后處理程序中對荷載箭頭、水荷載等單獨設置縮放選項
- 在后處理程序中根據模型瀏覽器中設置的顯示對象生成剖面圖（Cross-section）
- PLAXIS 2D 2018 Viewer
|
發布日期：2017年4月7日
|
界面的橫向和縱向滲透性
在材料屬性定義窗口的界面頁面中，可選擇透水、不透水和半透水選項來定義界面單元的橫向和縱向滲透性。后處理程序中增加了查看地下水沿界面橫向和縱向滲流的選項。
|
|
|
非線性土工格柵：彈塑性（N-ε）&粘彈性（時間相關）
土工格柵新增了兩種行為類型，即彈塑性（N-ε）&粘彈性（時間相關）。彈塑性行為可以定義N-ε表。粘彈性行為可以考慮蠕變。
|
|
全64位版本及性能提升
PLAXIS 2D 2017是全64位版本，該版本處理復雜項目的計算效率更高。
|
|
|
|
數值屬性的乘法命令（VIP）
乘法命令的用途，舉例來講，可以用一個大于或小于1的系數乘以一組具有不同分量大小的荷載。該命令可在不同（前處理）模式中對多種對象進行操作，尤其是在分步施工模式中，可以很方便的進行一系列荷載條件、溫度條件或初始條件的對比分析。
|
Python集成到專家菜單（VIP）
將Python菜單集成到專家菜單中，在使用遠程腳本時更加友好和方便。用戶可以直接從PLAXIS中啟動Python解譯器，Python編輯器和Python命令提示器，使用腳本語言進行建模。腳本標記選項可直接從PALXIS中運行腳本。集成也意味著可以添加需要的函數庫，其中PyQtGraph數據包就是一個非常方便的用于Python高級繪圖的函數庫。
|
|
命令行增強
PLAXIS 2D 2017增強了命令行功能，可以在命令行窗口右鍵單擊并選擇彈出選項，將命令行窗口從程序主界面中分離出來。除此之外，還添加一些功能例如復制所有成功的命令或成功的響應。
|
其他特性：
- 嵌固式排梁?jiǎn)卧砑幼{體行為
- 網格菜單專家設置中直接輸入單元尺寸
- 計算定義了時間時在輸出圖標題中顯示計算時間
- 導入的CPT鉆孔數據基于Robertson插值生成土層（VIP）
- 設計方法中可以使用霍克布朗本構模型（VIP）
- 鼠標單擊多選相同類型的重疊對象
- 輸出程序中模型瀏覽器中基于材料名稱按照類組分類
- 橫截面中等效力箭頭可以隱藏
- 土工試驗反分析設置可以保存
- PLAXIS 2D 2017結果查看器
|
