CiSDesignCenter 新增及改進功能

• 國標模塊升級
  • 新增性能化設計功能，支持《高層建筑混凝土結構技術規程 JCJ3-2010》（簡稱混凝土高規）和《建筑結構抗震性能化設計標準TCECA20024-2022》（簡稱勘協團體標準）兩本規范的構件承載力驗算。

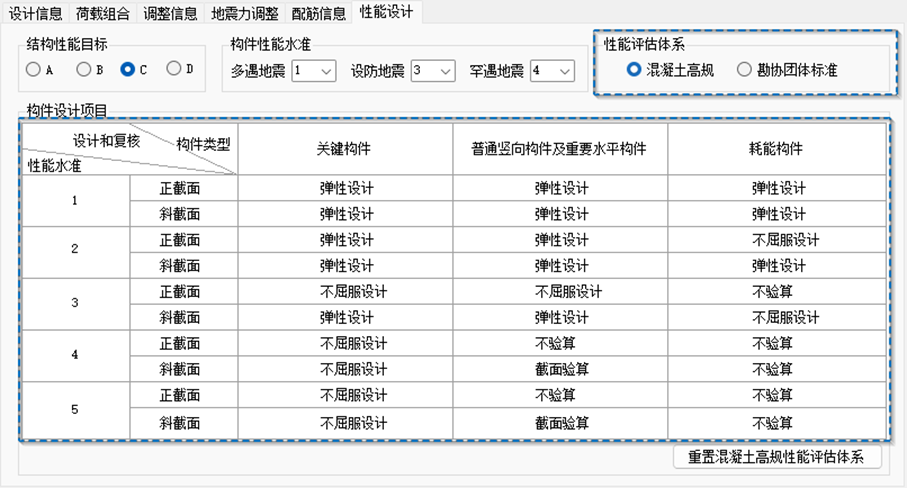

  《混凝土高規》性能化設計內容

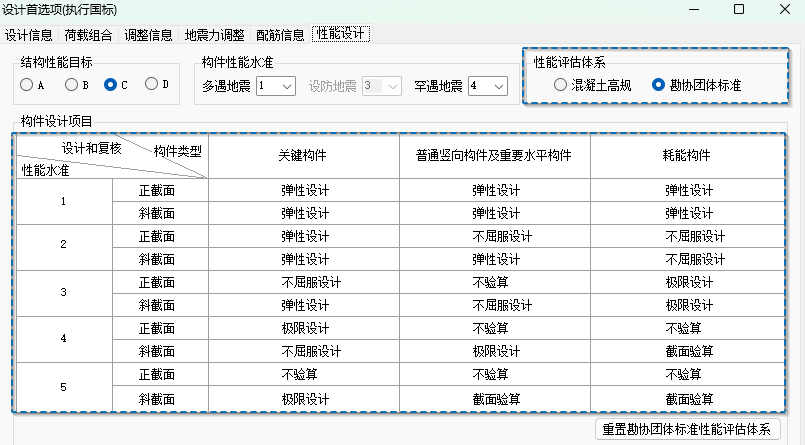

  《勘協團體標準》性能化設計內容
• 廣標模塊適配
  根據廣東省標準《建筑工程混凝土結構設計標準 DB44/T 2696-2025》更新，主要調整包括：
  • 剪力墻軸壓比限值提高0.05；
  • 調整地震力折減系數c；
  • 更新最小地震剪力系數。
• 設計細節體驗優化
  • 全面更新構件設計細節計算書，頁面布局更直觀、簡潔，便于結果復核。

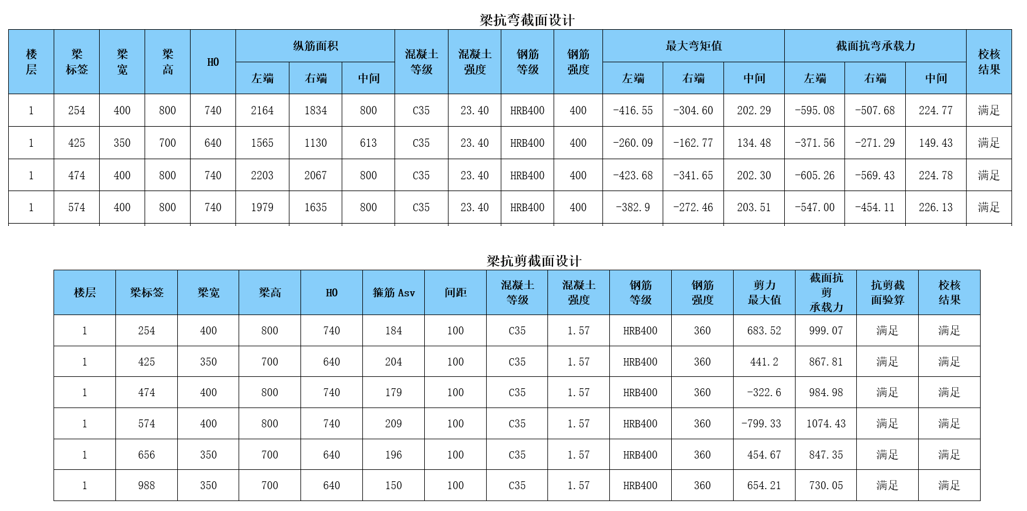

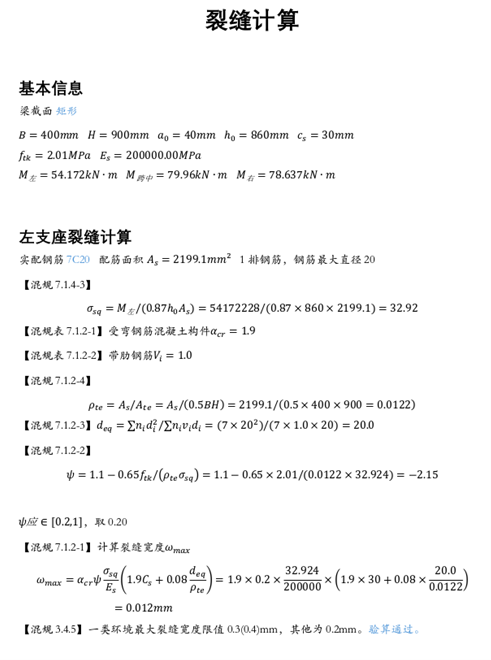

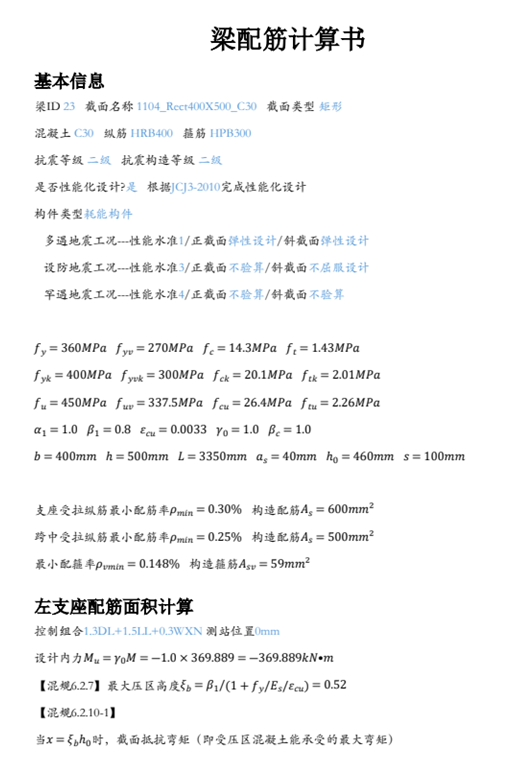

  構件設計細節示例
• 新增說明文檔
  • 新增【計算報告】說明文檔，可通過菜單欄【文件>幫助>計算書說明文檔】直接訪問查閱。

• 增加針對ETABS V22.4的支持。

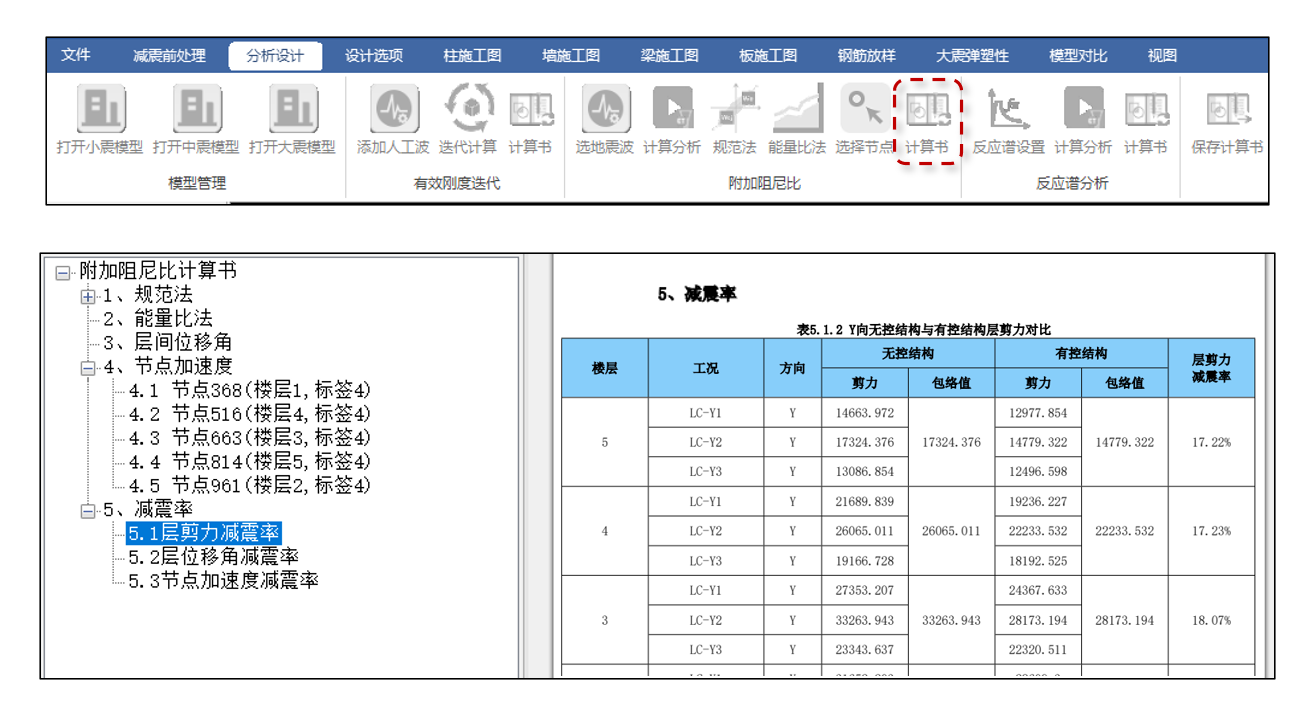

• 減震報告中增加減震率計算。

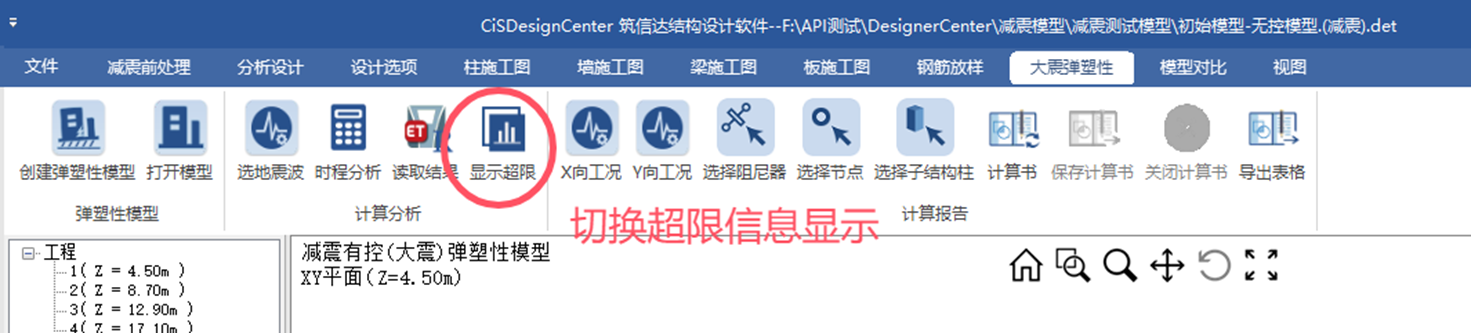

• 隔震模塊和減震模塊增加“顯示超限信息”選項，便于用戶查找超限構件并進行修改。

• 隔震模塊優化隔震支座編號規則，布置支座后，自動按照從左到右、從下到上的規則編號。

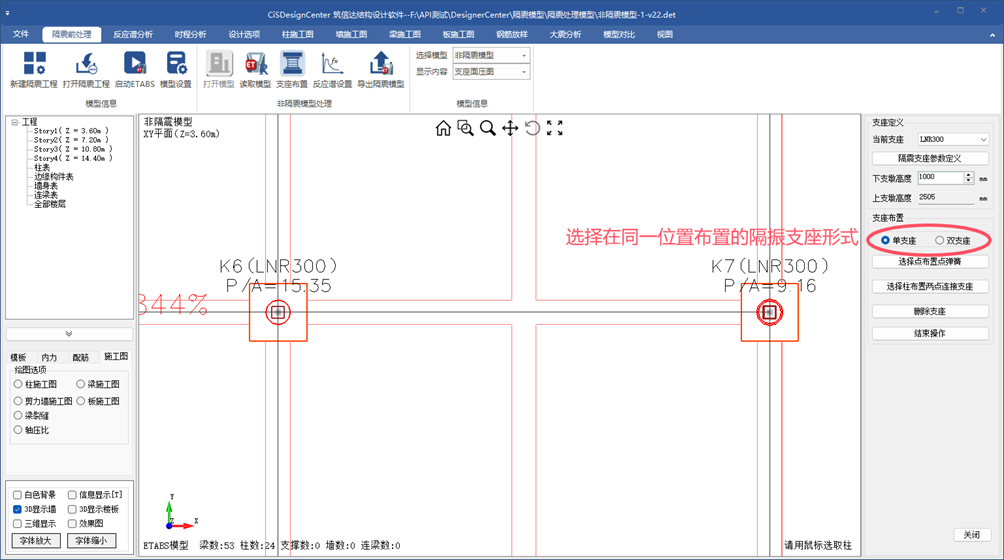

• 隔震模塊增加同一支墩下，布置兩個隔震支座選項。

• 選波模塊中允許用戶建立自定義波庫，用戶導入的地震波庫將保存在軟件安裝目錄下，打開其它項目時可以繼續使用。
• 增加圖形顯示指標結果的內容。

• 增加指標結果導出至excel的功能。
• 增加定義消能部件時，實時從ETABS中更新連接部件截面的功能。
• 節點加速度輸出時增加樓層號。
• 軟件bug修復：
  • 修復讀取YJK新版本文件報錯問題
  • 修復讀取PKPM新版本文件報錯問題
  • 修復讀取ETABS模型存在點彈簧時報錯問題
  • 修復隔震模型修改地震影響系數后不起作用問題
  • 修復彈塑性模型轉換時對組合梁（型鋼混凝土梁、鋼管混凝土梁等）配筋和鉸類型有誤的問題，新版組合梁轉換為SD截面、并布置纖維鉸
  • 優化彈塑性模型轉換時帶端柱剪力墻的配筋寫入，新版邊緣構件配筋均配置在端柱內，墻肢采用均勻配筋

• 更新視圖顯示平臺，支持更大的數據顯示和更流暢的使用體驗，同時添加如下操作功能：

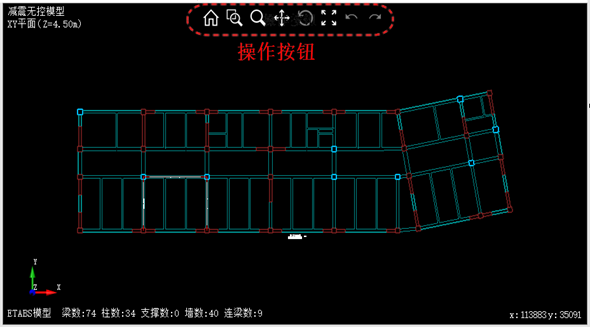

  • 視圖上添加操作按鈕，對應操作依次為恢復默認視圖、框選放大視圖、放大視圖、移動視圖、旋轉視圖、全圖顯示、撤銷和重做操作。

  • 默認通過鼠標右鍵旋轉，通過鼠標中鍵移動，通過鼠標左鍵選擇。

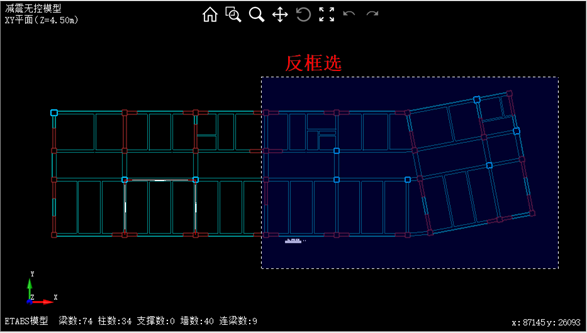

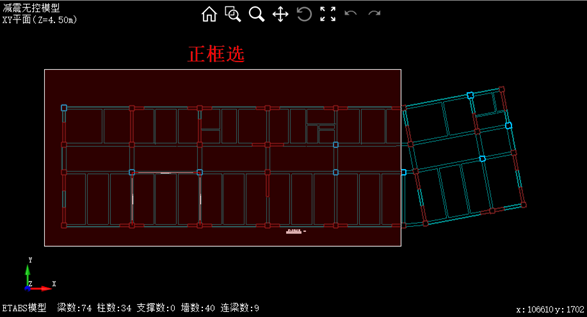

  • 優化選擇操作，默認為單選模式，按住鼠標左鍵后拖動則自動切換為框選模式，支持正向框選和反向框選

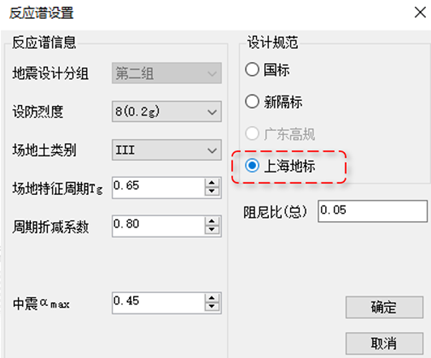

• 新增上海地標DG/TJ 08-9-2023反應譜曲線。

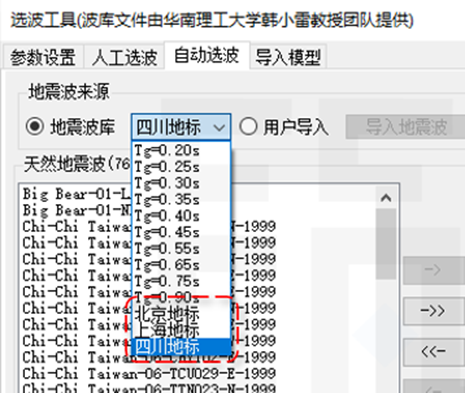

• 波庫中新增地方標準要求的地震波，包括上海地標DG/TJ 08-9-2023、北京地標DB11/2075-2022、四川省建筑隔震減震工程設計標準（報批稿）。

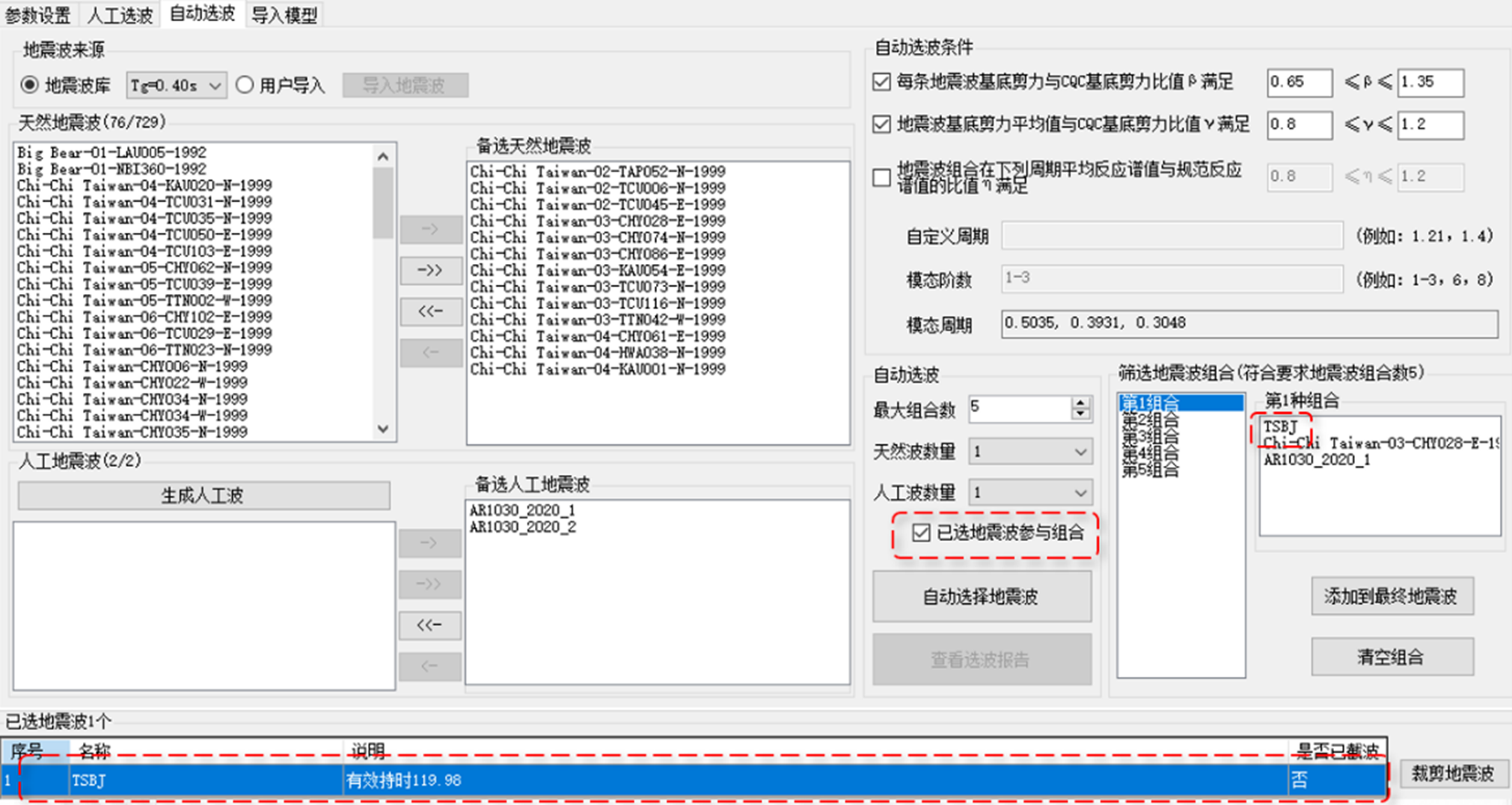

• 可基于已選地震波完成組合選波。以北京地標為例，基于已選的1條波，程序補充選擇1條天然波和1條人工波，得到3條波的組合。

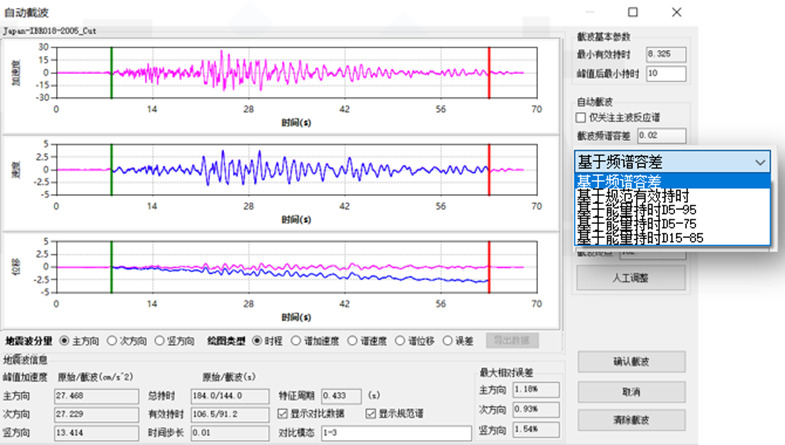

• 新增多種裁波方式，包括基于規范有效持時裁波、基于能量持時裁波，保留能量范圍可選5%-95%、5%-75%、15%-85%。

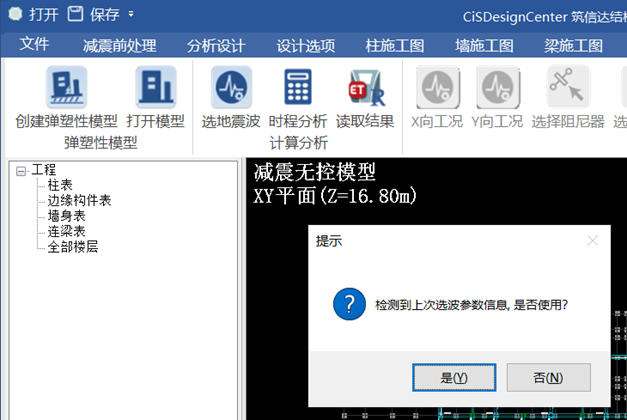

• 可分別基于小、中、大震模型周期重新選波，也可以繼承上一次選取的地震波（如大震繼承中震的地震波）。

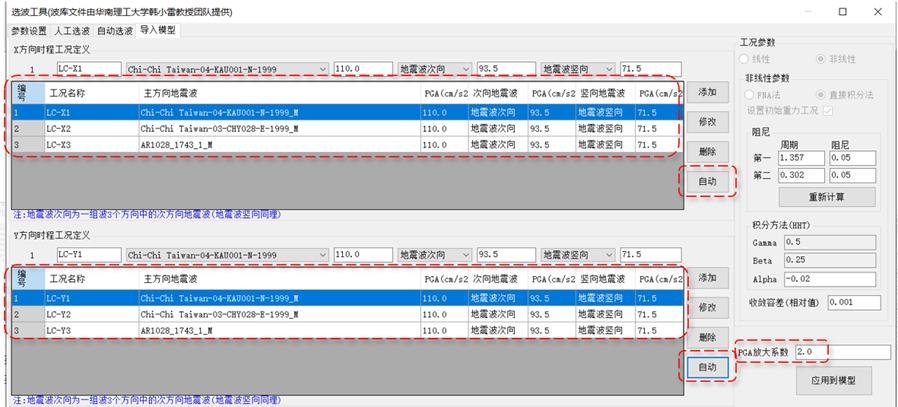

• 選波工具中新增“自動”定義時程工況的功能。用戶選好地震波后，僅需點擊“自動”按鈕，程序自動定義相應的時程工況，地震波峰值將調整為1，PGA基于當前模型地震級別自動設置。對于大震彈（塑）性模型，默認設置三向地震作用，三向比例系數為1：0.85：0.65；對于其他模型，默認設置單向地震作用。

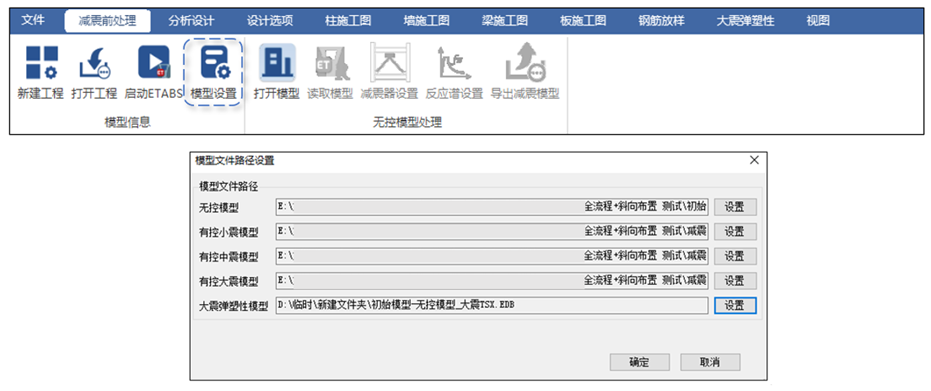

• 新增模型設置功能。用戶可靈活設置減震工程關聯的模型路徑。

• 消能器參數定義增強。定義消能器時可設置位移限值，并在減震報告中驗算消能器變形；定義的消能器參數可以導出/導入，用于多個減震工程。

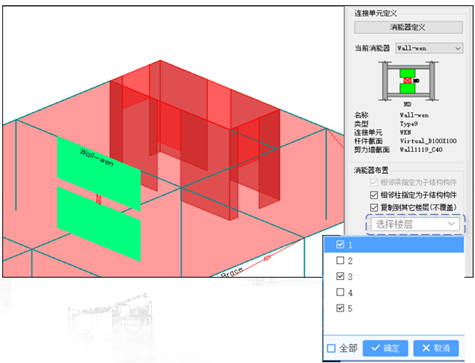

• 布置消能器時支持自定義樓層復制。

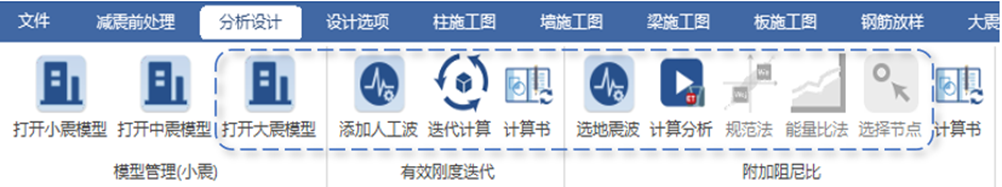

• 新增大震有控模型的管理，包括時程迭代大震下消能器的有效剛度，基于大震周期選波，計算大震下消能器提供的附加阻尼比。

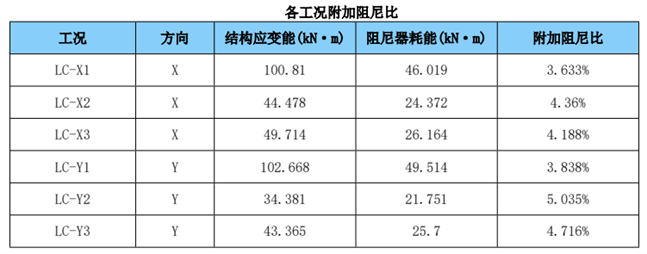

• 基于規范法、能量比法計算消能器提供的附加阻尼比報告中新增附加阻尼比匯總表。

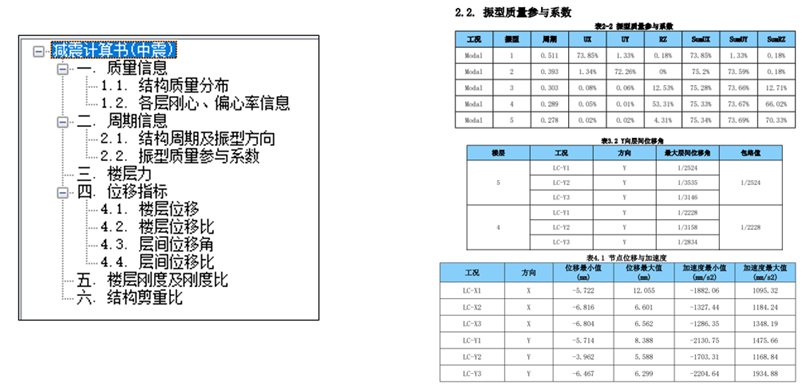

• 新增小、中、大震有控模型指標報告。

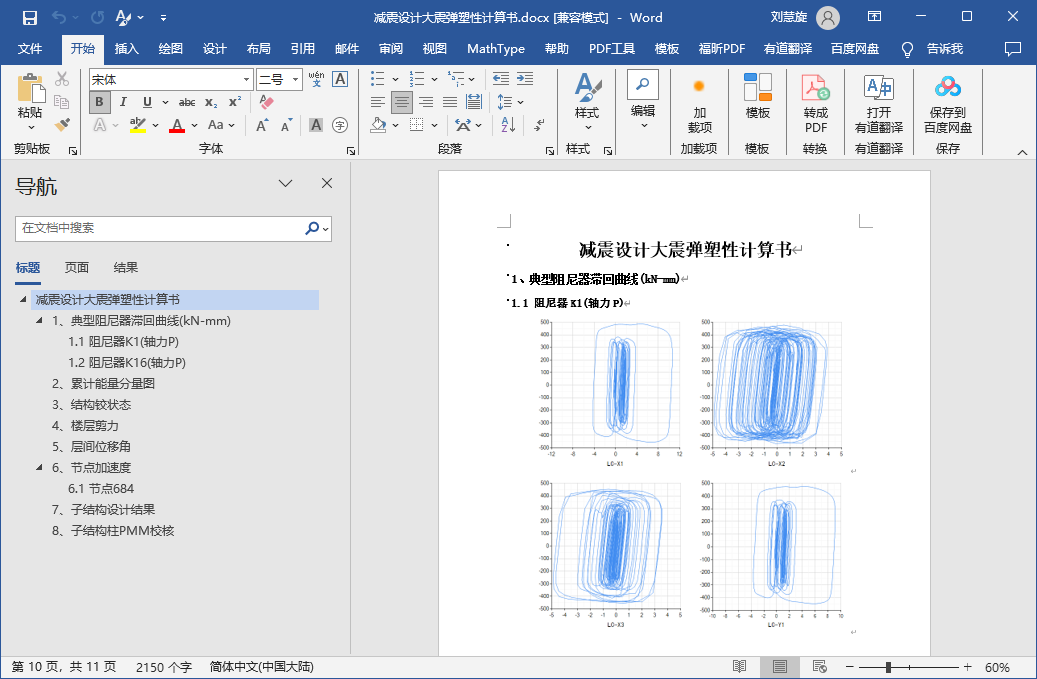

• 豐富了大震彈塑性報告內容。

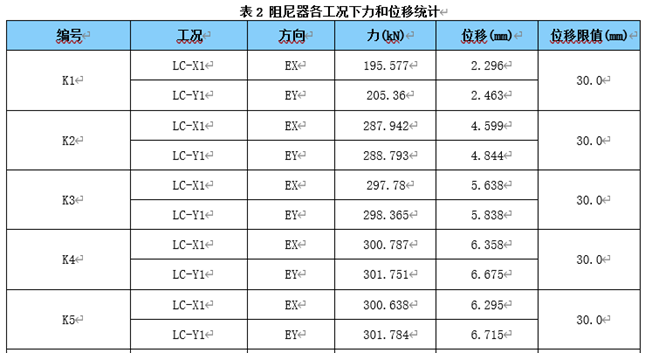

新增消能器出力與位移統計表格

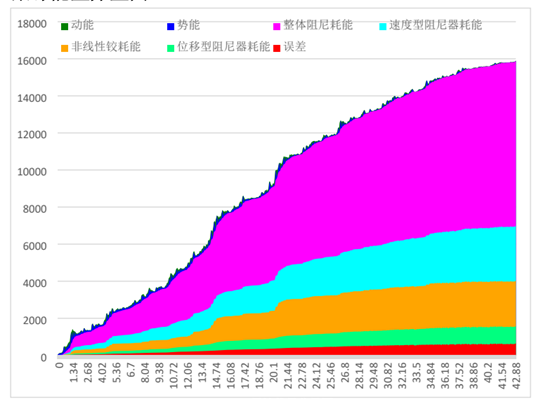

能量圖中區分非線性鉸和位移型阻尼器耗能

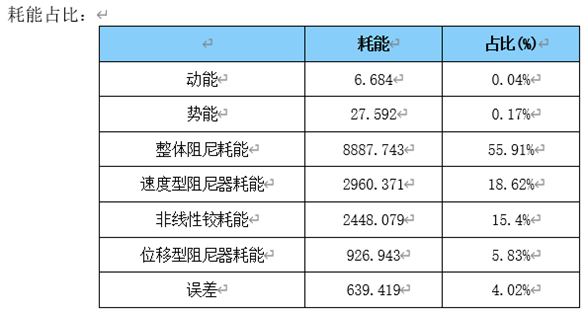

新增耗能占比統計

• 新增減震模塊

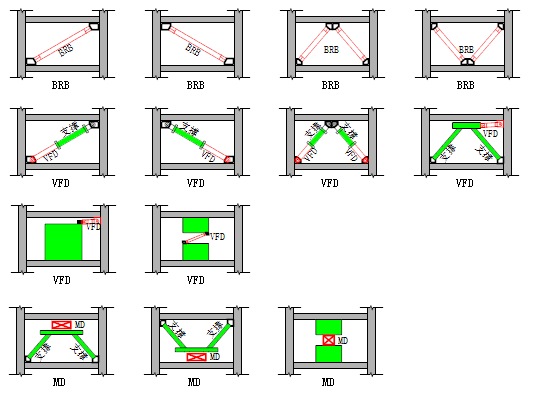

  • 參數化布置消能器

  • 可通過時程分析迭代分別確定位移型阻尼器的中震有效剛度和小震有效剛度，為后續分析提供可靠的等效剛度值

  • 基于規范法、能量比法計算消能器提供的附加阻尼比，輸出減震計算報告

  • 兼顧北京地方標準《建筑工程減隔震技術規程》DB11/2075-2022、云南地方標準《建筑消能減震應用技術規程》DBJ 53/T-125-2012、《基于保持建筑正常使用功能的抗震技術導則》RISN-TG046-2023等多本規范，完成中、小震下主體結構和子結構的包絡設計

  • 基于包絡設計結果生成大震彈塑性模型，完成子結構校核，并輸出減震報告。

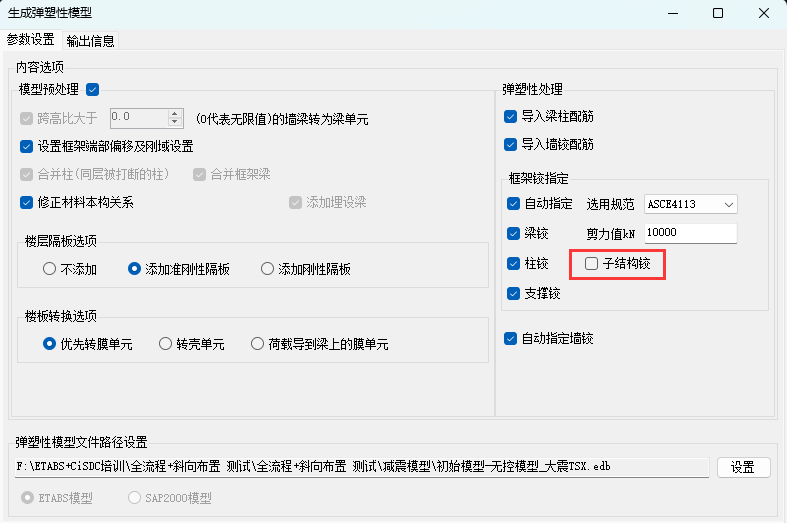

  可設置子結構是否布鉸

  子結構校核

  減震報告

• 隔震模塊
  • 新增摩擦擺和滑板支座，新版可自動完成該類支座的定義、布置、等效線性化等內容
  • 讀取模型時自動完成墻梁標簽的標記，完善構件設計流程
  • 優化支座顯示，以顏色區分支座類型
  • 支座面壓超限時將高亮顯示
  • 根據《通規》，風荷載驗算時分項系數調整為1.5
  • 轉大震彈性模型時補充定義前置重力工況
• 選波功能
  • 新增平均譜的顯示，同窗口輸出平均譜與規范譜的譜值對比；
  • 導出地震波譜數據時將同步導出規范譜數據
  • 支持導出多個阻尼比下的地震波譜和規范譜
  • 人工選波時，可自定義周期點，然后對比指定周期點的譜值
  • 優化自動選波算法，可考慮各個模態下的不同阻尼比
• 國標模塊
  • 優化det文件與ETABS中文版模型的管理。det文件中之前保存的是ETABS中文版模型的絕對路徑，新版調整為相對路徑，將det文件與ETABS中文版模型保存在一個文件夾中，整個文件夾可以調整至任意位置，不影響模型讀取
  • 更新特殊構件地震內力調整系數
  • 優化DC基于ETABS中文版自定義組合設計構件的功能。之前程序只支持對DC默認組合考慮地震內力調整，新版支持讀取ETABS中文版自定義荷載組合后，對其考慮0.2V0、剪重比、強柱弱粱、強剪弱彎等內力調整
  • 報告書中新增鋼材構件的統計
• Bug修復
  • 修復讀取YJK模型后無法正確顯示“讀入配筋”的問題，該問題不影響施工圖繪制和彈塑性模型轉換
  • 修復美標設計配筋結果讀取有誤的問題
  • 修復用戶導入地震波無法顯示的問題
  • 修復構件設計時，特殊構件地震內力調整系數有誤的問題
  • 修復讀取ETABS中文版 V19及之前版本時國標/廣標計算書中缺少風、地震位移結果的問題
  • 修復在DC中布置層間隔震支座時上支墩高度顯示有誤的問題，該問題不影響支座實際布置效果
  • 修復隔震支座庫中型號過多時無法完全讀入DC的問題
  • 修復無法讀取YJK v5.3.0結果文件的問題
  • 修復部分特殊模型在模型轉換時遇到的問題

• 選波工具
  • 開放反應譜規范選擇選項，可以選擇使用國標、廣標或者新隔標進行選波
  • 調整截波功能，截波時考慮峰值持時的限值
  • 調整國標模塊彈塑性選波和工具中選波的參數可以共用
  • 添加工況時開放線性模態、FNA、直接積分等工況參數
  • 添加工況支持SAP2000中文版軟件
• 轉彈塑性模型
  • 修復添加埋設梁時替換了連梁的框架截面問題
  • 修復墻鉸數據不合理導致生成的e2k無法導入ETABS中文版的問題
  • 修改減震模型中阻尼器位置墻被當成連梁處理的問題
  • 框架塑性鉸根據截面類型和材料判斷是否能加塑性鉸并給出提示信息
  • 解決組合截面未轉成SD的問題
  • 解決部分桿件沒有加鉸和轉配筋的問題
  • 修復模型中框架梁判斷錯誤的問題（墻中間存在節點情況）
• 隔震處理問題修復
  • 解決只有點彈簧時CQC迭代提示沒有找到非線性支座的問題
  • 解決創建隔震模型時質量源定義不對問題
  • 解決大震模型中時程工況的支座面壓計算不對的問題
• 模型轉換
  • 解決SAP2000中文版中存在多種坐標系時節點坐標讀取錯誤的問題
  • 解決截面名稱通過e2k和通過API兩種方式處理結果不一致的問題

• 國標補充功能
  • 國標抗震設計采用多模型方法，根據用戶設置分別處理指標模型、抗風模型和抗震模型
  • 界面菜單整理，與廣東高規菜單保持一致
  • 優化數據提取流程，避免重復從ETABS中文版中讀取計算結果
  • 增加了樓層力調整功能，用戶可通過此功能查看各層地震力調整系數、雙抗側力調整系數、薄弱層地震力調整系數和剪重比調整系數，并可手動調整各個系數
  • 優化了設計首選項與設計覆蓋項的菜單界面，增加了抗震構造等級、構件內力調整系數等選項設置
  • 改進了構件設計組合，靜力組合與抗震組合分別取自抗風模型與抗震模型，增加了樓層活荷載折減系數選項
  • 改進梁端負彎矩調幅功能，用戶目前可通過覆蓋項設置對部分構特殊指定梁端負彎矩調幅系數

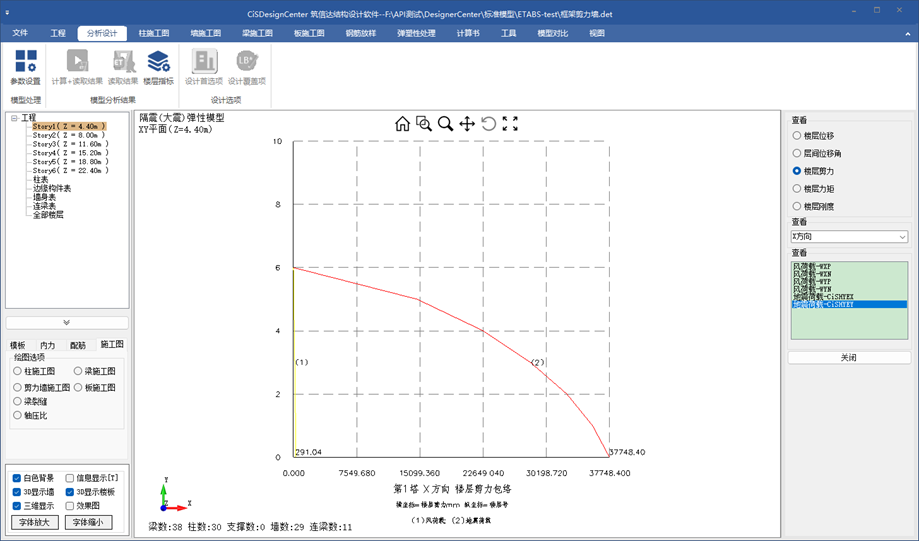

  • 增加梁彎矩包絡圖顯示功能
  • 增加梁內力顯示時的模型選擇功能
  • 優化了梁柱施工圖選筋功能，增加了鋼筋面積調整系數設置，增加了指定最小配筋率的功能
  • 增加了地基梁施工圖繪制功能
• 減震相關功能

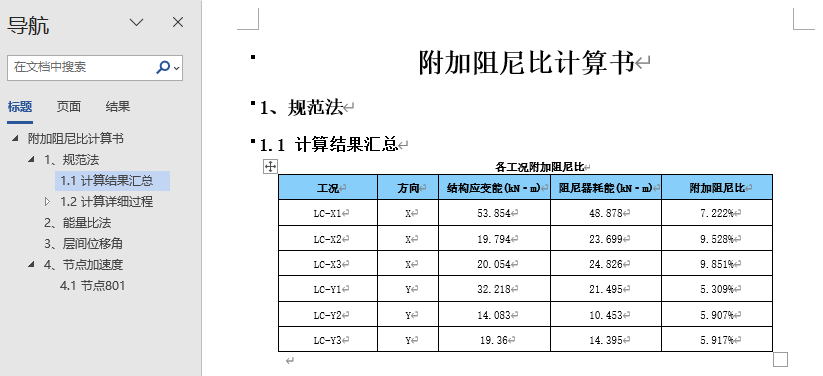

  • 新增了減震結構附加阻尼比計算功能，可實現規范法、能量比法以及類比法三種方式，用戶可在國標模塊的工具菜單中，使用此功能
• 模型轉換
  • 優化樓層較多時轉換慢的問題
  • 修復導入SAP2000中文版模型樓層劃分錯誤的問題
  • 修復YJK墻開洞數據處理不正確的問題
  • 修復讀取ETABS中文版模型后隔震層連接單元的樓層錯誤問題
• 隔震相關功能
  • 用戶使用隨機模擬法時，新增提取任意構件的平均內力以及連接單元的變形功能
  • 選波工具：新增查看地震波的偽加速度譜和偽速度譜，以及查看多個阻尼比下的反應譜功能；新增查看多條地震波平均反應譜功能；新增數據導出功能

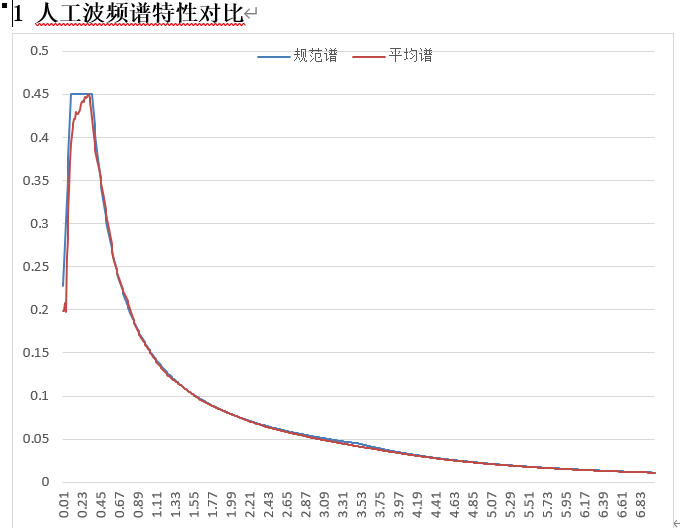

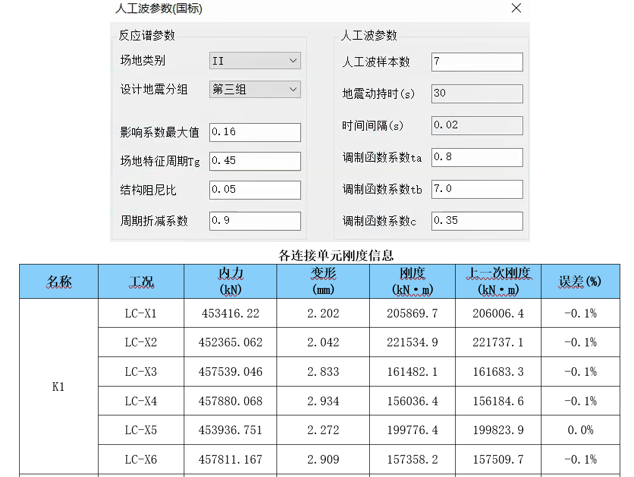

  • 優化了人工波的生成，使其具有足夠的有效持時，并且與反應譜的匹配程度更高

• 新增功能
  • 選波模塊增加地震波裁剪功能

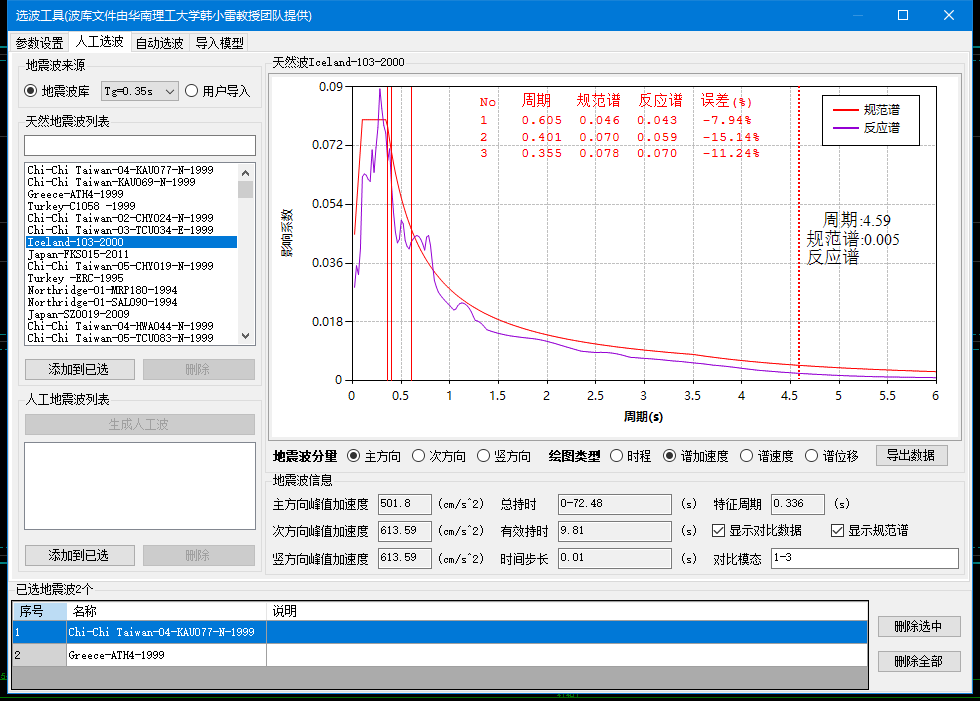

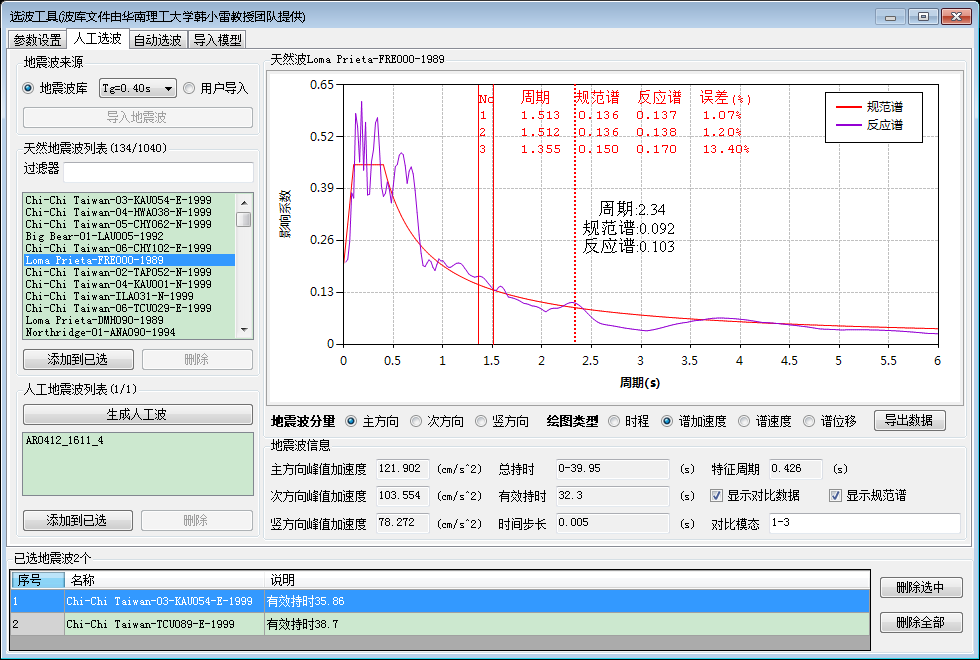

  圖1 可視化選波功能

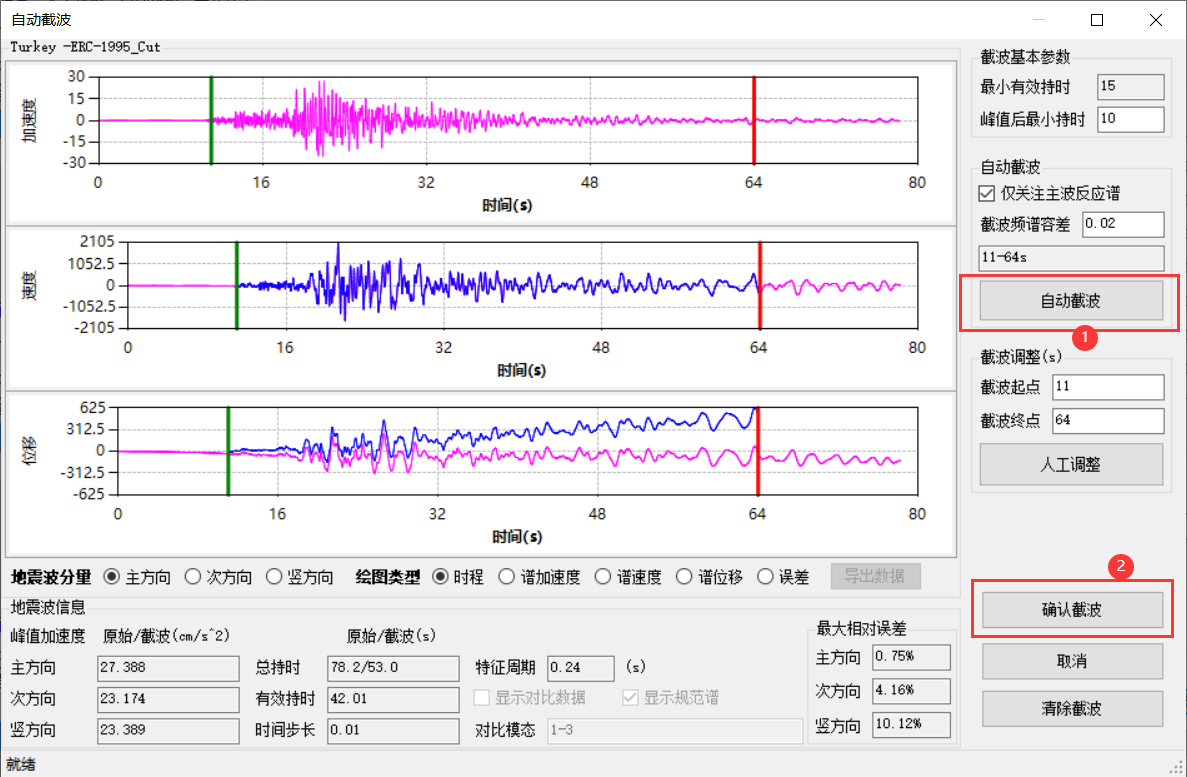

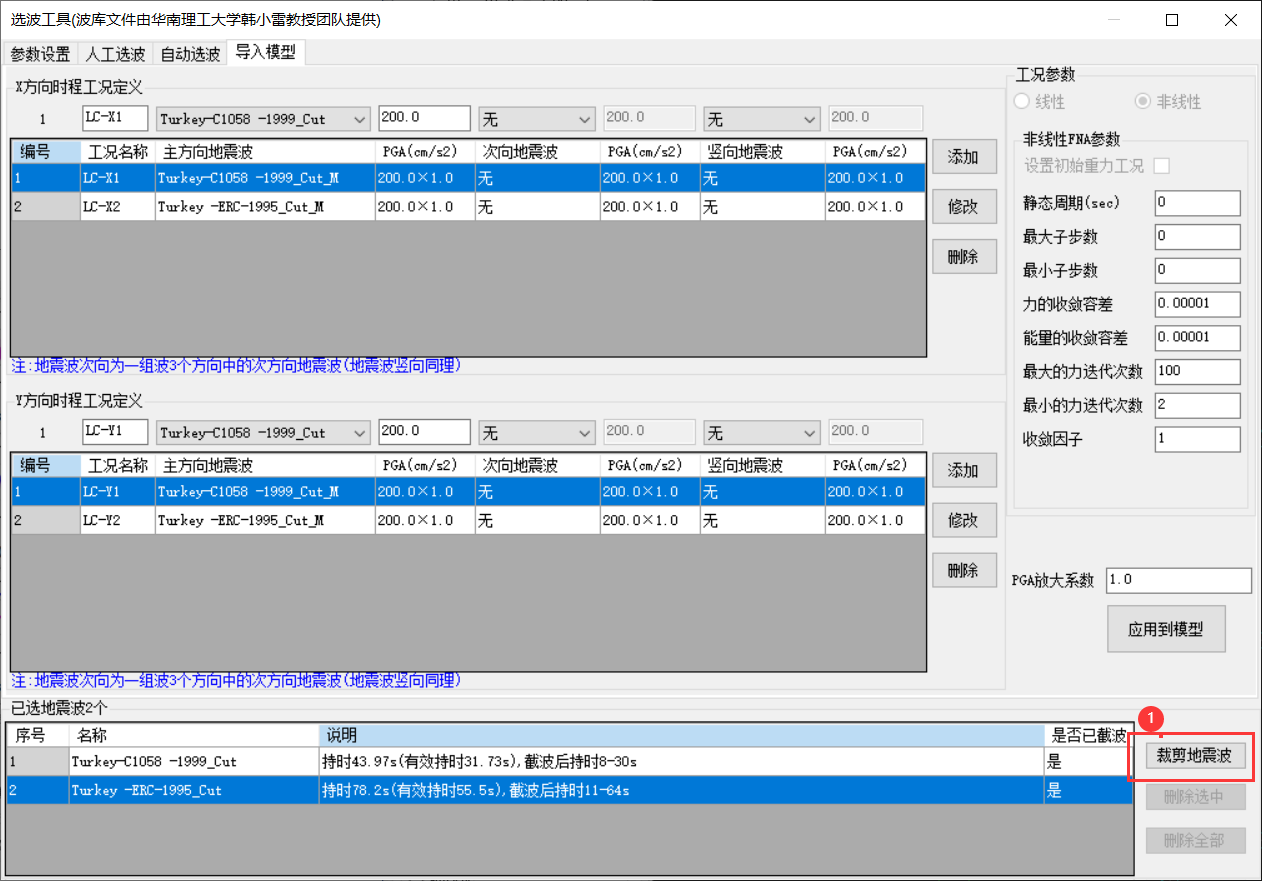

  圖2 可視化截波功能

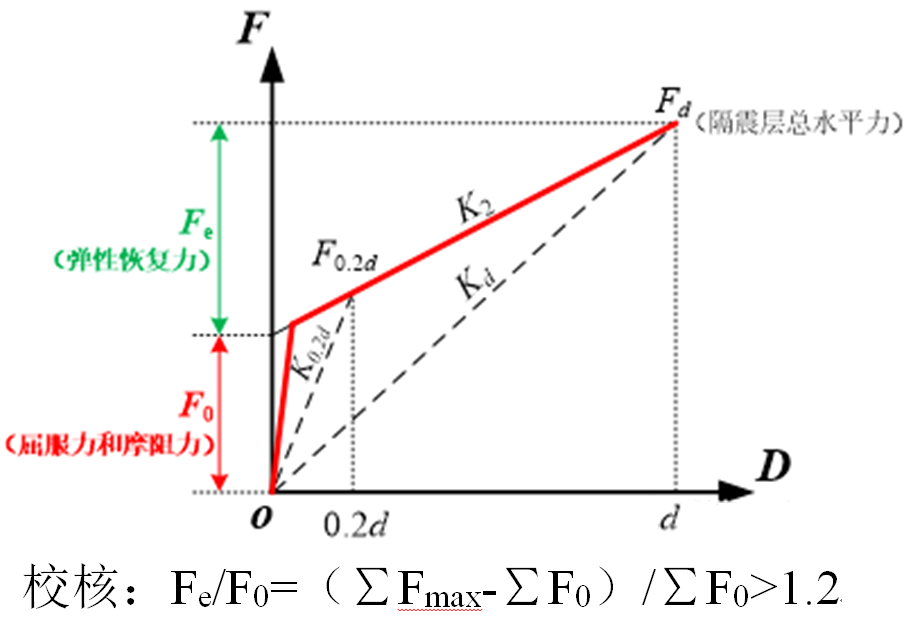

  • 增加大震彈性模型反應譜工況下連接單元自復位能力驗算

  圖3 連接單元自復位能力驗算
  圖4 連接單元自復位能力驗算報告

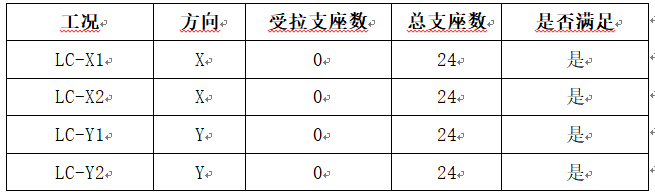

  • 增加大震模型單條時程工況支座受拉不超過30%驗算

  圖5 支座受拉驗算
  • 增加隔震支墩驗算考慮二階效應
  • 選波模塊增加地震波按指定間隔篩選功能
• 修復問題
  • 修復人工波與反應譜匹配度不高的問題
  • 修復轉大震彈塑性中程序未響應的問題
  • 修復轉大震彈塑性中連梁配筋丟失的問題
  • 修復轉大震彈塑性虛梁設鉸的問題
  • 調整軸壓比計算方法
  • 優化計算報告中圖表格式

• 增加隔震模塊相關功能

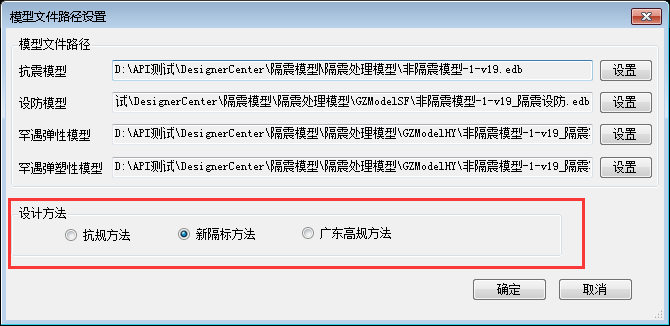

  • 支持抗規方法、新隔標方法及廣東高規等方法的隔震設計

  • 支持構件設計

  • 支持時域顯式隨機模擬法進行時域分析
  • 支持選波功能

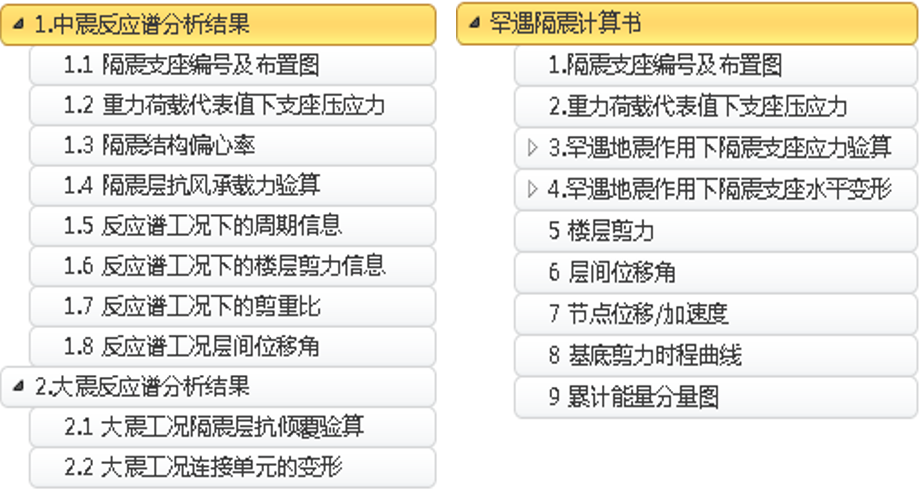

  • 支持各種隔震設計方法的計算報告輸出

• 增加鋼筋放樣與工程量統計
• 模型轉換功能完善

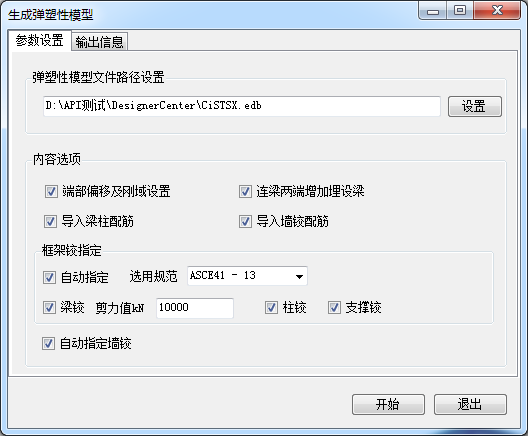

  • 支持一鍵彈塑性模型的輸出
  • 支持PKPM構件偏心轉換
  • 補充連接單元、節點彈簧等數據的轉換
  • 補充墻鉸、框架鉸等數據的轉換
  • 實現YJK中斜墻、中間層樓板、懸挑板的數據轉換

• 修復PKPM轉ETABS中文版墻體剖分尺寸錯誤的問題;
• 修復PKPM中矩形梁(自動附加樓板翼緣)轉換為T形梁時，截面尺寸錯誤的問題;
• 修復PKPM模型導入時異常退出的問題;
• 重新整理PKPM的截面轉換，工字型及其變形按實際形狀轉成對應類型;
• 計算報告中參考規范章節內容更新;
• 更新時域顯式分析中國標人工波生成的相關參數;
• 修復YJK連梁鋼筋信息讀取錯誤的問題;
• 添加Midas Gen模型導入功能;

• 模型轉換功能強化、細化、深化

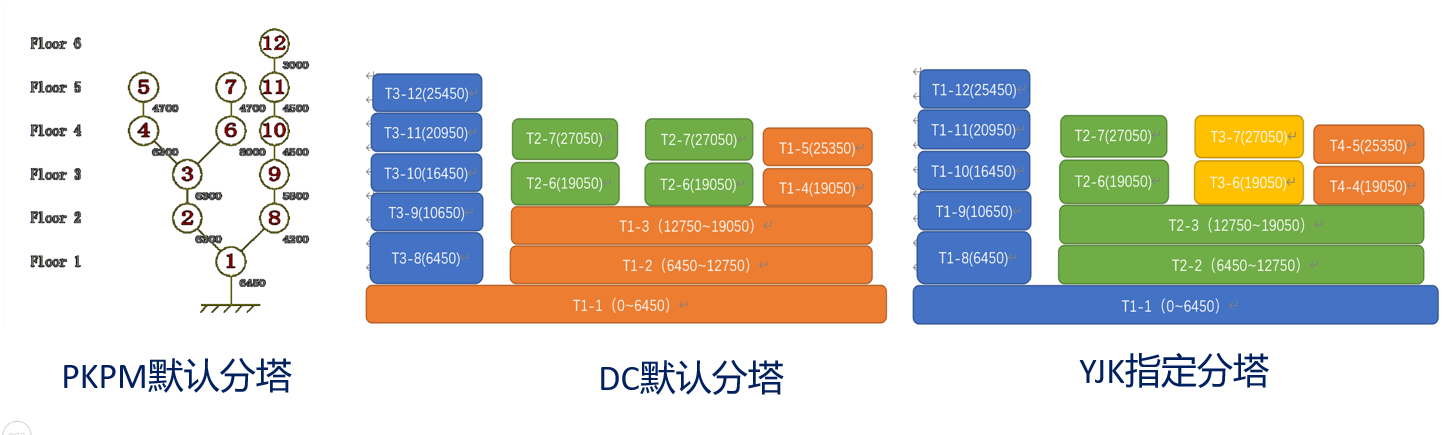

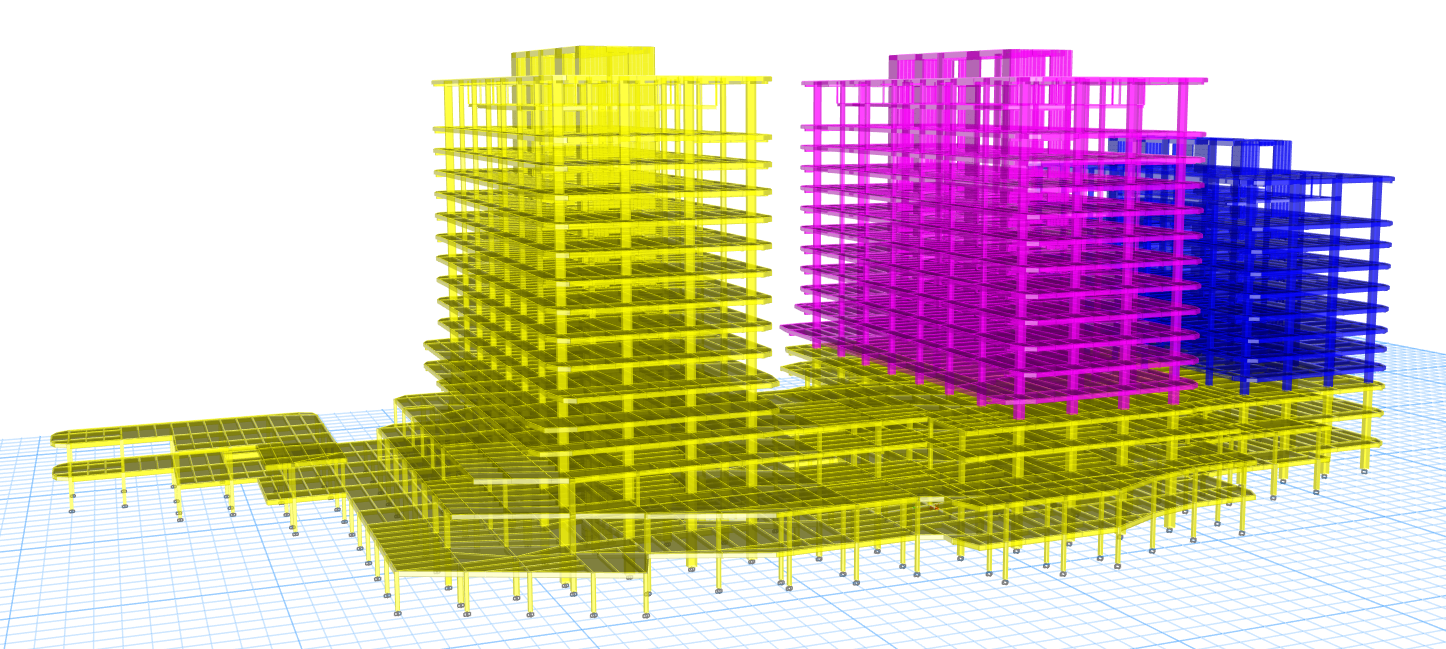

• 全面支持多塔模型轉換
  • DC軟件讀取PKPM或YJK多塔模型，自動導出相應的ETABS中文版多塔模型
    • 對于PKPM模型時，自動讀取多塔信息并導出分塔一致的ETABS中文版模型
    • 對于YJK模型，多塔設置是在計算分析模塊中進行，因此需要用戶進行YJK計算分析后導出對應的接口文件dtcal.ydb
    • 如果用戶導入YJK模型時未選取結果文件dtcal.ydb，DC軟件將對YJK模型自動分塔。DC自動的分塔方式與PKPM一致

  • 導出ETABS中文版模型時導出塔、層信息，隔板分塔設置
  • 導出SAP2000中文版模型時，隔板分塔設置，但是沒有分塔及層信息

• 構件設計
  • 增加了剪力墻穩定驗算
  • 增加了剪力墻抗滑移驗算（水平施工縫）

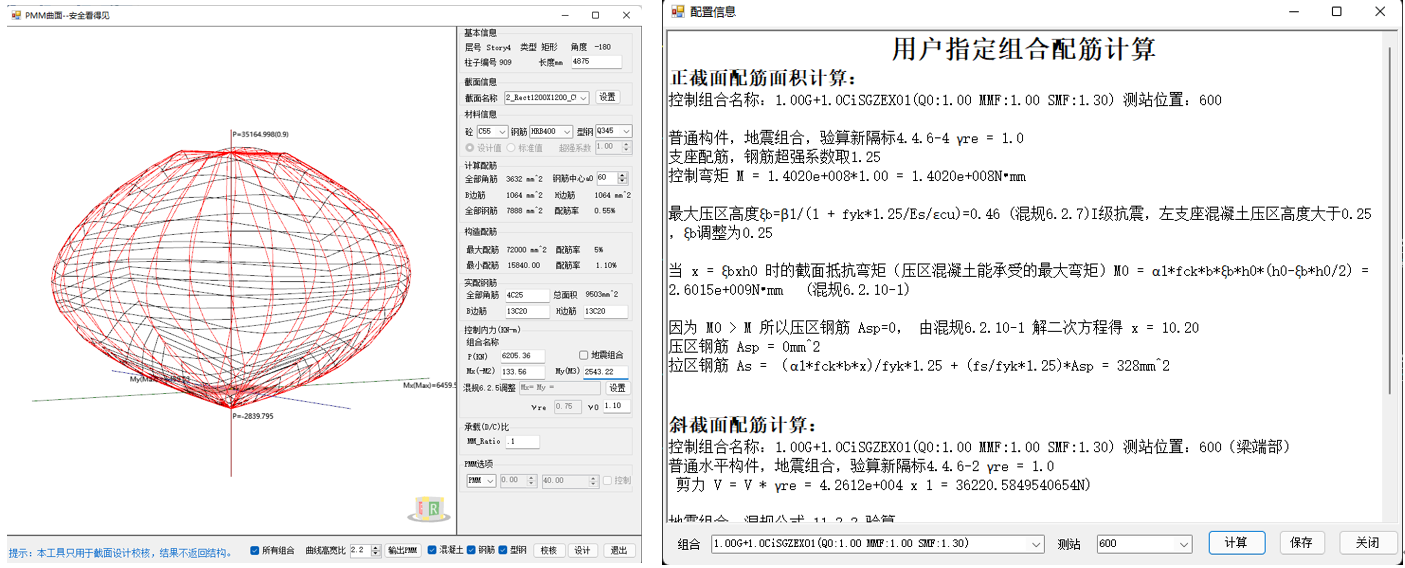

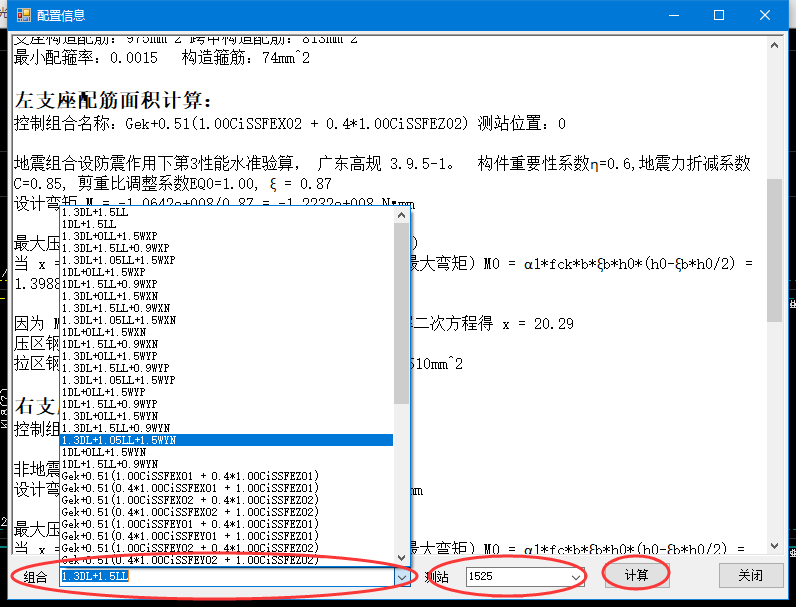

  • 構件配筋信息輸出對話框增加了設計組合及測站信息輸出，用戶可以選擇任一組合進行復核計算

• 施工圖設計

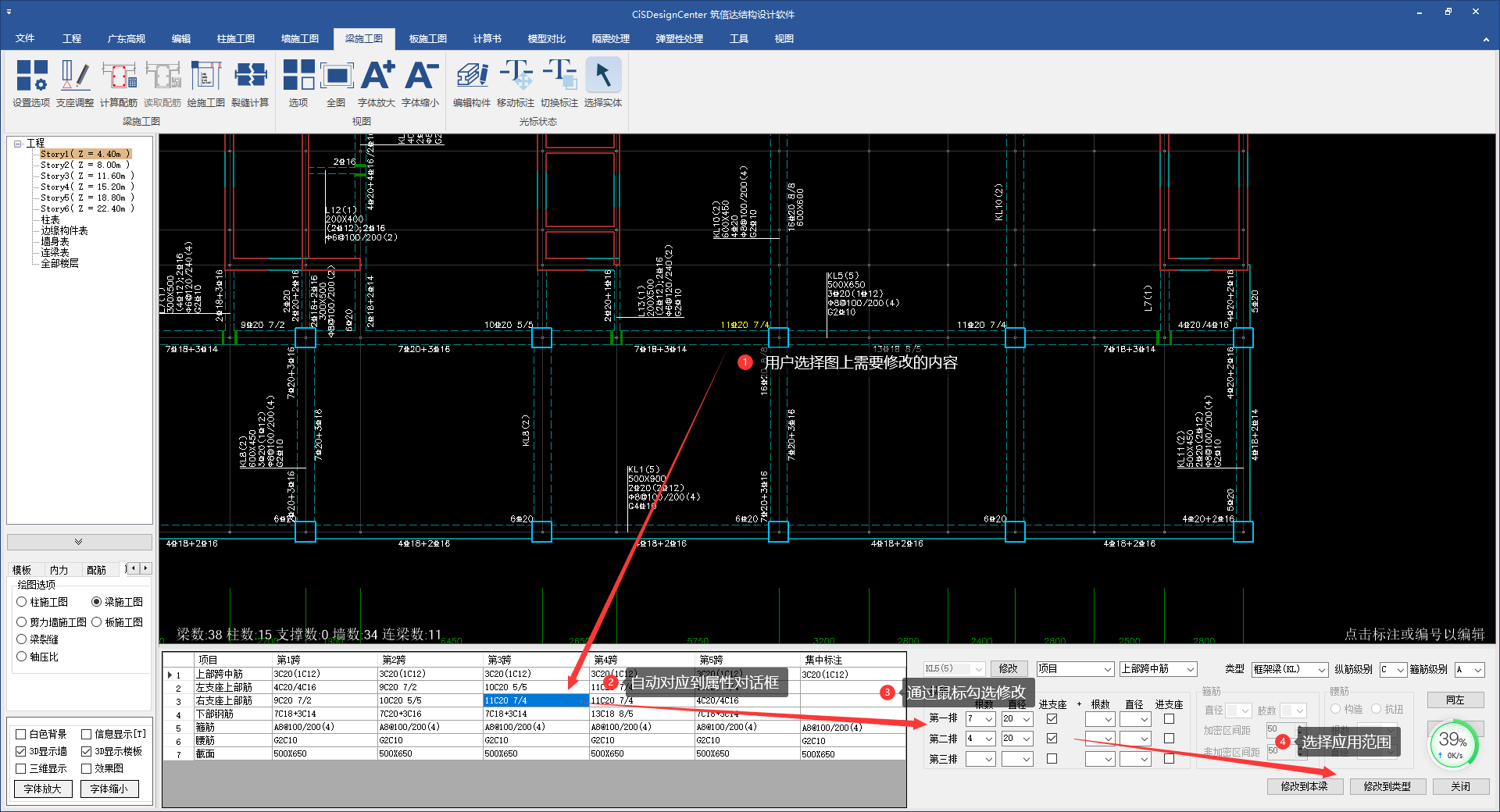

  • 構件編輯采用屬性對話框方式，圖形與屬性對話框關聯，實時修改
  • 增加構件類型編輯、構件重新歸并及編號功能

• 計算書部分
  • 增加了樓層抗剪承載力計算
• 彈塑性模型處理功能改進
  • 增加了SAP2000中文版模型彈塑性處理功能

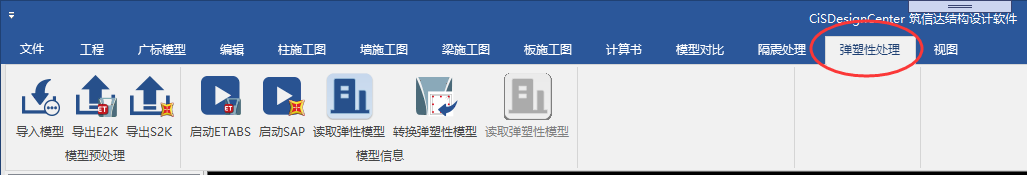

  • 改變了彈塑性模型處理流程，設置了專門的彈塑性模型處理菜單


• 新增廣東省標準《高層混凝土結構設計規程》
  • 1） 程序相關設置

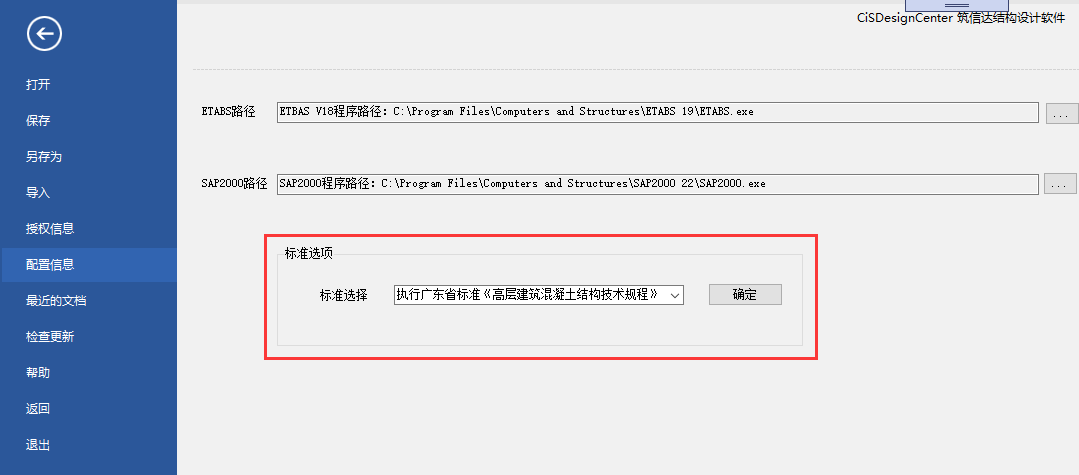

  廣東高規設置選項

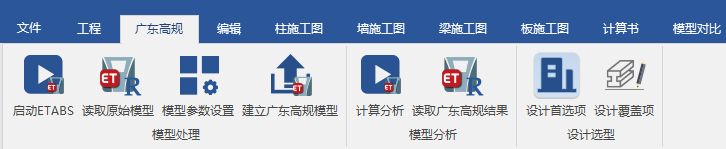

  廣東高規相關菜單項
  • 2） 多模型管理
    • 根據原始模型創建對應的指標模型、非抗震模型、抗震模型
    • 根據總信息設置，對模型進行加工
      • 設置墻梁標簽
      • 設置梁剛度放大
      • 設置連梁剛度折減
      • 設置樓層隔板屬性（剛性或準剛性）
      • 根據廣標設置設防和罕遇地震反應譜函數
      • 設置單向地震（考慮偶然偏心）、雙向地震及豎向地震工況
  • 3） 相關參數設置
    • 模型設置參數
    • 設計首選項
    • 設計覆蓋項

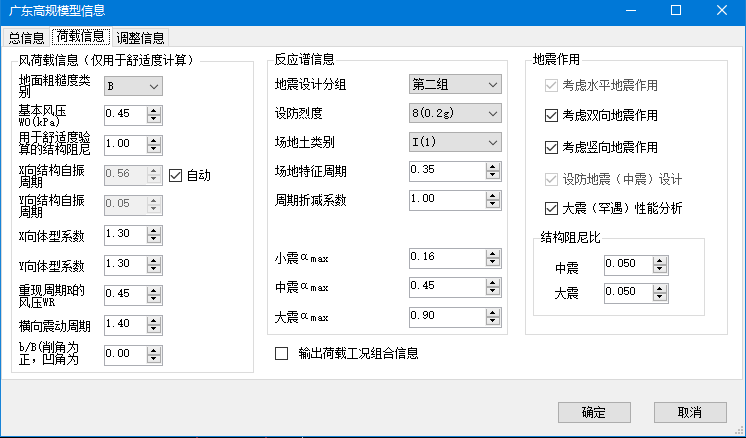

    模型參數設置
  • 4） 設計內力調整及設計組合
    • 內力調整
      • 梁重力彎矩調整系數（0.85）
      • 梁扭矩調整系數
      • 活荷載年限調整系數
      • 剪重比調整系數
      • 重力比調整系數
      • 構件重要性系數 η
      • 地震力折減系數 C
      • 承載力利用系數 ξ
      • 剪壓比 ζ
    • 靜活載組合
      • 1.3D+1.5L
      • 1.0D+1.5L
    • 靜活風組合
      • 1.3D+1.5W
      • 1.3D+1.5L+0.9W
      • 1.3D+1.05L+1.5W
      • 1.0D+1.5W
      • 1.0D+1.5L+0.9W
    • 抗震組合
      • Sgek + ηC（Sehk + 0.4Sevk）
      • Sgek + ηC（0.4Sehk + Sevk）
  • 5） 構件抗震設計及性能校核
    • 柱、梁、墻、連梁配筋設計調整
    • 非抗震設計按《混凝土結構設計規范》
    • 中震設計按《高層混凝土結構設計規程》3.9.5-1
    • 大震設計按《高層混凝土結構設計規程》3.9.5-2
    • 大震截面抗剪滿足《高層混凝土結構設計規程》3.9.5-3
    • 配筋設計信息輸出
  • 6） 計算報告書

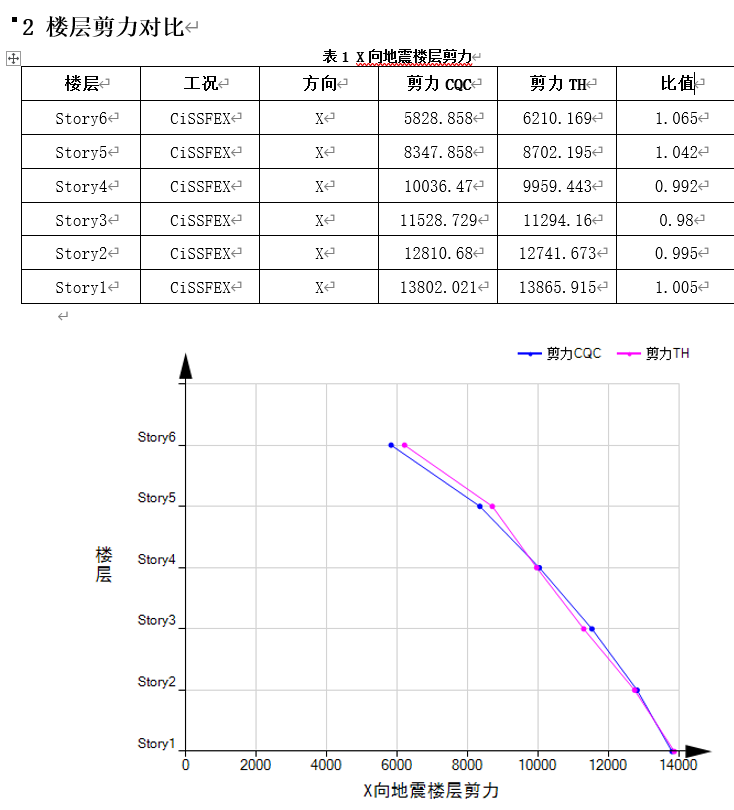

• 新增采用時域顯式隨機模擬法計算樓層剪力功能

  依據廣東省標準《高層混凝土結構設計規程》附錄C提出的時域顯式隨機模擬法（采用華南理工大學蘇成教授研究成果），復核ETABS中文版采用CQC法計算出來的樓層剪力，生成兩種方法計算的樓層剪力對比報告。

  3、 新增地震波選波功能

• 增加了ETABS中文版隔震設計后處理功能;
• 優化了梁柱截面設計器的截面設置功能，增加了DXF截面導入功能;
• 優化了彈塑性模型處理功能;
• 增加了工程案例、視頻教程等幫助功能;
• 模型轉換及其他功能BUG修復和優化;

• 增加了自動及手動檢查更新功能;
• 梁柱施工圖設置中，是否隨截面這個參數影響范圍改為所有層;
• 簡圖繪制時不再繪制軸網;
• 增加了模型對比時鋼筋面積復制功能;
• 增加了梁施工圖繪制時選擇繪制本層或者繪制所有層的功能;
• 邊緣構件內型鋼的處理。剪力墻內部的柱子如果是型鋼，不能按壁柱處理;
• 柱子配筋簡圖中的軸壓比以前用控制軸壓比，現改回最大軸壓比（以前軸壓比簡圖時顯示最大軸壓比，為了與PKPM、YJK保持一致現在都顯示最大軸壓比）;
• 保存柱子設計內力（讀取ETABS中文版內力后可以保存到工程(*.det)文件中）;

• 修復上一版本中模型轉換存在的問題；
  • YJK模型沒有考慮節點荷載；
  • 生成的s2k文件導入SAP2000中文版時會有一些警告和錯誤信息；
  • 解決YJK模型轉ETABS中文版時，柱或支撐局部1軸朝下時模型轉換錯誤的問題；
  • 修復YJK模型支座節點識別不對的問題；
• 模型導入提供SAP2000中文版(*.s2k)、ETABS中文版(*.e2k)、PKPM（*.PDB）和YJK（*.YDB）四種文件的導入

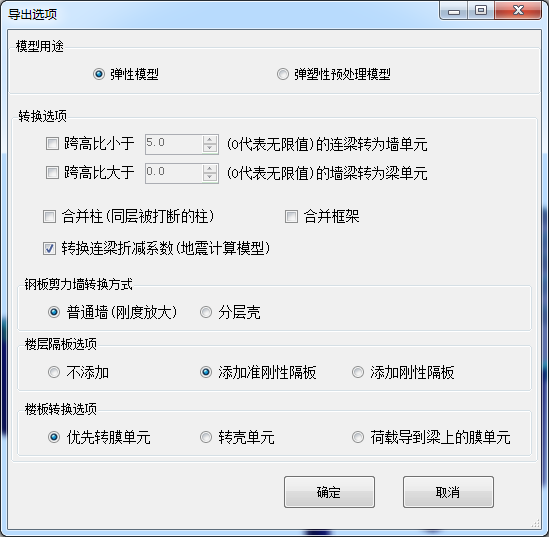

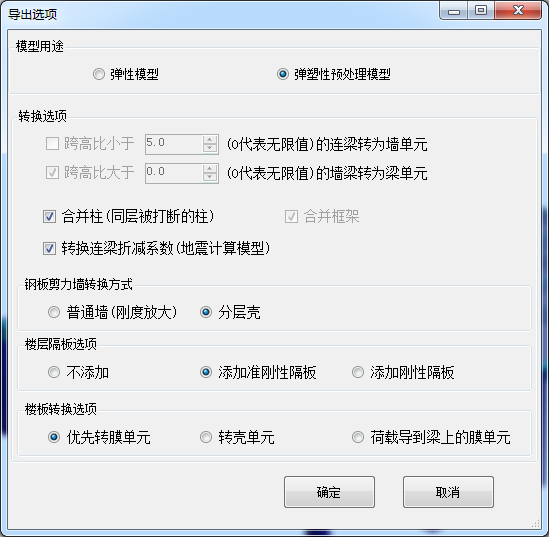

• 導入PKPM和YJK模型時不再顯示選項對話框，改為導出模型時彈出選項對話框；模型用途可選彈性模型和彈塑性預處理模型;
• 選擇彈塑性預處理模型時合并框架梁選項不能修改；
• 鋼板剪力墻提供轉成分層殼和剛度放大的普通墻兩種選項；
• 樓板轉換選項提供3種選項：
  • 優先轉膜單元：規則樓板（去除共線上的點后形狀為三角形板或共面的四邊形板）轉換成膜單元，其他板單元轉換為殼單元；樓板荷載不導到周邊桿件上。（轉換成膜單元是為了提升ETABS中文版的計算效率）；
  • 轉殼單元：所有樓板轉換為殼單元，樓板荷載不導到周邊桿件上；
  • 荷載導到梁上的膜單元：規則樓板轉換成膜單元并將荷載導到周邊桿件上，其他板單元轉換為殼單元(不進行荷載導梁處理)；

• PMM截面設計，環形型鋼類型有誤，導致PMM結果不對；
• 讀取內力時，非混凝土梁內力為0；
• 讀取YJK模型或PKPM模型，再啟動ETABS中文版或SAP后，讀取配筋或計算時出錯；
• 剪力墻計算中的相對受壓區高度中的混凝土強度影響系數，取值應為BetaC不是Beta1；
• 截面信息修改后，在柱箍筋計算時，材料參數未調整；
• PMM設計對話框，截面設置完成后，B邊筋和H邊筋級別應該用PMM對話框上的縱筋級別；
• 某些層柱子計算配筋后顯示數值為0；
• 工字型梁顯示配筋信息時程序崩潰；
• 開洞后Y向支座鋼筋繪制有誤；
• 多跨布筋參數有誤；
• 調整梁偏移位置后，施工圖中的附加筋位置不準確；
• 箍筋選取，加密區、非加密區的判斷有誤；
• 剪力墻施工圖采用表格畫法時，邊緣構件表存在問題；
• 型鋼混凝土柱作為端柱時，箍筋繪制有誤；
• 邊緣構件的柱與非正交時，墻內延伸到柱中的箍筋顯示異常；
• 當邊筋數較小時，柱內部的復合箍筋有誤；
• 施工圖在存檔后，讀取，并嘗試編輯構件導致程序崩潰；
• 修改裂縫計算、舒適度計算、剪力墻配筋計算輸出中的有效數字保留；
• 修改柱雙向抗剪計算中輸出的角度問題；
• 計算書中的計算軟件信息，SAP2000中文版模型時顯示為ETABS中文版；

• 改進PMM設計功能

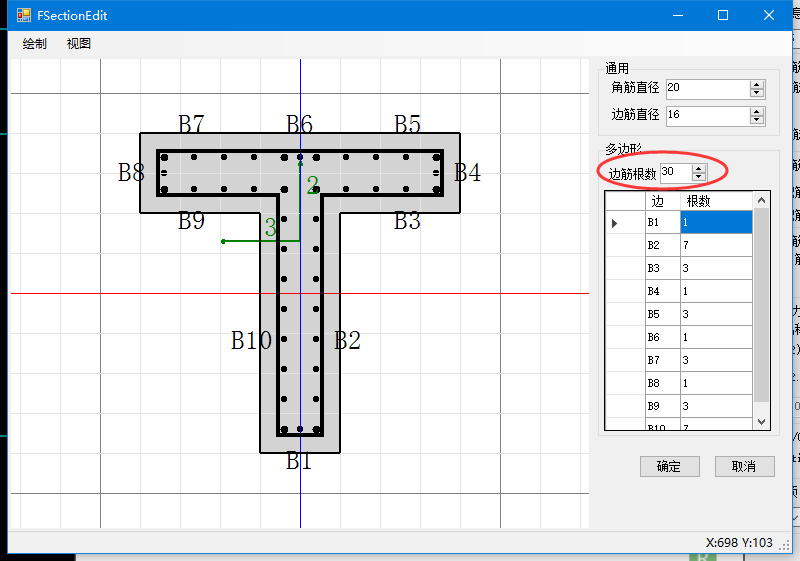

• （a）優化了多邊形周邊鋼筋排列（分配）功能，PMM曲面設計對話框中的截面設置，對異形柱（L型、T型、十字型等），用戶設置鋼筋總數后，程序要自動將這些鋼筋分布到各邊上。如果用戶輸入的邊筋根數超過了該截面邊筋排布最多根數，鋼筋將按最多根數排列，并返回最大根數。
•
• （b）修改了混凝土外框和型鋼的默認尺寸參數和對應的截面類型；
•
• ETABS中文版剪力墻配筋設計按鈕改為讀取分析內力
• ETABS中文版中不需要進行剪力墻設計，運行分析后即可在DC中進行剪力墻計算配筋以及進行施工圖設計。同時增加了剪力墻及連梁彎矩、剪力調整系數，墻的彎矩及剪力在進行配筋時由DC程序自動判斷并乘以剪力調整系數及彎矩調整系數（抗震組合）；
•
• 剪力墻自動標簽中增加邊框柱的墻肢標簽
• SAP2000中文版剪力墻計算做截面切割時增加墻肢的邊框柱
• 剪力墻計算的同時也計算剪力墻軸壓比
• 上個版本中剪力墻的軸壓比計算是在“讀取內力”時進行，剪力墻配筋計算時不再進行軸壓比計算，現在改成兩個地方都進行軸壓比計算。（用戶在讀取ETABS中文版、SAP模型的內力時，或者進行剪力墻配筋時都會計算剪力墻軸壓比）
•
• 修改角柱邊柱判斷規則，同時增加了邊框柱
• PMM截面設計中增加鋼管混凝土校核功能
• 導入的模型有鋼管混凝土時，可以正確顯示PMM曲面。如果用DC程序的PMM對話框進行截面設置時，由于截面設計時先要設置混凝土外框，再設置其他型鋼等截面，設計鋼管混凝土截面時可以先添加圓形混凝土截面，再添加圓鋼管截面。添加圓鋼管截面后修改鋼管截面的直徑及厚度，其直徑可以比前面設置的圓形混凝土截面的直徑大。
•

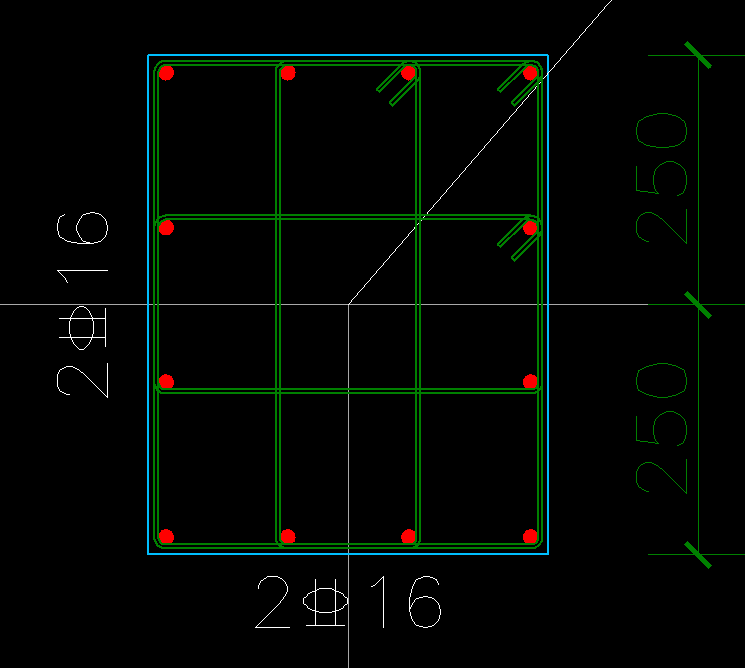

• 調整柱內部的箍筋與縱筋位置
• 箍筋與縱筋位置貼合、柱的復合箍筋位置進行對齊
•
•

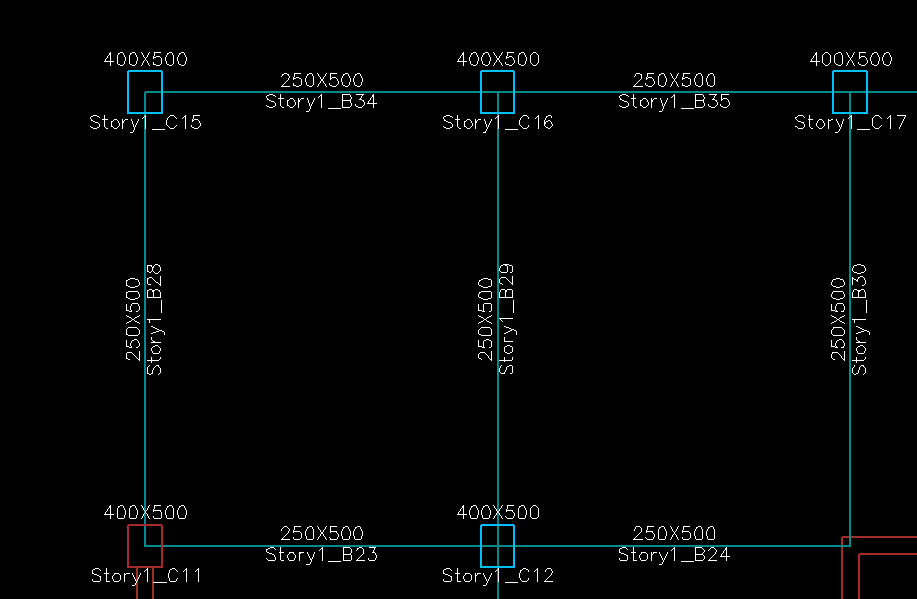

• 計算書及DC中的模板簡圖增加了桿件編號顯示
•
•

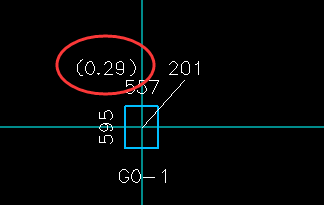

• 柱子配筋簡圖中的軸壓比改為最大軸壓比
• 軸壓比與PKPM保持一致（上個版本中為控制軸壓比）
•
•
• 優化偏心操作功能
• 柱偏心、墻梁偏心對話框改為Dock對話框，選擇實體進行偏心操作后不被清空，可以繼續偏心操作。例如，用戶選擇了幾根梁，點取“左偏”按鈕，如果發現方向錯了，再點“右偏”按鈕即可，不需要重新選取這幾根梁。
•
• 更改計算報告預覽方式
• 計算報告通過PDF文件的方式來預覽，這個版本中取消了對Acrobat PDF控件的依賴，解決某些設計院禁止安裝Acrobat PDF程序的問題。
•
• 更改SAP2000中文版規定水平力
• SAP2000中文版規定水平力的添加方式由原先的風荷載改為地震。
•
• 優化數據讀取
• 讀取ETABS中文版、SAP2000中文版模型時，如果選擇了“讀取內力”，所有柱、墻、梁的設計內力都保存在DC模型中，計算梁、柱、剪力墻配筋時不需要再與ETABS中文版或SAP200交換數據，此時可以關閉ETABS中文版或SAP200程序。
•

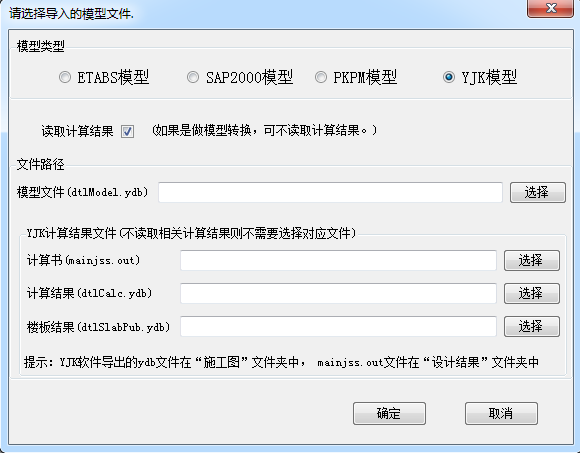

• 調整模型導入功能

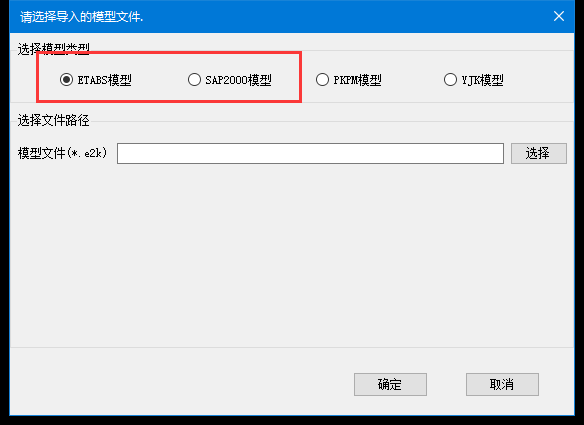

• “讀取PKPM”和“讀取YJK”的菜單改為“導入模型”， 同時導入模型的對話框中增加了導入E2K和S2K文件的選項。
•

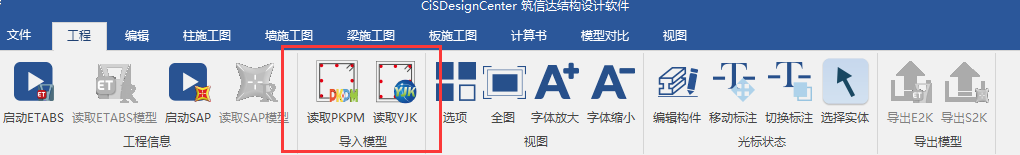

  修改前
•
•

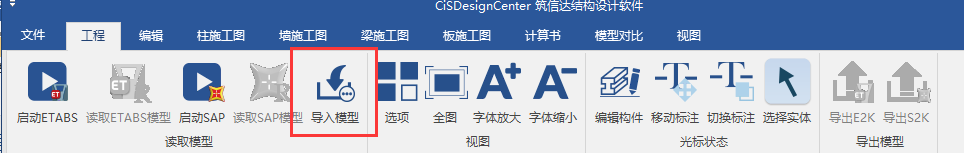

  修改后
•
•
  模型導入
•
